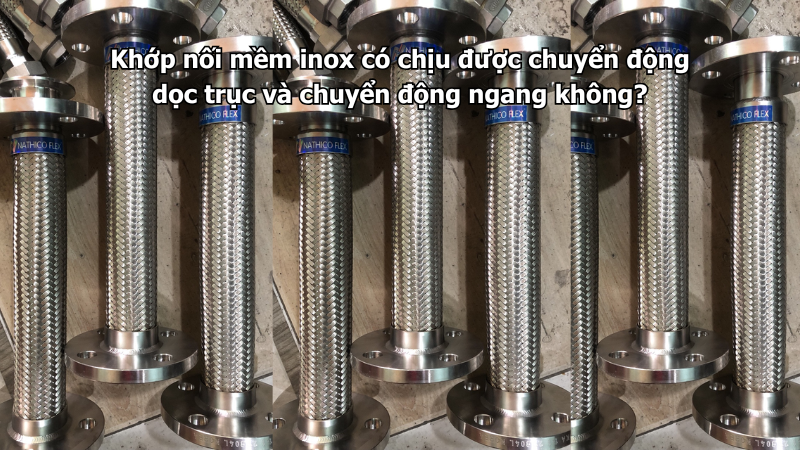

Trong hệ thống đường ống, khớp nối có thể chịu rung động, co giãn hoặc dịch chuyển theo nhiều hướng khác nhau. Vì vậy, nhiều người cho rằng khớp nối mềm inox có thể tự do co, kéo và uốn theo mọi hướng. Trên thực tế, sản phẩm có thể tiếp nhận chuyển động ngang và một phần chuyển động dọc trục, nhưng mức dịch chuyển phụ thuộc vào cấu tạo, chiều dài, lớp lưới bện và thiết kế của từng loại.
Chuyển động dọc trục và chuyển động ngang là gì?
Muốn lựa chọn đúng khớp nối, trước tiên cần phân biệt hướng chuyển động của đường ống.
Chuyển động dọc trục
Chuyển động dọc trục xảy ra khi hai đầu đường ống tiến lại gần hoặc rời xa nhau theo cùng một đường tâm. Chuyển động này thường xuất hiện khi:
- Đường ống co giãn do nhiệt độ.
- Thiết bị dịch chuyển theo chiều dài đường ống.
- Áp suất làm thân ống có xu hướng kéo dài.
- Khớp nối bị ép ngắn khi lắp đặt.
- Khoảng cách giữa hai đầu kết nối thay đổi.
Chuyển động dọc trục gồm hai dạng là nén và kéo giãn.
Chuyển động ngang
Chuyển động ngang xảy ra khi một đầu khớp nối dịch sang bên so với đầu còn lại, trong khi hai đầu kết nối vẫn tương đối song song.
Dạng chuyển động này thường xuất hiện do:
- Máy bơm hoặc máy nén rung.
- Hai đường ống lệch tâm nhẹ.
- Giá đỡ đường ống dịch chuyển.
- Thiết bị rung theo phương ngang.
- Đường ống bị dịch chuyển khi vận hành.
Ngoài ra còn có chuyển động góc, xảy ra khi hai đầu kết nối thay đổi góc so với nhau.
Khớp nối mềm inox có chịu được chuyển động dọc trục không?
Khớp nối mềm inox có thể biến dạng theo chiều dọc trục ở một mức nhất định. Tuy nhiên, không phải sản phẩm nào cũng được thiết kế để liên tục co và giãn theo hướng này.
Loại ống mềm inox có lưới bện thường được sử dụng để giảm rung và tạo kết nối linh hoạt. Lớp lưới bện giúp sản phẩm chịu áp nhưng đồng thời hạn chế thân ống kéo dài dưới tác động của áp suất.
Vì vậy, cần lưu ý:
- Không tự kéo dài khớp nối để bù thiếu khoảng cách.
- Không ép ngắn sản phẩm để lắp vào vị trí chật.
- Không mặc định khớp nối có thể bù giãn nở nhiệt dọc trục.
- Chỉ sử dụng cho chuyển động dọc trục khi có thông số cho phép.
- Không để sản phẩm liên tục chịu kéo và nén vượt giới hạn.
Nếu đường ống có mức giãn nở dọc trục lớn, nên sử dụng khớp giãn nở inox được thiết kế chuyên biệt, kết hợp điểm neo và giá dẫn hướng phù hợp.
Khớp nối mềm inox có chịu được chuyển động ngang không?
Khớp nối mềm inox thường phù hợp với chuyển động ngang nhỏ hơn chuyển động dọc trục kéo dài, đặc biệt khi sản phẩm có đủ chiều dài để tạo đường cong nhẹ.
Khả năng tiếp nhận dịch chuyển ngang phụ thuộc vào:
- Chiều dài phần ống mềm.
- Đường kính danh nghĩa.
- Bán kính uốn nhỏ nhất.
- Số lượng và hình dạng nếp sóng.
- Cấu tạo lớp lưới bện.
- Áp suất và nhiệt độ vận hành.
- Tần suất chuyển động.
- Vị trí của hai đầu kết nối.
Khớp nối càng ngắn thì khả năng dịch chuyển ngang thường càng hạn chế. Nếu cố đẩy lệch một sản phẩm quá ngắn, phần thân sẽ bị uốn gấp và lực tập trung nhiều tại hai đầu mối hàn.
Khả năng dịch chuyển phụ thuộc vào những yếu tố nào?
Không thể đưa ra một mức chuyển động chung cho tất cả khớp nối mềm inox. Mỗi sản phẩm cần được đánh giá theo điều kiện thực tế.
Chiều dài khớp nối
Chiều dài phù hợp giúp chuyển động được phân bố đều trên phần ống mềm. Khớp quá ngắn dễ bị uốn gấp, còn sản phẩm quá dài có thể bị võng và rung lắc.
Đường kính sản phẩm
Khớp nối kích thước lớn thường có độ cứng cao hơn và cần không gian uốn rộng hơn. Không nên áp dụng bán kính uốn của loại nhỏ cho sản phẩm có đường kính lớn.
Lớp lưới bện inox
Lưới bện giúp tăng khả năng chịu áp và hạn chế thân ống giãn dài. Tuy nhiên, khi khớp nối bị uốn quá mức, lớp lưới có thể chịu lực không đều, bị căng lệch hoặc bung sợi.
Áp suất làm việc
Áp suất bên trong tạo lực tác động lên khớp nối và hai đầu kết nối. Áp suất càng cao thì yêu cầu kiểm soát chuyển động, điểm giữ và chất lượng lắp đặt càng chặt chẽ.
Nhiệt độ môi chất
Nhiệt độ ảnh hưởng đến độ bền vật liệu và khả năng chịu áp. Với hơi nóng hoặc dầu nóng, cần kiểm tra thông số áp suất tại đúng nhiệt độ vận hành.
Tần suất chuyển động
Một khớp nối chỉ dịch chuyển nhẹ trong quá trình khởi động có điều kiện làm việc khác với sản phẩm liên tục uốn qua lại. Chuyển động lặp lại nhiều lần có thể gây mỏi kim loại và giảm tuổi thọ.
So sánh khả năng tiếp nhận các hướng chuyển động
| Hướng chuyển động | Khả năng của khớp nối mềm inox | Lưu ý |
|---|---|---|
| Rung động nhỏ | Tốt khi chọn đúng chiều dài | Không để khớp bị kéo căng |
| Dịch chuyển ngang | Có thể tiếp nhận trong giới hạn | Phải bảo đảm bán kính uốn |
| Chuyển động góc | Có thể hỗ trợ ở mức nhỏ | Không bẻ gập sát đầu nối |
| Nén dọc trục | Chỉ khi thiết kế cho phép | Không ép ngắn khi lắp |
| Kéo giãn dọc trục | Rất hạn chế với loại có lưới bện | Không dùng để bù thiếu chiều dài |
| Giãn nở nhiệt lớn | Không nên dùng tùy ý | Cần khớp giãn nở chuyên dụng |
Bảng trên chỉ mang tính định hướng. Mức dịch chuyển cụ thể phải căn cứ vào tài liệu của từng sản phẩm.
Khi nào nên dùng khớp giãn nở thay cho khớp nối mềm?
Khớp nối mềm và khớp giãn nở inox đều có phần thân dạng sóng nhưng chức năng chính không hoàn toàn giống nhau.
Khớp nối mềm inox thường phù hợp khi cần:
- Giảm rung từ máy bơm hoặc máy nén.
- Tạo kết nối linh hoạt giữa ống và thiết bị.
- Hỗ trợ lệch tâm hoặc chuyển động ngang nhỏ.
- Tháo lắp thiết bị thuận tiện hơn.
Khớp giãn nở inox nên được sử dụng khi:
- Đường ống dài và có mức giãn nở nhiệt lớn.
- Chuyển động dọc trục xảy ra thường xuyên.
- Cần xác định chính xác độ nén và độ giãn.
- Hệ thống hơi nóng hoặc dầu nóng biến động nhiệt lớn.
- Tuyến ống có điểm neo và giá dẫn hướng được tính toán.
Không nên dựa vào hình thức bên ngoài để thay thế hai sản phẩm cho nhau.
Những sai lầm thường gặp khi sử dụng
Một số cách lắp đặt có thể khiến khớp nối nhanh hư hỏng gồm:
- Kéo dài khớp nối để nối đủ khoảng cách.
- Ép ngắn sản phẩm khi khoảng trống quá nhỏ.
- Uốn cong nhỏ hơn bán kính cho phép.
- Để chuyển động tập trung sát mối hàn.
- Xoắn thân khớp trong khi siết ren.
- Dùng loại quá ngắn cho chuyển động ngang.
- Không bố trí giá đỡ đường ống.
- Để khớp nối chịu toàn bộ trọng lượng thiết bị.
- Dùng khớp nối mềm để bù giãn nở nhiệt lớn.
- Không kiểm tra hướng và biên độ chuyển động trước khi mua.
Đặc biệt, không nên để khớp nối đồng thời chịu kéo dọc trục, uốn ngang và xoắn mạnh. Việc kết hợp nhiều dạng chuyển động làm tuổi thọ sản phẩm giảm nhanh.
Cách lựa chọn và lắp đặt phù hợp
Trước khi đặt hàng cần xác định:
- Kích thước DN, inch hoặc phi.
- Chiều dài khớp nối.
- Hướng chuyển động chính.
- Biên độ dịch chuyển dự kiến.
- Tần suất chuyển động.
- Áp suất và nhiệt độ.
- Môi chất sử dụng.
- Kiểu kết nối và tiêu chuẩn mặt bích.
Khi lắp đặt nên giữ khớp nối ở trạng thái tự nhiên, không kéo căng hoặc ép ngắn. Hai đầu kết nối phải được căn chỉnh trước, đồng thời bố trí giá đỡ để sản phẩm không chịu tải trọng của đường ống.
Sau khi lắp cần tăng áp từ từ, kiểm tra độ rung, hình dạng lớp lưới và tình trạng rò rỉ tại hai đầu.
Gợi ý lựa chọn sản phẩm phù hợp
Với đường ống nhỏ và chuyển động nhẹ, loại nối ren có thể phù hợp nếu đủ chiều dài và được lắp đúng bán kính uốn. Đối với đường ống kích thước lớn, áp suất cao hoặc cần tháo lắp thuận tiện, khớp nối mềm inox mặt bích thường tạo liên kết chắc chắn hơn.
Nếu chuyển động chính là co giãn dọc trục do nhiệt, cần cung cấp đầy đủ biên độ dịch chuyển để xác định nên dùng khớp nối mềm hay chuyển sang khớp giãn nở chuyên dụng.
Kết luận
Khớp nối mềm inox có thể tiếp nhận chuyển động ngang, chuyển động góc và một phần chuyển động dọc trục trong giới hạn thiết kế. Tuy nhiên, loại có lưới bện không nên bị kéo giãn hoặc dùng tùy ý để bù giãn nở nhiệt lớn. Xác định đúng hướng chuyển động, biên độ, chiều dài và bán kính uốn sẽ giúp khớp nối hoạt động ổn định, hạn chế rò rỉ và mỏi kim loại.
