Hệ thống khí nóng thường xuất hiện trong nhà máy sấy, lò gia nhiệt, hệ thống hút khói, đường ống khí thải, thông gió nhiệt độ cao hoặc các dây chuyền xử lý nhiệt. Khi lắp khớp nối mềm inox cho hệ thống này, cần chọn đúng vật liệu, nhiệt độ làm việc, áp suất, kiểu kết nối và vị trí lắp đặt. Nếu chọn sai, khớp nối có thể nhanh bị biến dạng, rò khí, nứt mối hàn hoặc giảm khả năng hấp thụ rung.
Hệ thống khí nóng có đặc điểm gì?
Khí nóng khác với nước hoặc hơi ở chỗ dòng khí có thể có nhiệt độ cao nhưng áp suất không nhất thiết quá lớn. Tuy nhiên, hệ thống vẫn có thể chịu rung động từ quạt, thay đổi nhiệt độ liên tục và môi trường khí có bụi, hơi ẩm hoặc hóa chất.
Một số đặc điểm thường gặp gồm:
- Nhiệt độ dòng khí cao.
- Áp suất có thể thấp, trung bình hoặc âm áp.
- Dòng khí có thể mang bụi, hơi dầu hoặc hơi hóa chất.
- Đường ống có thể rung do quạt công nghiệp.
- Có hiện tượng giãn nở nhiệt của đường ống.
- Khí nóng có thể làm gioăng nhanh lão hóa.
- Một số vị trí cần tháo lắp để vệ sinh, bảo trì.
- Hệ thống có thể vận hành liên tục trong nhiều giờ.
Vì vậy, khớp nối mềm inox dùng cho khí nóng không nên chọn giống loại dùng cho nước lạnh hoặc khí nén thông thường.
Khớp nối mềm inox có dùng được cho khí nóng không?

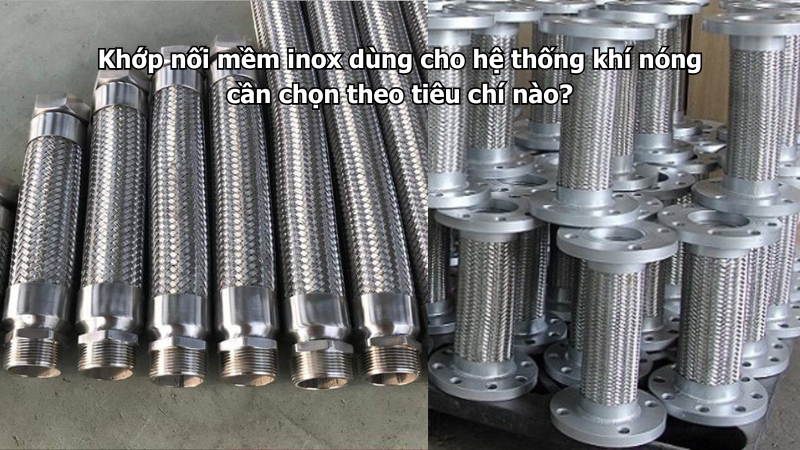

Khớp nối mềm inox có thể dùng cho hệ thống khí nóng nếu sản phẩm đáp ứng đúng nhiệt độ, áp suất và điều kiện môi trường. Thân ống mềm inox dạng sóng giúp tạo độ linh hoạt, còn lớp lưới bện inox giúp tăng độ ổn định và khả năng chịu lực.
Sản phẩm thường được dùng để:
- Giảm rung từ quạt, máy thổi hoặc thiết bị.
- Hạn chế lực truyền từ đường ống sang thiết bị.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Giảm ứng suất tại mặt bích và mối hàn.
- Tạo đoạn nối linh hoạt trên đường ống khí nóng.
- Thuận tiện hơn khi tháo lắp, bảo trì thiết bị.
- Hạn chế rò khí tại các điểm kết nối cứng.
Tuy nhiên, khớp nối mềm inox không phải giải pháp thay thế hoàn toàn cho khớp giãn nở. Nếu đường ống khí nóng dài và giãn nở nhiều, cần tính toán riêng thiết bị bù giãn nở, điểm neo và giá dẫn hướng.
Tiêu chí quan trọng nhất là nhiệt độ làm việc
Với hệ thống khí nóng, nhiệt độ là yếu tố cần kiểm tra đầu tiên. Không nên chỉ hỏi khớp nối dùng được cho khí nóng hay không mà cần xác định rõ mức nhiệt cụ thể.
Khi chọn sản phẩm cần cung cấp:
- Nhiệt độ khí vận hành bình thường.
- Nhiệt độ cao nhất có thể xuất hiện.
- Hệ thống chạy liên tục hay theo từng ca.
- Có tăng giảm nhiệt đột ngột hay không.
- Khớp nối lắp gần nguồn nhiệt hay cách xa nguồn nhiệt.
- Nhiệt độ môi trường bên ngoài quanh vị trí lắp.
Một khớp nối có thể phù hợp với khí nóng ở mức nhiệt này nhưng không phù hợp với mức nhiệt cao hơn. Ngoài thân inox, gioăng, vật liệu làm kín, bulông và mặt bích cũng phải chịu được nhiệt độ tương ứng.
Cần kiểm tra áp suất hoặc độ hút của hệ thống
Không phải hệ thống khí nóng nào cũng làm việc ở áp suất dương. Nhiều hệ thống hút khói, hút khí thải hoặc thông gió làm việc ở trạng thái áp suất âm. Vì vậy, cần xác định rõ đường ống là đường hút hay đường đẩy.
Cần kiểm tra:
- Áp suất dương trong đường ống nếu có.
- Độ hút hoặc áp suất âm của hệ thống.
- Lưu lượng khí.
- Tốc độ dòng khí.
- Có dao động áp khi quạt tăng giảm tốc không.
- Có van đóng mở hoặc cửa gió điều chỉnh không.
- Có hiện tượng rung giật khi khởi động không.
Nếu hệ thống có áp suất âm lớn, khớp nối phải có khả năng chống móp, chống xẹp hoặc biến dạng thân ống. Không nên chọn theo áp suất dương thông thường nếu thực tế là đường hút.
Chọn vật liệu inox phù hợp
Khớp nối mềm inox cho khí nóng thường sử dụng inox 304 hoặc inox 316 tùy môi trường làm việc. Vật liệu cần chịu được nhiệt, chống oxy hóa và phù hợp với thành phần khí đi qua.
Inox 304
Inox 304 phù hợp với nhiều hệ thống khí nóng thông thường, khí sạch, khí khô, thông gió nhiệt độ cao hoặc đường ống công nghiệp không có tính ăn mòn mạnh. Đây là lựa chọn phổ biến vì độ bền ổn định và chi phí hợp lý.
Inox 316 hoặc 316L
Inox 316 hoặc 316L nên được cân nhắc khi khí nóng có hơi hóa chất, hơi muối, hơi ẩm, khí thải ăn mòn hoặc môi trường lắp đặt khắc nghiệt. Vật liệu này có khả năng chống ăn mòn tốt hơn inox 304.
Khi chọn sản phẩm, cần kiểm tra cả phần ống sóng, lớp lưới bện, đầu nối, mặt bích và mối hàn. Không nên chỉ quan tâm đến vật liệu thân ống mà bỏ qua các chi tiết kết nối.
Chú ý thành phần khí đi qua đường ống
Khí nóng trong nhà máy không phải lúc nào cũng là không khí sạch. Tùy hệ thống, dòng khí có thể mang bụi, hơi dầu, hơi hóa chất, hơi nước hoặc khí thải sau quá trình sản xuất.
Cần làm rõ:
- Khí nóng là không khí sạch hay khí thải.
- Có bụi hoặc hạt rắn trong dòng khí không.
- Có hơi nước hoặc độ ẩm cao không.
- Có hơi axit, kiềm hoặc hóa chất không.
- Có dầu, khói hoặc cặn bám không.
- Khí có gây ăn mòn vật liệu không.
Nếu dòng khí có bụi và hạt rắn, cần chú ý nguy cơ mài mòn bên trong thân khớp. Nếu có hơi hóa chất hoặc độ ẩm cao, cần chọn vật liệu chống ăn mòn tốt hơn và kiểm tra định kỳ vùng mối hàn.
Chọn kiểu kết nối phù hợp
Khớp nối mềm inox dùng cho hệ thống khí nóng thường dùng dạng nối ren hoặc mặt bích. Việc chọn kiểu nào phụ thuộc vào kích thước đường ống, nhiệt độ, áp suất và yêu cầu bảo trì.
Khớp nối mềm inox nối ren
Dạng nối ren phù hợp với đường ống nhỏ, áp suất không cao và không gian lắp đặt gọn. Khi dùng cho khí nóng, vật liệu làm kín ren phải chịu được nhiệt độ thực tế.
Không được xoay thân khớp để siết ren. Cần giữ cố định đầu nối để tránh làm xoắn thân ống mềm và lớp lưới bện.
Khớp nối mềm inox mặt bích
Dạng mặt bích phù hợp với đường ống lớn, hệ thống khí nóng gần quạt công nghiệp, đường ống hút khói hoặc vị trí cần tháo lắp bảo trì. Mặt bích cần đúng tiêu chuẩn, đúng kích thước và dùng gioăng chịu nhiệt phù hợp.
Với hệ thống khí nóng có đường ống lớn, rung động và nhiệt độ cao, dạng mặt bích thường dễ kiểm tra, dễ thay gioăng và tạo liên kết chắc chắn hơn.
Gioăng làm kín phải chịu nhiệt
Với khớp nối dạng mặt bích, gioăng là chi tiết rất dễ bị hỏng nếu chọn sai. Nhiều trường hợp khớp nối inox còn tốt nhưng hệ thống vẫn rò khí do gioăng không chịu được nhiệt.
Khi chọn gioăng cần chú ý:
- Nhiệt độ khí nóng.
- Áp suất hoặc độ hút của hệ thống.
- Thành phần khí đi qua.
- Mức rung tại vị trí lắp.
- Kiểu mặt bích.
- Tần suất tháo lắp bảo trì.
Không nên dùng gioăng cao su thông thường cho khí nóng nếu chưa kiểm tra giới hạn nhiệt độ. Khi gioăng bị chai cứng, nứt hoặc biến dạng, mặt bích rất dễ rò khí.
Chọn chiều dài khớp nối
Chiều dài khớp nối ảnh hưởng đến khả năng giảm rung và độ bền khi làm việc. Sản phẩm quá ngắn thường kém linh hoạt, dễ truyền lực sang thiết bị. Sản phẩm quá dài lại có thể bị võng, rung lắc hoặc cọ xát với khung đỡ.
Khi chọn chiều dài cần dựa vào:
- Kích thước đường ống.
- Khoảng cách giữa hai đầu kết nối.
- Mức rung của quạt hoặc thiết bị.
- Hướng dịch chuyển chính.
- Không gian lắp đặt thực tế.
- Bán kính uốn cho phép.
- Vị trí giá đỡ đường ống.
Khớp nối phải được lắp ở trạng thái tự nhiên. Không kéo căng, ép ngắn hoặc uốn gấp để bù sai lệch lắp đặt.
Cần tính đến giãn nở nhiệt của đường ống
Đường ống dẫn khí nóng thường giãn nở khi nhiệt độ tăng. Nếu tuyến ống dài, lực giãn nở có thể truyền về mặt bích, quạt, thiết bị hoặc khớp nối.
Khớp nối mềm inox có thể hỗ trợ một phần dịch chuyển nhỏ trong giới hạn thiết kế. Tuy nhiên, không nên dùng sản phẩm để xử lý toàn bộ giãn nở nhiệt của tuyến ống dài.
Cần kiểm tra:
- Chiều dài tuyến ống khí nóng.
- Mức chênh lệch nhiệt độ khi vận hành.
- Hướng giãn nở của đường ống.
- Vị trí điểm cố định.
- Vị trí giá dẫn hướng.
- Có cần khớp giãn nở chuyên dụng hay không.
Nếu khớp nối bị kéo nén liên tục do giãn nở nhiệt, sản phẩm dễ bị mỏi kim loại, nứt mối hàn hoặc giảm tuổi thọ.
Chú ý rung động từ quạt công nghiệp
Hệ thống khí nóng thường có quạt hút, quạt đẩy hoặc quạt tuần hoàn. Đây là nguồn rung phổ biến làm ảnh hưởng đến khớp nối và đường ống.
Khi lắp gần quạt cần chú ý:
- Quạt có rung mạnh không.
- Rung xuất hiện khi khởi động hay liên tục.
- Có cộng hưởng tại một tốc độ nhất định không.
- Đường ống có giá đỡ chắc chắn không.
- Mặt bích quạt và mặt bích ống có đồng tâm không.
- Khớp nối có bị kéo lệch do đường ống không thẳng không.
Nếu quạt rung mạnh do mất cân bằng cánh, bạc đạn hư, nền yếu hoặc lệch trục, cần xử lý nguyên nhân từ quạt. Khớp nối mềm chỉ hỗ trợ giảm rung truyền, không thể thay thế việc sửa lỗi thiết bị.
Không để khớp nối chịu trọng lượng đường ống
Khớp nối mềm inox không phải giá đỡ đường ống. Nếu đường ống khí nóng không có gối đỡ phù hợp, trọng lượng ống và phụ kiện có thể dồn lên khớp nối, làm thân ống bị võng và mối hàn nhanh nứt.
Cần bố trí giá đỡ để:
- Giữ đường ống ổn định.
- Không tạo lực kéo lên khớp nối.
- Không để thân khớp bị võng.
- Không làm lệch mặt bích thiết bị.
- Hạn chế rung truyền dọc tuyến ống.
- Không cản trở chuyển động giãn nở cần thiết.
Đặc biệt với đường ống khí nóng kích thước lớn, giá đỡ và điểm neo phải được bố trí hợp lý ngay từ đầu.
Lưu ý khi lắp đặt
Lắp đặt đúng kỹ thuật giúp khớp nối mềm inox làm việc bền hơn trong hệ thống khí nóng.
Cần chú ý:
- Căn chỉnh hai đầu ống trước khi lắp.
- Không kéo căng khớp nối để bù thiếu chiều dài.
- Không ép ngắn sản phẩm vào vị trí chật.
- Không để thân khớp bị xoắn.
- Không uốn gấp sát cổ hàn hoặc đầu nối.
- Không dùng bulông để kéo hai mặt bích lệch tâm.
- Siết bulông đều theo đường chéo.
- Dùng gioăng chịu nhiệt phù hợp.
- Bố trí giá đỡ đường ống chắc chắn.
- Tránh để khớp nối cọ vào khung thép.
- Kiểm tra rò khí sau khi chạy thử.
- Theo dõi rung động khi hệ thống đạt nhiệt độ làm việc.
Nếu hệ thống có nhiệt độ cao, cần kiểm tra lại sau vài chu kỳ nóng nguội đầu tiên để phát hiện sớm xì gioăng, lỏng bulông hoặc biến dạng bất thường.
Dấu hiệu cần kiểm tra hoặc thay thế
Khớp nối mềm inox dùng cho khí nóng cần được kiểm tra định kỳ, nhất là tại vị trí gần quạt, gần lò hoặc đường ống có rung động.
Cần kiểm tra khi thấy:
- Có khí nóng rò ra tại mặt bích.
- Gioăng có dấu hiệu chai, nứt hoặc cháy.
- Thân khớp bị đổi màu bất thường.
- Lưới bện bị bung, đứt hoặc dồn sợi.
- Mối hàn có vết nứt nhỏ.
- Bulông mặt bích bị lỏng.
- Thân khớp bị kéo căng hoặc võng.
- Có tiếng rung bất thường khi quạt chạy.
- Khớp nối bị cọ xát vào khung đỡ.
- Bề mặt inox có dấu hiệu ăn mòn do khí thải.
Khi khớp nối đã rò, biến dạng hoặc nứt mối hàn, không nên tiếp tục sử dụng lâu dài. Cần thay sản phẩm đúng thông số và kiểm tra lại nguyên nhân gây hư hỏng.
Kết luận
Khớp nối mềm inox dùng cho hệ thống khí nóng cần chọn theo nhiệt độ làm việc, áp suất hoặc độ hút, thành phần khí, vật liệu inox, kiểu kết nối, chiều dài và mức rung động của hệ thống. Với khí nóng có bụi, hơi hóa chất hoặc nhiệt độ cao, cần kiểm tra kỹ hơn về vật liệu, gioăng và khả năng chống ăn mòn.
Khi lắp đặt cần bảo đảm khớp nối ở trạng thái tự nhiên, không kéo căng, không xoắn, không uốn gấp và không chịu trọng lượng đường ống. Ngoài khớp nối, các đoạn ống, co, tê, mặt bích và phụ kiện đi kèm cũng cần đồng bộ vật liệu; có thể tham khảo thêm Phụ kiện ống inox để lựa chọn phụ kiện phù hợp cho tuyến ống khí nóng trong nhà máy.
