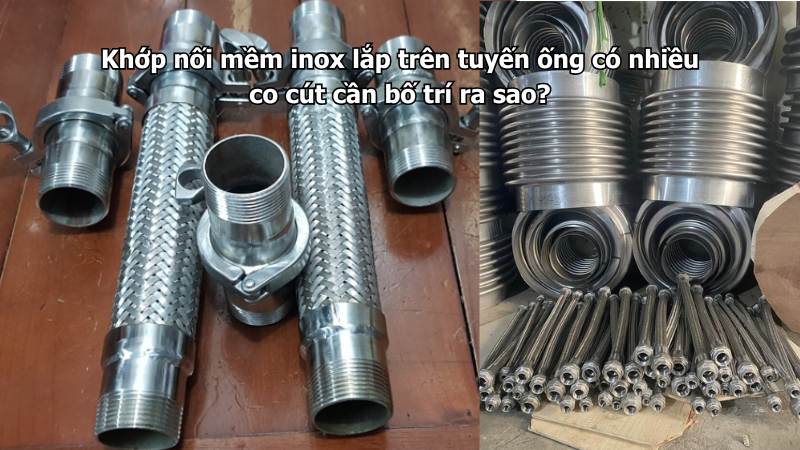

Tuyến ống có nhiều co cút thường dễ phát sinh tổn thất áp, rung động, lực đổi hướng dòng chảy và sai lệch khi thi công. Vì vậy, khi lắp khớp nối mềm inox trên các tuyến ống dạng này, cần bố trí đúng vị trí để sản phẩm giảm rung hiệu quả, không bị kéo căng, không bị xoắn và không phải chịu lực bất thường từ đường ống.
Tuyến ống có nhiều co cút có đặc điểm gì?
Co cút được dùng để chuyển hướng đường ống. Trong thực tế, nhiều hệ thống phải dùng nhiều co cút do không gian lắp đặt hạn chế, vướng dầm, vướng thiết bị, đi quanh tường, quanh bệ máy hoặc phải chia nhánh cấp cho nhiều khu vực.
Tuyến ống có nhiều co cút thường có một số đặc điểm:
- Dòng chảy đổi hướng nhiều lần.
- Tổn thất áp suất lớn hơn tuyến ống thẳng.
- Dễ phát sinh rung tại các điểm đổi hướng.
- Lực tác động lên giá đỡ và mặt bích phức tạp hơn.
- Đường ống dễ bị lệch tâm khi thi công.
- Có nhiều điểm hàn, ren hoặc mặt bích cần kiểm tra.
- Không gian lắp đặt khớp nối thường bị hạn chế.
- Việc bảo trì khó hơn nếu bố trí quá sát tường hoặc thiết bị.
Vì vậy, khớp nối mềm inox không nên được lắp tùy tiện ngay sau hoặc ngay trước co cút nếu chưa kiểm tra hướng dòng chảy, lực rung và vị trí giá đỡ.
Khớp nối mềm inox có dùng được trên tuyến nhiều co cút không?
Khớp nối mềm inox có thể dùng trên tuyến ống có nhiều co cút nếu sản phẩm được bố trí đúng vị trí và phù hợp với điều kiện làm việc. Sản phẩm giúp tạo đoạn nối linh hoạt, giảm rung và hạn chế lực truyền sang thiết bị hoặc đường ống.
Khớp nối mềm inox có thể hỗ trợ:
- Giảm rung truyền từ bơm, quạt hoặc thiết bị.
- Hạn chế lực tác động lên mặt bích và mối hàn.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Thuận tiện khi tháo lắp van, bơm hoặc thiết bị.
- Giảm ứng suất tại đoạn ống nhiều điểm đổi hướng.
- Hạn chế rò rỉ do kết nối cứng chịu rung lâu ngày.
Tuy nhiên, khớp nối mềm inox không được dùng để sửa sai lệch lớn của tuyến ống. Nếu hệ thống nhiều co cút nhưng thiếu giá đỡ hoặc bị lệch tâm quá nhiều, cần chỉnh lại đường ống trước khi lắp khớp nối.
Không nên lắp khớp nối quá sát co cút
Một lỗi thường gặp là lắp khớp nối mềm inox ngay sát co hoặc cút để bù khoảng cách ngắn. Cách bố trí này có thể làm lực đổi hướng dòng chảy và lực rung tập trung trực tiếp lên thân khớp nối.
Nếu lắp quá sát co cút, khớp nối có thể gặp các vấn đề:
- Thân ống mềm bị uốn lệch.
- Lưới bện bị căng không đều.
- Mối hàn hai đầu chịu lực lớn.
- Mặt bích dễ bị lệch tâm.
- Gioăng làm kín bị ép không đều.
- Khớp nối giảm khả năng hấp thụ rung.
- Tuổi thọ sản phẩm giảm nhanh.
Tốt hơn nên bố trí một đoạn ống thẳng hợp lý trước hoặc sau khớp nối để dòng chảy ổn định hơn và lực tác động được phân bố đều hơn.
Nên đặt khớp nối ở đoạn ống thẳng
Khớp nối mềm inox nên được bố trí tại đoạn ống thẳng, nơi hai đầu kết nối có thể căn chỉnh đồng tâm và có đủ không gian kiểm tra. Đây là cách bố trí giúp sản phẩm làm việc ổn định hơn.
Khi chọn vị trí lắp, nên ưu tiên:
- Đoạn ống thẳng sau khi đã qua điểm đổi hướng.
- Vị trí gần thiết bị cần giảm rung.
- Vị trí dễ tháo lắp khi bảo trì.
- Vị trí có đủ khoảng trống quanh thân khớp.
- Vị trí không bị cọ xát vào tường, sàn hoặc khung thép.
- Vị trí có thể bố trí giá đỡ đường ống phù hợp.
Không nên lắp khớp nối tại điểm đang chịu lực uốn lớn hoặc nơi hai đầu ống bị lệch nhau quá nhiều.
Cần bố trí giá đỡ trước và sau khớp nối
Tuyến ống có nhiều co cút thường tạo ra nhiều lực đổi hướng. Nếu thiếu giá đỡ, các lực này có thể dồn vào khớp nối mềm, làm sản phẩm bị kéo, nén hoặc võng.
Khi bố trí giá đỡ cần chú ý:
- Không để khớp nối chịu trọng lượng đường ống.
- Không để van hoặc phụ kiện nặng treo trực tiếp lên khớp nối.
- Nên có giá đỡ gần các điểm đổi hướng lớn.
- Giá đỡ không được ép khớp nối mất khả năng linh hoạt.
- Đường ống hai bên khớp nối cần được giữ ổn định.
- Không để giá đỡ tạo lực kéo lệch lên mặt bích.
Khớp nối mềm chỉ có nhiệm vụ giảm rung và tạo độ linh hoạt trong giới hạn cho phép, không phải bộ phận chịu tải chính của tuyến ống.
Chọn vị trí theo nguồn rung
Nếu tuyến ống có nhiều co cút và đồng thời lắp gần máy bơm, máy nén, quạt công nghiệp hoặc thiết bị rung, cần xác định rõ nguồn rung chính nằm ở đâu.
Khớp nối nên được đặt gần nguồn rung để hạn chế rung truyền sang hệ thống đường ống. Ví dụ:
- Gần đầu hút hoặc đầu đẩy máy bơm.
- Gần đầu ra quạt công nghiệp.
- Gần máy nén khí hoặc thiết bị rung.
- Gần thiết bị cần tháo lắp định kỳ.
- Trước đoạn ống có nhiều điểm đổi hướng nếu cần bảo vệ tuyến ống phía sau.
Tuy nhiên, không được lắp khớp nối trong trạng thái bị kéo lệch để nối với thiết bị. Cần căn chỉnh thiết bị và đường ống trước, sau đó mới lắp khớp nối.
Chọn chiều dài khớp nối phù hợp
Chiều dài khớp nối ảnh hưởng trực tiếp đến khả năng làm việc. Trên tuyến ống có nhiều co cút, nếu chọn khớp nối quá ngắn, sản phẩm dễ bị cứng và truyền lực nhiều hơn. Nếu chọn quá dài, thân khớp có thể bị võng hoặc va chạm vào co cút, tường, sàn.
Khi chọn chiều dài cần dựa vào:
- Kích thước đường ống.
- Khoảng cách thực tế giữa hai đầu nối.
- Mức rung của hệ thống.
- Hướng dịch chuyển chính.
- Không gian giữa các co cút.
- Bán kính uốn nhỏ nhất của sản phẩm.
- Vị trí giá đỡ gần khớp nối.
Khớp nối phải được lắp ở trạng thái tự nhiên. Không kéo dài, ép ngắn hoặc bẻ cong sản phẩm để bù sai số thi công.
Chú ý hướng dòng chảy và lực đổi hướng
Khi dòng chảy đi qua co cút, lực tác động lên thành ống và phụ kiện sẽ thay đổi. Nếu sau đó dòng chảy đi vào khớp nối ngay lập tức, thân khớp có thể chịu rung hoặc lực xung kích lớn hơn.
Cần đặc biệt chú ý với các hệ thống:
- Đường nước sau bơm.
- Đường khí nén.
- Đường hơi nóng.
- Đường dầu nóng.
- Đường nước ngưng.
- Đường có van đóng mở nhanh.
- Đường ống có lưu lượng lớn.
- Đường ống có hiện tượng búa nước.
Với các hệ thống này, nên hạn chế lắp khớp nối ngay tại vị trí dòng chảy vừa đổi hướng mạnh. Nếu bắt buộc phải lắp gần co cút, cần kiểm tra kỹ áp suất, rung động, giá đỡ và chiều dài khớp nối.
Không dùng khớp nối để bù lệch do co cút thi công sai
Tuyến ống nhiều co cút rất dễ bị sai lệch tích lũy. Khi lắp đến cuối tuyến, hai đầu mặt bích có thể không đồng tâm hoặc khoảng cách không đúng. Một số trường hợp dùng khớp nối mềm inox để kéo ép hai đầu lại với nhau.
Cách làm này không phù hợp vì có thể gây:
- Thân khớp luôn bị kéo căng.
- Lưới bện chịu lực lệch.
- Mối hàn hai đầu nhanh nứt.
- Mặt bích xì gioăng.
- Bulông bị siết lệch.
- Khớp nối mất khả năng giảm rung.
- Rò rỉ sau thời gian ngắn vận hành.
Nếu tuyến ống sai lệch nhiều, cần chỉnh lại co cút, đoạn ống thẳng hoặc vị trí thiết bị trước khi lắp khớp nối.
Chọn kiểu kết nối phù hợp
Trên tuyến ống có nhiều co cút, kiểu kết nối cần được chọn theo kích thước đường ống, áp suất và yêu cầu bảo trì.
Khớp nối mềm inox nối ren
Dạng nối ren phù hợp với đường ống nhỏ, áp suất không quá cao và vị trí lắp đặt gọn. Khi lắp cần tránh xoắn thân khớp trong quá trình siết ren.
Dạng ren không nên dùng để kéo chỉnh đường ống lệch. Nếu hai đầu ren không thẳng hàng, cần xử lý lại tuyến ống trước khi lắp.
Khớp nối mềm inox mặt bích
Dạng mặt bích phù hợp với đường ống lớn, tuyến có áp suất cao hơn hoặc vị trí cần tháo lắp bảo trì. Khi lắp cần bảo đảm hai mặt bích đồng tâm, song song và cùng tiêu chuẩn.
Không nên dùng bulông để ép hai mặt bích lệch về đúng vị trí vì lực ép này có thể truyền trực tiếp vào cổ hàn khớp nối.
Lưu ý với hệ thống có nhiều co cút gần bơm
Nếu tuyến ống nhiều co cút nằm gần máy bơm, cần bố trí khớp nối rất cẩn thận. Co cút quá gần đầu hút hoặc đầu đẩy bơm có thể làm dòng chảy không ổn định, tạo rung và làm tăng tải lên khớp nối.
Khi lắp gần bơm cần chú ý:
- Không để khớp nối chịu trọng lượng đường ống.
- Không lắp trong trạng thái lệch tâm với cổ bơm.
- Có giá đỡ chắc chắn sau khớp nối.
- Tránh bố trí quá nhiều co cút sát đầu hút bơm.
- Kiểm tra rung khi bơm chạy thử.
- Kiểm tra van một chiều nếu có va đập.
- Theo dõi áp suất khi bơm khởi động và dừng.
Khớp nối mềm inox chỉ giúp giảm rung truyền, không xử lý được các lỗi do thiết kế đường hút, đường đẩy hoặc bố trí co cút chưa hợp lý.
Lưu ý khi lắp đặt thực tế
Để khớp nối mềm inox làm việc bền trên tuyến ống nhiều co cút, cần kiểm tra kỹ trước và sau khi lắp đặt.
Một số lưu ý quan trọng gồm:
- Căn chỉnh hai đầu ống trước khi lắp.
- Chọn vị trí có đoạn ống thẳng phù hợp.
- Không kéo căng khớp nối để bù thiếu chiều dài.
- Không ép ngắn khớp nối vào khoảng hẹp.
- Không để thân khớp bị xoắn.
- Không uốn gấp sát đầu nối hoặc cổ hàn.
- Không để khớp nối cọ vào co cút, tường hoặc khung thép.
- Siết bulông mặt bích đều theo đường chéo.
- Dùng gioăng phù hợp với môi chất và nhiệt độ.
- Bố trí giá đỡ gần các điểm đổi hướng.
- Chạy thử và kiểm tra rung, rò rỉ sau lắp đặt.
Nếu phát hiện khớp nối rung mạnh, mặt bích xì hoặc thân khớp bị kéo lệch, cần dừng kiểm tra lại vị trí bố trí và giá đỡ đường ống.
Dấu hiệu cần kiểm tra sau thời gian sử dụng
Tuyến ống nhiều co cút thường có rung và lực đổi hướng phức tạp hơn tuyến thẳng, nên khớp nối cần được kiểm tra định kỳ.
Cần kiểm tra khi thấy:
- Thân khớp bị võng hoặc kéo căng.
- Lưới bện bị bung, đứt hoặc dồn sợi.
- Mối hàn hai đầu có vết nứt.
- Mặt bích xì gioăng.
- Bulông bị lỏng thường xuyên.
- Đường ống rung mạnh tại các co cút.
- Có tiếng va đập trong đường ống.
- Khớp nối bị cọ xát vào phụ kiện xung quanh.
- Thân ống mềm bị móp hoặc biến dạng.
- Có rò rỉ tại đầu nối, mặt bích hoặc cổ hàn.
Khi khớp nối đã biến dạng, rò rỉ hoặc lưới bện hư hỏng, nên thay mới đúng thông số và kiểm tra lại toàn bộ tuyến ống để tránh hỏng lặp lại.
Kết luận
Khớp nối mềm inox lắp trên tuyến ống có nhiều co cút nên được bố trí tại đoạn ống thẳng, gần nguồn rung hoặc gần thiết bị cần bảo vệ, nhưng không nên lắp quá sát điểm đổi hướng dòng chảy. Sản phẩm cần được lắp ở trạng thái tự nhiên, không kéo căng, không xoắn, không uốn gấp và không chịu trọng lượng đường ống.
Với các tuyến ống có nhiều co, cút, tê, bích hoặc phụ kiện lắp ghép, việc đồng bộ vật tư rất quan trọng để hạn chế lệch tâm và rò rỉ khi vận hành. Có thể tham khảo thêm Phụ kiện ống thép để lựa chọn co cút, phụ kiện và chi tiết lắp đặt phù hợp cho tuyến ống công nghiệp.
