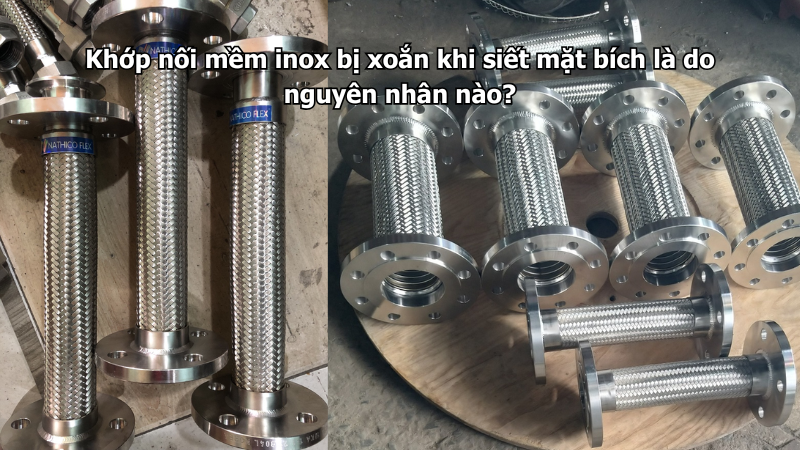

Khi lắp khớp nối mềm inox dạng mặt bích, một lỗi khá thường gặp là thân khớp bị xoắn trong quá trình siết bulông. Ban đầu lỗi này có thể chưa gây rò rỉ ngay, nhưng sau thời gian vận hành, lớp lưới bện có thể bị căng lệch, mối hàn cổ bích nhanh mỏi và khớp nối dễ bị xì tại mặt bích hoặc nứt cổ hàn.
Khớp nối mềm inox bị xoắn là hiện tượng gì?
Khớp nối mềm inox bị xoắn là tình trạng phần thân ống mềm hoặc lớp lưới bện bị vặn quanh trục của sản phẩm. Thay vì nằm tự nhiên giữa hai mặt bích, thân khớp bị xoay lệch, khiến các sợi lưới bện không còn phân bố đều.
Dấu hiệu thường thấy gồm:
- Lưới bện bị chéo lệch bất thường.
- Thân khớp có xu hướng vặn xoắn.
- Hai cổ bích không nằm tự nhiên.
- Một bên lưới bện căng hơn bên còn lại.
- Khớp nối bị cong nhẹ sau khi siết bulông.
- Khi nới bulông, thân khớp có xu hướng tự xoay lại.
Đây là lỗi cần xử lý sớm vì khớp nối mềm inox chịu xoắn kém hơn chịu uốn nhẹ hoặc rung động trong giới hạn cho phép.
Vì sao khớp nối mềm inox không nên bị xoắn?
Khớp nối mềm inox được thiết kế để tạo độ linh hoạt, giảm rung và hỗ trợ sai lệch nhỏ. Tuy nhiên, sản phẩm không được dùng để chịu lực xoắn kéo dài.
Khi bị xoắn, thân ống và lớp lưới bện phải chịu lực không đều. Lâu ngày có thể gây ra:
- Lưới bện bị căng lệch.
- Một số sợi lưới bị bung hoặc đứt.
- Nếp sóng inox biến dạng.
- Mối hàn cổ bích chịu lực xoắn.
- Gioăng mặt bích bị ép không đều.
- Bulông dễ lỏng khi hệ thống rung.
- Khớp nối giảm khả năng hấp thụ rung.
- Tăng nguy cơ rò rỉ tại cổ hàn hoặc mặt bích.
Đặc biệt với hệ thống nước nóng, hơi, dầu nóng, khí nóng hoặc đường ống gần bơm, lực xoắn kết hợp với nhiệt độ và rung động có thể làm khớp nối hư hỏng nhanh hơn.
Nguyên nhân do siết bulông không đều
Đây là nguyên nhân phổ biến nhất. Khi siết bulông mặt bích không theo đường chéo hoặc siết quá chặt một phía trước, mặt bích có thể bị kéo lệch. Lực siết không đều làm thân khớp bị xoay theo hướng lực ép.
Lỗi này thường xảy ra khi:
- Siết lần lượt theo vòng tròn một chiều.
- Siết chặt một bên trước khi căn đều các bên còn lại.
- Dùng lực siết quá lớn ngay từ đầu.
- Không căn chỉnh mặt bích trước khi siết.
- Bulông có độ dài hoặc chất lượng không đồng đều.
- Một số lỗ bulông bị lệch làm lực kéo không cân bằng.
Cách đúng là lắp đủ bulông, siết nhẹ để căn vị trí, sau đó siết tăng dần theo đường chéo. Không nên siết chết ngay một vài bulông đầu tiên.
Nguyên nhân do hai mặt bích không đồng tâm
Nếu hai mặt bích không đồng tâm, khi siết bulông, lực kéo sẽ ép khớp nối dịch chuyển hoặc xoay để khớp với vị trí lỗ. Lúc này thân khớp không còn ở trạng thái tự nhiên mà bị vặn theo hướng lệch của đường ống.
Tình trạng lệch tâm có thể do:
- Đường ống hàn sai vị trí.
- Bơm hoặc thiết bị đặt chưa đúng tâm.
- Giá đỡ đường ống bị lún hoặc lệch.
- Mặt bích hai đầu không cùng cao độ.
- Sai số tích lũy qua nhiều đoạn ống và co cút.
- Đường ống bị võng do thiếu giá đỡ.
Không nên dùng bulông để kéo hai mặt bích lệch về đúng vị trí. Nếu mặt bích lệch nhiều, cần chỉnh lại đường ống trước khi lắp khớp nối.
Nguyên nhân do hai mặt bích không song song
Hai mặt bích không song song cũng là nguyên nhân dễ làm khớp nối bị xoắn hoặc cong lệch khi siết. Khi một bên mặt bích áp sát trước, bên còn lại còn hở, lực siết sẽ làm gioăng bị ép lệch và kéo thân khớp theo hướng nghiêng.
Dấu hiệu nhận biết gồm:
- Khe hở giữa hai mặt bích không đều.
- Một phía gioăng bị ép mạnh hơn.
- Siết bulông phía này thì phía kia bị hở.
- Mặt bích nhìn nghiêng so với trục đường ống.
- Khớp nối bị cong nhẹ sau khi siết.
Trước khi lắp, cần kiểm tra hai mặt bích phải tương đối song song. Nếu không, cần xử lý lại đoạn ống, cổ bích hoặc vị trí thiết bị.
Nguyên nhân do lỗ bulông không khớp tiêu chuẩn
Một số trường hợp hai mặt bích cùng DN nhưng khác tiêu chuẩn, khác số lỗ, khác đường kính vòng lỗ hoặc sai lệch do gia công. Khi cố lắp, bulông phải kéo lệch mặt bích để đi qua lỗ, làm khớp nối bị vặn xoắn.
Lỗi này thường gặp khi:
- Một bên mặt bích tiêu chuẩn JIS, bên còn lại BS hoặc DIN.
- Mặt bích gia công không đúng bản vẽ.
- Lỗ bulông bị khoan sửa tại công trình.
- Mặt bích cũ và mới không cùng tiêu chuẩn.
- Đường kính lỗ quá nhỏ hoặc lệch tâm.
- Số lỗ bulông không phù hợp.
Không nên khoan sửa tùy tiện hoặc ép bulông để lắp cho đủ. Cần chọn đúng tiêu chuẩn mặt bích ngay từ đầu.
Nguyên nhân do khớp nối bị kéo căng khi lắp
Khớp nối mềm inox phải được lắp đúng chiều dài làm việc. Nếu khoảng cách giữa hai mặt bích lớn hơn chiều dài tự nhiên của sản phẩm, thợ có thể kéo căng khớp nối để bắt bulông. Khi vừa kéo vừa siết, thân khớp rất dễ bị xoắn.
Việc kéo căng gây ra nhiều rủi ro:
- Thân ống mềm luôn chịu lực kéo.
- Lớp lưới bện bị căng lệch.
- Mối hàn hai đầu chịu tải lớn.
- Khớp nối kém khả năng giảm rung.
- Mặt bích dễ xì gioăng khi vận hành.
- Tuổi thọ sản phẩm giảm nhanh.
Khớp nối mềm không được dùng để bù thiếu chiều dài đường ống. Nếu khoảng cách lắp đặt chưa đúng, cần sửa tuyến ống hoặc chọn khớp nối có chiều dài phù hợp.
Nguyên nhân do khớp nối bị ép ngắn
Ngược lại với kéo căng, nếu khoảng cách giữa hai mặt bích quá ngắn, khớp nối có thể bị ép lại. Khi siết bulông trong trạng thái bị nén, thân ống dễ bị phồng, cong hoặc xoay lệch.
Tình trạng này thường xảy ra khi:
- Đo chiều dài khớp nối không chính xác.
- Đường ống đã hàn cố định nhưng chừa khoảng cách quá hẹp.
- Dùng khớp nối dài hơn khoảng trống thực tế.
- Không kiểm tra chiều dài lắp đặt trước khi đặt hàng.
- Cố ép sản phẩm để không phải sửa lại đường ống.
Khớp nối bị ép ngắn có thể nhìn chưa nguy hiểm ngay, nhưng khi hệ thống tăng áp, rung hoặc nóng lên, lực nén có thể làm sản phẩm biến dạng nhanh.
Nguyên nhân do thiếu giá đỡ đường ống
Nếu đường ống hai bên không có giá đỡ chắc chắn, trọng lượng ống, van hoặc phụ kiện có thể kéo lệch khớp nối. Khi siết mặt bích, thân khớp bị vừa kéo xuống vừa xoắn theo hướng võng của đường ống.
Thiếu giá đỡ có thể gây:
- Khớp nối bị võng xuống.
- Mặt bích bị lệch tâm.
- Bulông khó siết đều.
- Gioăng bị ép lệch.
- Lưới bện căng không đều.
- Cổ hàn nhanh nứt sau thời gian vận hành.
Khớp nối mềm inox không phải giá đỡ đường ống. Đường ống, van và thiết bị nặng phải có giá treo hoặc gối đỡ riêng.
Nguyên nhân do xoay thân khớp để căn lỗ bích
Trong quá trình lắp đặt, đôi khi thợ xoay trực tiếp thân khớp nối để căn lỗ bulông. Đây là thao tác dễ làm thân ống và lưới bện bị xoắn ngay từ đầu.
Cách lắp đúng là căn chỉnh mặt bích, lỗ bulông và đường ống trước khi đặt khớp nối vào vị trí. Không dùng phần ống mềm làm điểm xoay, điểm kéo hoặc điểm chỉnh hướng.
Nếu cần xoay bích để khớp lỗ, phải thao tác tại mặt bích hoặc đường ống khi chưa siết cố định, không vặn phần thân mềm của khớp nối.
Nguyên nhân do gioăng bị lệch
Gioăng mặt bích đặt không đúng tâm cũng có thể làm quá trình siết bị lệch lực. Khi một phần gioăng bị kẹp trước, mặt bích sẽ bị nghiêng nhẹ và kéo thân khớp theo hướng không đều.
Lỗi này thường gặp khi:
- Gioăng không đúng kích thước.
- Gioăng bị xô lệch khi lắp.
- Mặt bích bẩn hoặc có cặn.
- Bề mặt làm kín không phẳng.
- Siết bulông khi gioăng chưa nằm đúng vị trí.
- Gioăng quá mềm hoặc không phù hợp áp suất.
Trước khi siết, cần kiểm tra gioăng nằm đúng tâm, đúng kích thước và phù hợp với môi chất, nhiệt độ, áp suất của hệ thống.
Nguyên nhân do thao tác lắp đặt vội
Khớp nối mềm inox là chi tiết cần lắp cẩn thận. Nếu thi công vội, không kiểm tra đồng tâm, không kiểm tra chiều dài, không siết theo trình tự, lỗi xoắn rất dễ xảy ra.
Các thao tác dễ gây lỗi gồm:
- Đặt khớp nối vào vị trí khi đường ống chưa cố định.
- Siết nhanh bằng máy siết lực lớn.
- Không siết nháp trước khi siết chặt.
- Không kiểm tra lưới bện trong quá trình siết.
- Không kiểm tra khe hở mặt bích.
- Không dừng lại khi thấy thân khớp bắt đầu xoắn.
Khi siết bulông, cần quan sát thân khớp liên tục. Nếu thấy lưới bện xoắn hoặc thân ống có xu hướng vặn, phải dừng lại và căn chỉnh lại ngay.
Tác hại khi khớp nối mềm inox bị xoắn
Khớp nối bị xoắn có thể vẫn vận hành được một thời gian, nhưng rủi ro hư hỏng sẽ tăng dần.
Một số hậu quả thường gặp gồm:
- Giảm khả năng hấp thụ rung.
- Lưới bện bị căng lệch và nhanh bung.
- Thân ống mềm bị biến dạng.
- Cổ hàn chịu lực xoắn và dễ nứt.
- Mặt bích dễ xì gioăng.
- Bulông thường xuyên lỏng.
- Khớp nối rung mạnh khi hệ thống chạy.
- Rò rỉ tại mối hàn hoặc mặt bích.
- Tuổi thọ sản phẩm giảm rõ rệt.
Với các hệ thống có áp suất cao, nhiệt độ cao hoặc môi chất nguy hiểm, khớp nối bị xoắn cần được xử lý ngay, không nên tiếp tục vận hành lâu dài.
Cách xử lý khi phát hiện khớp nối bị xoắn
Khi phát hiện khớp nối mềm inox bị xoắn trong lúc lắp đặt, không nên tiếp tục siết cho xong. Cần dừng thao tác và kiểm tra nguyên nhân.
Nên thực hiện theo các bước:
- Nới lỏng bulông mặt bích.
- Kiểm tra hai mặt bích có đồng tâm không.
- Kiểm tra hai mặt bích có song song không.
- Kiểm tra gioăng có bị lệch không.
- Kiểm tra chiều dài khớp nối có phù hợp không.
- Kiểm tra đường ống có bị võng không.
- Kiểm tra giá đỡ hai bên.
- Đặt lại khớp nối ở trạng thái tự nhiên.
- Siết lại bulông theo đường chéo, tăng lực từ từ.
Nếu khớp nối đã bị xoắn mạnh, lưới bện biến dạng hoặc mối hàn có dấu hiệu nứt, nên thay sản phẩm mới thay vì cố nắn lại.
Cách phòng tránh lỗi xoắn khi siết mặt bích
Để hạn chế lỗi xoắn, cần kiểm soát từ khâu chuẩn bị đến thao tác siết cuối cùng.
Một số lưu ý quan trọng gồm:
- Đo đúng chiều dài lắp đặt trước khi đặt hàng.
- Chọn đúng tiêu chuẩn mặt bích.
- Căn chỉnh hai mặt bích đồng tâm.
- Bảo đảm hai mặt bích song song.
- Đặt gioăng đúng vị trí.
- Lắp đủ bulông trước khi siết chặt.
- Siết bulông theo đường chéo.
- Tăng lực siết từng bước.
- Không dùng khớp nối để kéo đường ống.
- Không xoay thân khớp để căn lỗ bích.
- Bố trí giá đỡ đường ống phù hợp.
- Kiểm tra thân khớp sau khi siết xong.
Sau khi chạy thử, nên kiểm tra lại mặt bích, lưới bện, cổ hàn và trạng thái thân khớp. Nếu thấy thân khớp có xu hướng xoắn lại hoặc rung bất thường, cần xử lý sớm.
Kết luận
Khớp nối mềm inox bị xoắn khi siết mặt bích thường do siết bulông không đều, hai mặt bích lệch tâm, không song song, sai tiêu chuẩn lỗ bích, khớp nối bị kéo căng, ép ngắn hoặc đường ống thiếu giá đỡ. Đây là lỗi lắp đặt cần tránh vì có thể làm lưới bện căng lệch, cổ hàn nhanh nứt và mặt bích dễ rò rỉ khi vận hành.
Khi lắp đặt, cần căn chỉnh đường ống trước, đặt khớp nối ở trạng thái tự nhiên và siết bulông theo đường chéo với lực tăng dần. Với những hệ thống cần tháo lắp thường xuyên, cần kết nối nhanh hoặc cần thao tác linh hoạt ở các tuyến phụ trợ, có thể tham khảo thêm Khớp nối nhanh inox để lựa chọn phương án phù hợp cho từng vị trí lắp đặt.
