Khớp nối mềm inox cần có giá đỡ phù hợp ở hai đầu đường ống, đặc biệt khi lắp cho tuyến ống lớn, gần máy bơm, hệ thống rung động, áp lực cao hoặc đường ống nằm ngang dài. Giá đỡ giúp đường ống ổn định, không để trọng lượng ống, van, lọc Y hoặc thiết bị dồn trực tiếp lên khớp nối, từ đó hạn chế võng thân, nứt mối hàn, rung mạnh và rò nước khi vận hành.
Để tham khảo thêm các dòng sản phẩm thực tế, bạn có thể xem danh mục khớp nối mềm inox đang được sử dụng phổ biến cho hệ thống đường ống công nghiệp, cấp nước, nước nóng, khí nén, HVAC, PCCC và phòng bơm.

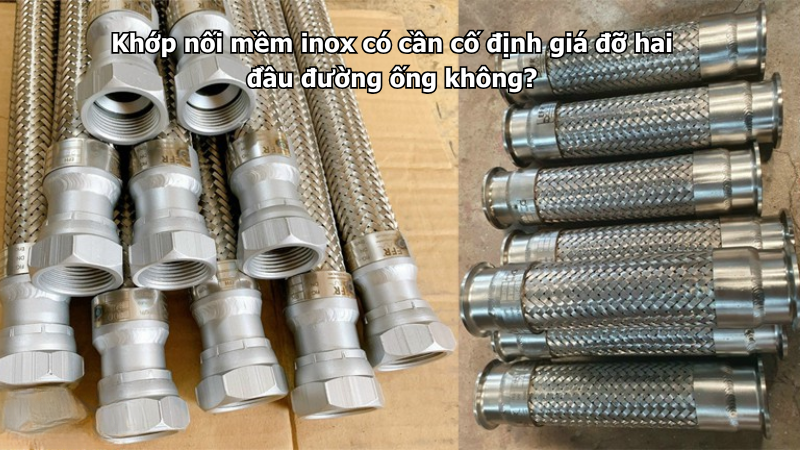

Khớp nối mềm inox có cần giá đỡ hai đầu đường ống không?
Có, khớp nối mềm inox nên có giá đỡ hoặc điểm cố định phù hợp ở hai đầu đường ống. Đây là yêu cầu rất quan trọng khi lắp đặt, vì khớp nối mềm inox không được thiết kế để chịu toàn bộ trọng lượng của tuyến ống. Nhiệm vụ chính của sản phẩm là giảm rung, bù sai lệch nhỏ, hỗ trợ chuyển vị nhẹ và giảm lực tác động lên thiết bị, chứ không phải làm điểm treo đỡ đường ống.
Trong thực tế, nhiều lỗi rò nước, xì khí, nứt mối hàn, bung lưới bện hoặc biến dạng thân khớp nối xuất phát từ việc thiếu giá đỡ. Khi đường ống dài, nặng hoặc có nhiều phụ kiện như van khóa, van một chiều, lọc Y, đồng hồ áp suất, mặt bích và bulong, toàn bộ tải trọng có thể dồn xuống khớp nối. Sau một thời gian vận hành, khớp nối bị võng, kéo lệch hoặc rung mạnh hơn bình thường.
Vì vậy, khi lắp khớp nối mềm inox, cần xem giá đỡ là một phần của hệ thống, không phải chi tiết phụ có cũng được, không có cũng được. Đặc biệt với phòng bơm, hệ thống PCCC, HVAC, chiller, cấp nước nhà máy, nước nóng, hơi nóng hoặc khí nén, việc bố trí giá đỡ hai đầu càng cần được kiểm tra kỹ.
Vì sao không nên để khớp nối mềm inox chịu tải đường ống?
Khớp nối mềm inox có cấu tạo gồm phần ống mềm dạng ruột gà, lớp lưới bện inox và hai đầu kết nối như ren, mặt bích hoặc đầu hàn. Cấu tạo này giúp sản phẩm linh hoạt, nhưng cũng khiến sản phẩm không phù hợp để chịu tải trọng lớn như đoạn ống cứng.
Dễ làm thân khớp nối bị võng
Nếu đường ống nằm ngang nhưng thiếu giá đỡ, khớp nối mềm inox có thể bị võng xuống. Tình trạng này thường gặp ở tuyến ống dài, đường ống DN lớn hoặc vị trí lắp gần cụm van nặng.
Khi thân khớp nối bị võng, lớp lưới bện và phần ruột gà inox chịu lực không đều. Vị trí cổ nối và mối hàn sẽ chịu lực kéo nhiều hơn. Lâu ngày, khớp nối có thể bị nứt mối hàn, thấm nước hoặc rò tại cổ nối.
Dễ làm khớp nối bị kéo lệch tâm
Khi thiếu giá đỡ, trọng lượng đường ống có thể kéo khớp nối lệch xuống hoặc lệch sang một bên. Nếu hai đầu kết nối không còn thẳng hàng, mặt bích và gioăng cũng bị ép không đều.
Lỗi lệch tâm làm khớp nối mất trạng thái tự nhiên. Khi hệ thống vận hành có áp lực và rung động, lực lệch này càng làm sản phẩm nhanh hỏng hơn.
Làm tăng rung động khi hệ thống chạy
Khớp nối mềm inox có nhiệm vụ giảm rung, nhưng nếu bản thân nó đang phải chịu tải hoặc bị võng, rung động có thể tăng lên thay vì giảm đi. Khi máy bơm chạy, đoạn khớp nối bị chùng hoặc bị kéo lệch sẽ lắc mạnh hơn, tạo thêm lực lên mặt bích, bulong và mối hàn.
Đây là lý do nhiều hệ thống đã lắp khớp nối mềm nhưng vẫn rung, vẫn rò tại mặt bích hoặc vẫn nhanh hỏng sau một thời gian ngắn.
Những vị trí bắt buộc nên có giá đỡ gần khớp nối mềm inox
Không phải mọi vị trí đều yêu cầu giá đỡ giống nhau, nhưng có một số trường hợp cần đặc biệt chú ý.
Lắp gần máy bơm
Gần máy bơm là vị trí rất cần giá đỡ đường ống. Khi bơm chạy, rung động và áp lực thay đổi liên tục. Nếu đường ống đầu hút hoặc đầu đẩy không được đỡ chắc, lực rung và trọng lượng ống sẽ dồn vào khớp nối mềm inox.
Tại đầu hút, thiếu giá đỡ có thể làm khớp nối bị võng, ảnh hưởng đến dòng nước vào bơm. Tại đầu đẩy, thiếu giá đỡ có thể làm khớp nối chịu thêm áp lực, rung động và tải trọng từ cụm van phía sau.
Lắp gần van khóa, van một chiều hoặc lọc Y
Van khóa, van một chiều, lọc Y, đồng hồ và các phụ kiện mặt bích thường có trọng lượng đáng kể, nhất là từ DN lớn trở lên. Không nên để các phụ kiện này treo trực tiếp lên khớp nối mềm inox.
Nếu cụm van nằm gần khớp nối, cần bố trí giá đỡ riêng cho đường ống hoặc cụm thiết bị. Khớp nối chỉ nên nằm giữa hai đoạn ống đã được giữ ổn định, không nên trở thành điểm chịu tải.
Lắp trên tuyến ống ngang dài
Tuyến ống ngang dài dễ bị võng nếu khoảng cách giá đỡ quá xa. Khi lắp khớp nối mềm inox trên đoạn này, cần có điểm đỡ trước và sau khớp nối để giữ cho hai đầu kết nối thẳng hàng.
Nếu không có giá đỡ, khớp nối sẽ bị kéo xuống theo trọng lượng ống và môi chất bên trong. Lâu ngày, tình trạng này có thể gây nứt phần ruột gà inox hoặc xì tại cổ nối.
Lắp cho hệ thống nước nóng, hơi nóng hoặc nhiệt độ thay đổi
Hệ thống nhiệt có hiện tượng giãn nở và co lại khi nóng – nguội. Nếu không có giá đỡ, điểm neo hoặc điểm trượt hợp lý, lực giãn nở có thể dồn vào khớp nối.
Trong trường hợp này, giá đỡ không chỉ để đỡ trọng lượng mà còn giúp định hướng chuyển vị của đường ống. Nếu bố trí sai, khớp nối có thể bị kéo căng hoặc nén ép sau nhiều chu kỳ vận hành.
Giá đỡ hai đầu khớp nối nên bố trí như thế nào?
Giá đỡ cần được bố trí sao cho đường ống ổn định nhưng không làm khớp nối mất khả năng làm việc linh hoạt. Không nên hiểu giá đỡ là kẹp cứng ngay vào thân khớp nối.
Không kẹp trực tiếp vào thân khớp nối mềm
Tuyệt đối không nên kẹp, treo hoặc cố định trực tiếp vào phần thân mềm ruột gà hoặc lớp lưới bện inox. Phần này cần có độ linh hoạt để giảm rung và bù chuyển vị nhỏ. Nếu kẹp cứng vào thân khớp nối, sản phẩm có thể bị móp, cấn, xoắn hoặc mất khả năng làm việc.
Giá đỡ nên đặt ở đoạn ống cứng trước và sau khớp nối, không đặt lên phần thân mềm.
Đỡ đường ống trước và sau khớp nối
Cách bố trí đúng là đặt giá đỡ trên đường ống cứng ở hai phía của khớp nối, sao cho trọng lượng của đường ống và phụ kiện được truyền xuống giá đỡ, không truyền vào khớp nối.
Với hệ thống gần máy bơm, giá đỡ cần đủ chắc để giữ đường ống ổn định khi bơm khởi động. Với đường ống lớn, cần tính đến trọng lượng ống, môi chất, van và lực rung trong quá trình vận hành.
Giữ hai đầu kết nối thẳng hàng
Giá đỡ cần giúp hai đầu kết nối của khớp nối mềm inox thẳng hàng tương đối. Nếu một bên cao, một bên thấp hoặc hai mặt bích không song song, khớp nối sẽ bị ép lệch.
Khi lắp, khớp nối phải nằm tự nhiên, không kéo căng, không nén ép, không xoắn và không bị võng. Nếu cần dùng lực để kéo khớp nối vào vị trí, nghĩa là đường ống hoặc giá đỡ đang chưa đúng.
Cần cố định cứng hay chỉ cần đỡ đường ống?
Không phải lúc nào cũng cố định cứng cả hai đầu. Tùy hệ thống, có thể cần điểm cố định, điểm đỡ hoặc điểm trượt. Tuy nhiên, nguyên tắc chung là không để khớp nối chịu tải trọng đường ống.
Với hệ thống rung động gần máy bơm
Nên có giá đỡ chắc chắn trên đường ống gần khớp nối để giảm lực rung truyền vào mối nối. Giá đỡ cần giữ tuyến ống ổn định, tránh lắc ngang hoặc võng xuống.
Tuy nhiên, vẫn cần để khớp nối mềm inox làm đúng nhiệm vụ giảm rung. Không nên cố định quá cứng theo cách làm khớp nối bị ép hoặc bị khóa chuyển vị sai hướng.
Với hệ thống nhiệt có giãn nở
Với nước nóng, hơi nóng hoặc dầu nóng, đường ống có thể cần điểm trượt để cho phép giãn nở theo hướng thiết kế. Nếu cố định cứng sai vị trí, lực giãn nở có thể dồn vào khớp nối và làm sản phẩm nhanh hỏng.
Trong trường hợp này, cần phân biệt giữa giá đỡ chịu tải và điểm neo cố định. Giá đỡ giúp đỡ trọng lượng, còn điểm neo kiểm soát hướng giãn nở của đường ống.
Với hệ thống nhỏ, áp lực thấp
Với đường ống nhỏ, đoạn lắp ngắn, ít rung và không có thiết bị nặng, yêu cầu giá đỡ có thể đơn giản hơn. Tuy nhiên, vẫn cần đảm bảo khớp nối không bị treo lơ lửng, không bị kéo lệch và không chịu lực từ đường ống.
Dấu hiệu cho thấy hệ thống đang thiếu giá đỡ
Có thể nhận biết thiếu giá đỡ qua một số dấu hiệu khá rõ trong quá trình vận hành.
Nếu thân khớp nối bị võng xuống, đó là dấu hiệu dễ thấy nhất. Nếu lớp lưới bện căng lệch một phía, cổ nối nghiêng hoặc mặt bích không còn thẳng tâm, cần kiểm tra lại giá đỡ đường ống.
Nếu khi máy bơm chạy, khớp nối rung lắc mạnh, mặt bích rung theo hoặc bulong thường xuyên lỏng, rất có thể đường ống chưa được cố định đúng. Nếu khớp nối thường xuyên nứt mối hàn hoặc rò tại cổ nối dù đã thay mới, nguyên nhân có thể nằm ở tải trọng đường ống dồn lên khớp nối.
Không nên chỉ thay khớp nối mới mà bỏ qua tình trạng thiếu giá đỡ. Nếu nguyên nhân gốc vẫn còn, khớp nối mới cũng có thể nhanh hỏng.
Những lỗi thường gặp khi bố trí giá đỡ
Lỗi đầu tiên là đặt giá đỡ quá xa khớp nối, khiến đoạn ống gần khớp nối vẫn bị võng. Lỗi thứ hai là kẹp trực tiếp vào thân mềm hoặc lưới bện, làm khớp nối bị cấn và mất độ linh hoạt.
Lỗi thứ ba là chỉ đỡ một bên, bên còn lại để treo tự do. Khi hệ thống chạy, lực lệch sẽ kéo khớp nối nghiêng. Lỗi thứ tư là không đỡ cụm van nặng gần khớp nối, khiến toàn bộ trọng lượng van dồn vào mặt bích và thân mềm.
Lỗi thứ năm là cố định cứng sai vị trí trong hệ thống nhiệt, làm lực giãn nở không có hướng thoát và dồn vào khớp nối.
Cách kiểm tra giá đỡ trước khi vận hành
Trước khi chạy thử, cần quan sát toàn bộ đoạn ống trước và sau khớp nối. Đường ống có bị võng không, khớp nối có bị kéo lệch không, mặt bích có thẳng hàng không, van hoặc thiết bị nặng có được đỡ riêng không.
Sau đó kiểm tra thân khớp nối. Thân phải nằm tự nhiên, lưới bện đều, không xoắn, không căng lệch và không bị võng. Nếu khớp nối đã biến dạng ngay từ lúc lắp, cần chỉnh lại giá đỡ hoặc đường ống trước khi vận hành.
Khi chạy thử, cần quan sát lúc máy bơm khởi động, lúc hệ thống đạt áp lực làm việc và khi van đóng mở. Nếu khớp nối rung mạnh hoặc mặt bích lắc, cần kiểm tra lại giá đỡ, bulong, gioăng và nguồn rung.
Lưu ý khi lắp khớp nối mềm inox cùng giá đỡ
Khi lắp đặt, nên hoàn thiện giá đỡ và căn chỉnh đường ống trước, sau đó mới lắp khớp nối mềm inox. Không nên lắp khớp nối trước rồi dùng khớp nối để kéo đường ống vào vị trí.
Nếu dùng khớp nối mặt bích, cần đặt gioăng đúng tâm và siết bulong đều theo đường chéo. Nếu dùng nối ren, cần làm kín ren đúng cách và không xoay vặn thân mềm. Sau khi siết xong, kiểm tra lại xem giá đỡ có làm đường ống bị nâng lệch hoặc ép khớp nối hay không.
Với hệ thống có thiết bị nặng, nên có giá đỡ riêng cho cụm thiết bị thay vì để phụ kiện treo trên khớp nối. Với hệ thống nhiệt, cần xem xét thêm hướng giãn nở để tránh cố định sai.
Câu hỏi thường gặp về giá đỡ cho khớp nối mềm inox
Khi lắp khớp nối mềm inox dạng mặt bích, bạn nên kiểm tra đồng bộ thêm mặt bích inox, gioăng, bulong và giá đỡ hai đầu đường ống để đảm bảo mối nối kín, chắc và hạn chế rung võng khi vận hành.
