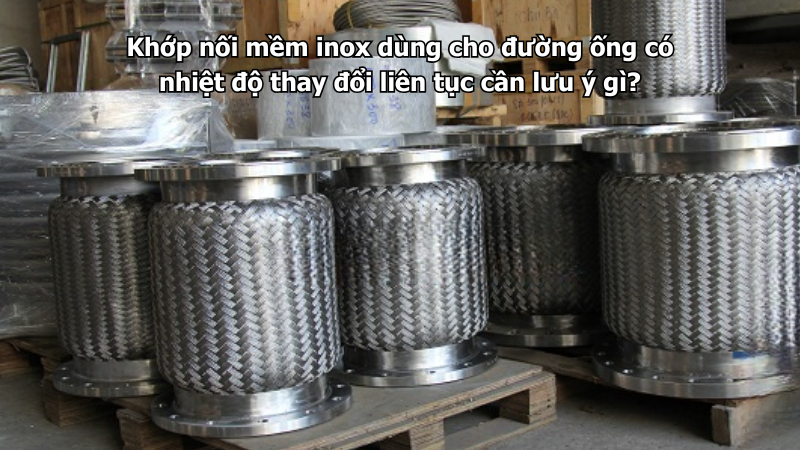

Khớp nối mềm inox dùng cho đường ống có nhiệt độ thay đổi liên tục cần được chọn kỹ về vật liệu inox, áp lực, nhiệt độ làm việc, gioăng làm kín, chiều dài, kiểu kết nối và vị trí lắp đặt. Khi hệ thống nóng – nguội lặp lại nhiều lần, đường ống có thể giãn nở, co lại, tạo lực kéo nén lên mối nối và làm khớp nối nhanh rò nếu chọn sai hoặc lắp sai kỹ thuật.
Để tham khảo thêm các dòng sản phẩm thực tế, bạn có thể xem danh mục khớp nối mềm inox đang được sử dụng phổ biến cho hệ thống đường ống công nghiệp, nước nóng, hơi nóng, khí nén, HVAC, PCCC và phòng bơm.
Đường ống có nhiệt độ thay đổi liên tục là hệ thống như thế nào?
Đường ống có nhiệt độ thay đổi liên tục là hệ thống thường xuyên chuyển từ trạng thái nguội sang nóng, từ nóng về nguội hoặc thay đổi nhiệt độ theo từng chu kỳ vận hành. Trường hợp này thường gặp trong hệ thống nước nóng tuần hoàn, hơi nóng, dầu nóng, HVAC, chiller, thiết bị trao đổi nhiệt, nhà máy thực phẩm, nhà máy hóa chất nhẹ hoặc các dây chuyền sản xuất có giai đoạn gia nhiệt và làm mát.
Khi nhiệt độ thay đổi, vật liệu đường ống sẽ giãn ra khi nóng và co lại khi nguội. Nếu hệ thống không có khoảng bù phù hợp, lực giãn nở có thể tác động lên van, mặt bích, mối hàn, máy bơm và các phụ kiện lắp trên tuyến. Khớp nối mềm inox có thể hỗ trợ giảm lực cục bộ, bù chuyển vị nhỏ và hạn chế rung động tại một số vị trí.
Tuy nhiên, đây là điều kiện làm việc nặng hơn hệ thống nước sạch thông thường. Nếu khớp nối mềm inox không phù hợp với nhiệt độ, áp lực, môi chất hoặc bị lắp trong trạng thái kéo căng, sản phẩm có thể nhanh bị nứt mối hàn, xì tại cổ nối, rò mặt bích, chai gioăng hoặc biến dạng sau nhiều chu kỳ nóng – nguội.
Khớp nối mềm inox có dùng được cho hệ thống nhiệt thay đổi liên tục không?
Khớp nối mềm inox có thể dùng được cho đường ống có nhiệt độ thay đổi liên tục nếu sản phẩm được chọn đúng thông số và lắp đặt đúng kỹ thuật. Với cấu tạo thân inox dạng sóng, bên ngoài thường có lớp lưới bện inox gia cường, sản phẩm có độ linh hoạt hơn đoạn ống cứng, nhờ đó hỗ trợ giảm rung và bù chuyển vị nhỏ do co giãn nhiệt.
Trong các hệ thống nước nóng, hơi nóng nhẹ, dầu nóng hoặc HVAC, khớp nối mềm inox thường được lắp gần máy bơm tuần hoàn, thiết bị trao đổi nhiệt, bình gia nhiệt, cụm van hoặc những vị trí có rung động và nhiệt độ thay đổi. Khi lắp đúng, sản phẩm giúp giảm lực tác động lên mặt bích, hạn chế nứt mối hàn và giúp hệ thống vận hành ổn định hơn.
Tuy nhiên, không nên xem khớp nối mềm inox là giải pháp thay thế hoàn toàn cho bộ bù giãn nở chuyên dụng. Với tuyến ống dài, nhiệt độ cao, giãn nở lớn hoặc hệ thống hơi áp suất cao, cần tính toán thêm khớp giãn nở, điểm neo, điểm trượt và hướng giãn nở của đường ống.
Vì sao nhiệt độ thay đổi liên tục dễ làm khớp nối nhanh hỏng?
Khi nhiệt độ thay đổi thường xuyên, khớp nối mềm inox không chỉ chịu áp lực bên trong mà còn chịu thêm lực co giãn từ đường ống. Các lực này lặp lại nhiều lần, làm sản phẩm dễ mỏi vật liệu nếu chọn sai hoặc lắp sai.
Nóng – nguội liên tục làm mỏi mối hàn
Mối hàn tại cổ nối là vị trí liên kết giữa thân mềm và đầu nối. Khi hệ thống nóng lên, vật liệu giãn ra. Khi nguội, vật liệu co lại. Quá trình này lặp lại liên tục có thể làm mối hàn chịu tải theo chu kỳ.
Nếu khớp nối đang bị kéo căng, bị lệch tâm hoặc thiếu giá đỡ, lực tác động lên mối hàn càng lớn. Sau một thời gian, mối hàn có thể xuất hiện vết nứt nhỏ, sau đó phát triển thành rò nước, xì khí hoặc xì hơi.
Gioăng dễ chai cứng hoặc mất đàn hồi
Với khớp nối mềm inox mặt bích, gioăng là bộ phận rất quan trọng. Khi nhiệt độ thay đổi liên tục, gioăng phải liên tục chịu nóng – nguội. Nếu vật liệu gioăng không phù hợp, nó có thể bị chai cứng, xẹp, nứt, méo hoặc mất khả năng đàn hồi.
Khi gioăng xuống cấp, mối nối mặt bích có thể thấm nước hoặc xì hơi dù thân khớp nối inox vẫn còn tốt. Đây là lỗi rất thường gặp trong hệ thống nước nóng, hơi nóng và đường ống nhiệt.
Thân khớp nối có thể bị kéo nén sai hướng
Nếu đường ống giãn nở nhưng không có điểm trượt, điểm neo hoặc khoảng bù hợp lý, lực co giãn có thể dồn vào khớp nối mềm inox. Khi đó, sản phẩm không chỉ làm nhiệm vụ giảm rung mà còn bị ép chịu chuyển vị lớn hơn thiết kế.
Lâu ngày, thân khớp nối có thể bị kéo căng, nén lệch, võng, xoắn lưới hoặc phồng thân. Đây là dấu hiệu cho thấy khớp nối đang làm việc sai điều kiện.
Tiêu chí 1: Chọn đúng nhiệt độ làm việc
Khi dùng khớp nối mềm inox cho đường ống có nhiệt độ thay đổi liên tục, yếu tố đầu tiên cần kiểm tra là nhiệt độ làm việc. Không nên chỉ hỏi hệ thống dùng cho nước nóng hay hơi nóng, mà cần xác định nhiệt độ thường xuyên và nhiệt độ tối đa có thể phát sinh.
Với hệ thống nước nóng thông thường, yêu cầu có thể nhẹ hơn so với hơi nóng hoặc dầu nóng. Với hệ thống hơi, nhiệt độ và áp lực thường cao hơn, nên khớp nối cần có thông số rõ ràng và phù hợp hơn.
Nếu sản phẩm không rõ giới hạn nhiệt độ, không rõ vật liệu gioăng hoặc không có thông số áp lực, không nên dùng cho hệ thống nhiệt thay đổi liên tục, đặc biệt là các tuyến quan trọng trong nhà máy.
Tiêu chí 2: Chọn vật liệu inox phù hợp
Inox 304 thường phù hợp với nhiều hệ thống nước nóng, nước sạch, HVAC, chiller, khí nén và đường ống kỹ thuật thông thường. Đây là lựa chọn phổ biến vì có khả năng chống gỉ tốt và chi phí hợp lý.
Inox 316 nên được cân nhắc khi hệ thống làm việc trong môi trường ăn mòn cao hơn, gần biển, ẩm nặng, có hóa chất vệ sinh, nước có thành phần ăn mòn hoặc môi chất có tính khắc nghiệt hơn. Với đường ống vừa có nhiệt độ thay đổi, vừa có môi trường ăn mòn, inox 316 thường an toàn hơn về lâu dài.
Ngoài thân inox, cần kiểm tra cả lớp lưới bện, đầu nối, mặt bích và chất lượng mối hàn. Một khớp nối tốt cần đồng bộ toàn bộ cấu tạo, không chỉ riêng phần thân mềm.
Tiêu chí 3: Chọn gioăng chịu nhiệt phù hợp
Với khớp nối mềm inox mặt bích, gioăng là chi tiết bắt buộc phải chọn đúng. Nếu hệ thống có nhiệt độ thay đổi liên tục, không nên dùng gioăng thông thường nếu chưa kiểm tra khả năng chịu nhiệt.
Gioăng cần phù hợp với môi chất, nhiệt độ và áp lực. Với nước nóng, có thể cần loại gioăng chịu nhiệt phù hợp. Với hơi nóng, dầu nóng hoặc hóa chất nhẹ, cần kiểm tra kỹ hơn về vật liệu gioăng. Nếu dùng sai, gioăng có thể kín lúc ban đầu nhưng rò sau một thời gian vận hành.
Khi tháo lắp bảo trì, không nên tái sử dụng gioăng đã chai cứng, biến dạng hoặc rách mép. Với hệ thống nhiệt, thay gioăng đúng loại sẽ giúp giảm nguy cơ rò mặt bích.
Tiêu chí 4: Chọn đúng áp lực làm việc
Nhiệt độ và áp lực thường đi cùng nhau trong nhiều hệ thống. Khi nhiệt độ tăng, áp lực có thể thay đổi theo điều kiện vận hành, máy bơm, van điều khiển hoặc quá trình giãn nở của môi chất.
Khớp nối mềm inox cần có áp lực làm việc phù hợp và nên có khoảng dự phòng an toàn. Không nên chọn sản phẩm có áp lực danh nghĩa quá sát với áp lực vận hành thực tế, nhất là khi hệ thống có máy bơm, nước nóng tuần hoàn, hơi nóng hoặc áp lực dao động.
Nếu áp lực vượt khả năng của khớp nối, thân ống có thể bị phồng, lưới bện bị căng lệch, cổ nối rò hoặc mối hàn bị nứt.
Tiêu chí 5: Chọn chiều dài khớp nối phù hợp
Chiều dài khớp nối mềm inox rất quan trọng trong hệ thống có nhiệt độ thay đổi liên tục. Nếu khớp nối quá ngắn, sản phẩm sẽ bị kéo căng ngay từ khi lắp. Khi đường ống nóng lên và giãn nở, lực kéo có thể tăng thêm, làm mối hàn và cổ nối chịu tải lớn hơn.
Nếu khớp nối quá dài, thân có thể bị võng hoặc cong gập. Khi hệ thống vận hành, đoạn võng dễ rung mạnh và chịu lực không đều.
Chiều dài đúng là chiều dài giúp khớp nối nằm tự nhiên, không kéo căng, không nén ép, không xoắn và không võng. Trước khi đặt hàng, cần đo đúng khoảng cách giữa hai đầu kết nối sau khi đường ống đã căn chỉnh.
Tiêu chí 6: Chọn đúng kiểu kết nối
Khớp nối mềm inox có thể dùng dạng nối ren, mặt bích hoặc nối hàn tùy hệ thống. Với đường ống nhỏ, áp lực vừa và nhiệt độ không quá cao, nối ren có thể phù hợp nếu làm kín ren đúng kỹ thuật.
Với hệ thống nước nóng, hơi nóng, HVAC, phòng bơm, thiết bị trao đổi nhiệt hoặc đường ống công nghiệp, dạng mặt bích thường được ưu tiên hơn vì chắc chắn, dễ kiểm tra gioăng và thuận tiện bảo trì.
Với một số tuyến cần độ kín cao và ít tháo lắp, nối hàn có thể được cân nhắc. Tuy nhiên, nối hàn cần thi công đúng kỹ thuật và khó thay thế hơn khi cần bảo trì.
Vị trí nên lắp khớp nối mềm inox trong hệ thống nhiệt thay đổi
Khớp nối mềm inox không nên lắp tùy tiện trên toàn tuyến. Nên ưu tiên các vị trí có rung động, có chuyển vị nhỏ hoặc cần bảo vệ thiết bị.
Gần máy bơm tuần hoàn
Máy bơm tuần hoàn nước nóng, bơm chiller hoặc bơm hệ thống nhiệt thường tạo rung khi vận hành. Lắp khớp nối mềm inox gần đầu hút hoặc đầu đẩy giúp giảm rung và bảo vệ mặt bích bơm.
Tuy nhiên, cần chú ý áp lực, chiều dài và giá đỡ đường ống. Không để khớp nối chịu trọng lượng của tuyến ống hoặc thiết bị gần đó.
Gần thiết bị trao đổi nhiệt
Thiết bị trao đổi nhiệt, bình gia nhiệt, bộ làm mát hoặc cụm gia nhiệt là nơi thường có thay đổi nhiệt rõ rệt. Khớp nối mềm inox có thể giúp giảm lực tác động lên đầu nối thiết bị, hỗ trợ tháo lắp và bảo trì thuận tiện hơn.
Tại đoạn ống cần bù chuyển vị nhỏ
Một số đoạn ống có thể phát sinh chuyển vị nhỏ do nóng – nguội. Khớp nối mềm inox có thể hỗ trợ trong phạm vi nhất định. Tuy nhiên, nếu tuyến ống dài và giãn nở lớn, cần dùng giải pháp bù giãn nở chuyên dụng.
Lưu ý khi lắp đặt để tránh rò do thay đổi nhiệt
Khi lắp đặt, cần đảm bảo hai đầu kết nối thẳng hàng tương đối. Không nên dùng khớp nối mềm inox để kéo bù đường ống lệch tâm. Nếu lắp lệch, khi hệ thống nóng lên, lực lệch sẽ tăng và làm sản phẩm nhanh hỏng.
Khớp nối phải ở trạng thái tự nhiên, không xoắn, không kéo căng, không nén ép. Đường ống trước và sau khớp nối cần có giá đỡ phù hợp. Với hệ thống nhiệt, giá đỡ cần bố trí sao cho đường ống có thể giãn nở đúng hướng nếu thiết kế yêu cầu.
Với dạng mặt bích, cần đặt gioăng đúng tâm, dùng gioăng chịu nhiệt phù hợp và siết bulong đều theo đường chéo. Sau khi hệ thống chạy nóng và nguội vài chu kỳ đầu, nên kiểm tra lại mối nối để phát hiện rò sớm.
Dấu hiệu khớp nối đang không phù hợp với hệ thống nhiệt
Một số dấu hiệu cần chú ý gồm khớp nối bị rò sau khi hệ thống nóng lên, gioăng mặt bích bị chai hoặc xì, thân khớp nối bị kéo căng, lưới bện căng lệch, cổ nối nghiêng, mối hàn xuất hiện vết nứt hoặc thân bị phồng sau một thời gian vận hành.
Nếu lỗi chỉ xuất hiện khi hệ thống nóng và biến mất khi nguội, nguyên nhân có thể liên quan đến giãn nở nhiệt, gioăng hoặc lực căng trên đường ống. Không nên chỉ siết thêm bulong mà cần kiểm tra lại vật liệu gioăng, độ thẳng hàng, giá đỡ và chiều dài khớp nối.
Những lỗi thường gặp khi chọn sai khớp nối cho hệ thống nhiệt
Lỗi đầu tiên là chọn khớp nối theo DN mà không kiểm tra nhiệt độ. Lỗi thứ hai là dùng gioăng không chịu nhiệt, dẫn đến rò sau vài chu kỳ nóng – nguội. Lỗi thứ ba là lắp khớp nối bị kéo căng, khiến sản phẩm không còn khả năng bù chuyển vị nhỏ.
Lỗi thứ tư là không bố trí giá đỡ hoặc điểm trượt hợp lý, làm lực giãn nở dồn vào khớp nối. Lỗi thứ năm là dùng khớp nối mềm inox thay cho bộ bù giãn nở chuyên dụng trong tuyến ống dài mà không tính toán kỹ.
Những lỗi này có thể khiến khớp nối nhanh hỏng dù sản phẩm ban đầu có chất lượng tốt.
Cách kiểm tra sau khi đưa hệ thống vào vận hành
Sau khi lắp đặt, nên chạy thử hệ thống và quan sát khớp nối ở cả trạng thái nguội và trạng thái nóng. Cần kiểm tra mặt bích, gioăng, bulong, thân khớp nối, lưới bện, cổ nối và mối hàn.
Nếu có rò tại mặt bích khi nóng lên, cần kiểm tra gioăng và lực siết bulong. Nếu rò tại cổ nối hoặc mối hàn, cần kiểm tra trạng thái kéo căng, lệch tâm và áp lực làm việc. Nếu thân bị phồng hoặc lưới bện căng lệch, cần kiểm tra lại áp lực và khả năng chịu nhiệt của sản phẩm.
Với hệ thống vận hành liên tục, nên kiểm tra định kỳ sau các giai đoạn chạy nóng – nguội, đặc biệt trong thời gian đầu sau khi lắp mới.
Câu hỏi thường gặp về khớp nối mềm inox cho đường ống nhiệt thay đổi liên tục
Khi dùng khớp nối mềm inox dạng mặt bích cho đường ống có nhiệt độ thay đổi liên tục, bạn nên kiểm tra đồng bộ thêm mặt bích inox, gioăng chịu nhiệt và bulong để đảm bảo mối nối kín, chắc và hạn chế rò sau nhiều chu kỳ nóng – nguội.
