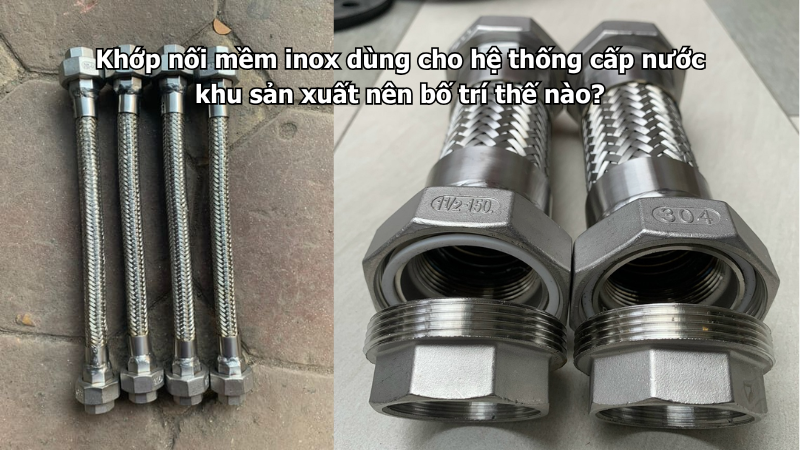

Hệ thống cấp nước khu sản xuất thường có nhiều tuyến ống cấp cho máy móc, bồn chứa, khu rửa, khu pha chế, khu làm mát hoặc các điểm sử dụng nước trong nhà xưởng. Khi đường ống có máy bơm, van, đồng hồ và thiết bị hoạt động liên tục, việc bố trí khớp nối mềm inox đúng vị trí sẽ giúp giảm rung, hạn chế rò rỉ và bảo vệ hệ thống đường ống tốt hơn.
Vì sao hệ thống cấp nước khu sản xuất cần khớp nối mềm inox?
Trong khu sản xuất, hệ thống cấp nước thường vận hành nhiều giờ mỗi ngày. Máy bơm có thể đóng mở liên tục, lưu lượng thay đổi theo ca sản xuất và đường ống có nhiều nhánh cấp đến từng khu vực.
Khớp nối mềm inox được sử dụng để hỗ trợ:
- Giảm rung từ máy bơm truyền sang đường ống.
- Hạn chế lực tác động lên mặt bích, ren và mối hàn.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Thuận tiện khi tháo lắp máy bơm, van hoặc thiết bị.
- Giảm nguy cơ nứt vỡ tại điểm nối cứng.
- Tăng độ linh hoạt cho hệ thống đường ống.
- Hạn chế tiếng ồn do rung cơ học.
Tuy nhiên, khớp nối mềm inox chỉ phát huy hiệu quả khi được bố trí đúng vị trí. Nếu lắp sai, sản phẩm có thể bị kéo căng, võng, xoắn hoặc rò rỉ sớm.
Nên bố trí khớp nối mềm inox ở đâu trong hệ thống cấp nước?
Trong hệ thống cấp nước khu sản xuất, khớp nối mềm inox thường được lắp tại những vị trí có rung động, có thiết bị cần tháo lắp hoặc nơi đường ống cần một đoạn kết nối linh hoạt.
Bố trí gần đầu hút máy bơm
Đầu hút máy bơm là vị trí cần được kiểm tra kỹ. Khớp nối mềm inox có thể lắp tại đây để giảm rung và hỗ trợ kết nối giữa đường ống hút với bơm.
Khi bố trí ở đầu hút cần chú ý:
- Không để khớp nối bị võng.
- Không làm giảm tiết diện đường hút.
- Không tạo điểm tụ khí trong đường ống.
- Không để khớp nối chịu trọng lượng đường ống.
- Đường hút cần có giá đỡ chắc chắn.
- Không dùng khớp nối để kéo lệch cổ hút bơm.
Nếu đường hút bị võng hoặc tụ khí, bơm có thể hoạt động không ổn định, gây rung, ồn và giảm hiệu suất cấp nước.
Bố trí gần đầu đẩy máy bơm
Đầu đẩy máy bơm thường chịu áp suất cao hơn đầu hút. Đây là vị trí rất hay lắp khớp nối mềm inox để giảm rung, giảm lực lên cổ bơm và hạn chế rung truyền dọc tuyến ống.
Khi lắp tại đầu đẩy cần chú ý:
- Chọn đúng áp suất làm việc.
- Lắp sau khi đã căn chỉnh bơm và đường ống.
- Không kéo căng khớp nối khi bắt bulông.
- Có giá đỡ đường ống sau khớp nối.
- Kiểm tra van một chiều và van khóa gần bơm.
- Siết mặt bích đều để tránh xì gioăng.
Với cụm bơm cấp nước chính trong khu sản xuất, khớp nối mềm inox mặt bích thường được ưu tiên vì liên kết chắc chắn và dễ tháo lắp khi bảo trì.
Bố trí tại vị trí kết nối với thiết bị sản xuất
Một số máy móc trong khu sản xuất cần cấp nước trực tiếp, ví dụ máy rửa, máy làm mát, thiết bị gia nhiệt, bồn trộn, bồn pha chế hoặc dây chuyền vệ sinh. Tại các điểm này, khớp nối mềm inox có thể giúp giảm lực tác động lên đầu nối của thiết bị.
Nên bố trí khớp nối khi:
- Thiết bị có rung nhẹ trong quá trình vận hành.
- Thiết bị cần tháo lắp định kỳ.
- Đầu nối thiết bị dễ bị lệch so với đường ống.
- Cần hạn chế lực kéo đẩy lên cổ nối.
- Không gian lắp đặt có sai số nhỏ.
- Thiết bị không nên nối cứng hoàn toàn với đường ống.
Tuy nhiên, khớp nối mềm không được dùng để treo đỡ thiết bị hoặc thay thế giá đỡ đường ống. Đường ống vẫn cần được cố định chắc chắn trước khi kết nối vào máy.
Bố trí tại các tuyến ống có rung động
Trong khu sản xuất, rung động có thể đến từ máy bơm, máy nén, quạt công nghiệp, thiết bị quay hoặc dòng nước thay đổi đột ngột. Nếu tuyến ống đi gần các thiết bị này, có thể bố trí khớp nối mềm inox để giảm rung tại điểm kết nối quan trọng.
Các vị trí nên kiểm tra gồm:
- Gần cụm bơm tăng áp.
- Gần bơm tuần hoàn nước.
- Gần thiết bị làm mát.
- Gần khu vực có máy rung, máy ép hoặc máy nén.
- Đường ống treo trên giá đỡ dài.
- Vị trí thường xuyên có tiếng ồn do rung.
Nếu rung động quá mạnh, không nên chỉ lắp thêm khớp nối mềm. Cần kiểm tra nguyên nhân từ bơm, nền máy, giá đỡ, van một chiều hoặc thiết kế đường ống.
Không nên bố trí khớp nối tại vị trí nào?
Khớp nối mềm inox không phải vị trí nào cũng lắp được. Một số vị trí cần tránh hoặc phải kiểm tra kỹ trước khi lắp.
Không nên bố trí khớp nối tại:
- Vị trí đang chịu trọng lượng đường ống lớn.
- Đoạn ống thiếu giá đỡ.
- Vị trí bị kéo căng hoặc ép ngắn.
- Nơi hai mặt bích lệch tâm quá nhiều.
- Đoạn ống thường xuyên bị va chạm cơ học.
- Vị trí ngập nước hoặc có hóa chất bám lâu ngày.
- Nơi khó kiểm tra khi bảo trì.
- Vị trí có chuyển động vượt giới hạn của khớp nối.
- Đường ống cần kết nối cứng theo yêu cầu thiết kế.
Nếu bắt buộc phải lắp tại khu vực khó tiếp cận, cần chừa đủ không gian để kiểm tra rò rỉ, siết bulông và thay thế khi cần.
Chọn loại khớp nối theo kích thước đường ống
Hệ thống cấp nước khu sản xuất có thể có cả đường ống nhỏ và đường ống lớn. Vì vậy, cần chọn kiểu kết nối phù hợp với từng vị trí.
Đường ống nhỏ
Với đường ống nhỏ, áp suất vừa phải và không gian lắp đặt gọn, có thể dùng khớp nối mềm inox nối ren. Loại này dễ lắp, thao tác nhanh và phù hợp với nhiều tuyến nước phụ trợ.
Khi lắp nối ren, cần tránh xoắn thân khớp. Nên giữ cố định đầu nối trong quá trình siết để không làm hỏng phần ống mềm và lớp lưới bện.
Đường ống lớn
Với đường ống cấp nước chính, đường ống gần bơm hoặc tuyến có lưu lượng lớn, dạng mặt bích thường phù hợp hơn. Kết nối mặt bích giúp tháo lắp thuận tiện, kiểm tra dễ hơn và phù hợp với đường ống kích thước lớn.
Cần kiểm tra đúng tiêu chuẩn mặt bích, số lỗ bulông, cấp áp suất và loại gioăng sử dụng.
Chọn vật liệu inox phù hợp với môi trường sản xuất
Khớp nối mềm inox thường dùng inox 304 hoặc inox 316 tùy môi trường làm việc.
Inox 304 phù hợp với hệ thống nước sạch, nước cấp sản xuất thông thường, nước làm mát và nhiều khu vực nhà xưởng có điều kiện không quá ăn mòn. Đây là lựa chọn phổ biến vì độ bền ổn định và chi phí hợp lý.
Inox 316 hoặc 316L nên được cân nhắc khi:
- Khu sản xuất có hơi hóa chất.
- Nước có hóa chất xử lý.
- Môi trường ẩm nhiều.
- Khu vực gần hóa chất tẩy rửa.
- Hệ thống yêu cầu chống ăn mòn tốt hơn.
- Đường ống liên quan đến thực phẩm, đồ uống hoặc dược phẩm tùy yêu cầu thiết kế.
Khi chọn sản phẩm, không nên chỉ kiểm tra phần ống mềm. Cần xem cả lớp lưới bện, đầu nối, mặt bích và mối hàn.
Bố trí giá đỡ đường ống hợp lý
Giá đỡ là yếu tố rất quan trọng khi lắp khớp nối mềm inox. Nếu thiếu giá đỡ, toàn bộ trọng lượng đường ống, van và phụ kiện có thể dồn lên khớp nối, làm sản phẩm nhanh hỏng.
Khi bố trí cần lưu ý:
- Có giá đỡ trước và sau khớp nối nếu cần.
- Không để khớp nối chịu tải trọng của van lớn.
- Không để đường ống võng xuống tại vị trí khớp nối.
- Không dùng khớp nối làm điểm treo đường ống.
- Giá đỡ phải đủ chắc khi bơm vận hành.
- Đường ống cần được căn chỉnh trước khi siết nối.
Khớp nối mềm có nhiệm vụ giảm rung và tạo độ linh hoạt, không phải bộ phận chịu lực chính của hệ thống.
Lưu ý khi bố trí gần van và đồng hồ
Trong hệ thống cấp nước khu sản xuất, khớp nối mềm thường nằm gần van khóa, van một chiều, đồng hồ áp suất, đồng hồ lưu lượng hoặc bộ lọc. Việc bố trí cần đủ hợp lý để không ảnh hưởng đến thao tác vận hành.
Cần chú ý:
- Không lắp quá sát van nếu gây khó thao tác.
- Không để khớp nối cản trở việc tháo đồng hồ.
- Không để thân khớp va vào tay van hoặc phụ kiện.
- Chừa khoảng trống để kiểm tra rò rỉ.
- Bố trí theo hướng dễ thay thế khi bảo trì.
- Không để khớp nối chịu trọng lượng của cụm van nặng.
Với các cụm bơm, thường nên bố trí van khóa, van một chiều, đồng hồ và khớp nối theo đúng thiết kế hệ thống để việc vận hành và bảo trì thuận tiện.
Lưu ý khi lắp đặt trong khu sản xuất có yêu cầu vệ sinh
Một số khu sản xuất như thực phẩm, đồ uống, mỹ phẩm hoặc dược phẩm có yêu cầu vệ sinh cao hơn khu công nghiệp thông thường. Khi đó, việc bố trí khớp nối cần chú ý thêm đến khả năng vệ sinh và tránh tích tụ bụi bẩn.
Nên ưu tiên:
- Vị trí dễ quan sát.
- Vị trí dễ lau chùi.
- Không để nước đọng quanh khớp nối.
- Không lắp sát sàn nếu khu vực thường xuyên rửa nước.
- Tránh để hóa chất tẩy rửa bám lâu trên bề mặt.
- Chọn vật liệu phù hợp với yêu cầu vệ sinh của hệ thống.
Nếu hệ thống có yêu cầu tiêu chuẩn vệ sinh riêng, cần kiểm tra lại loại khớp nối, vật liệu và kiểu kết nối trước khi lắp đặt.
Những lỗi thường gặp khi bố trí khớp nối mềm inox
Một số lỗi phổ biến trong hệ thống cấp nước khu sản xuất gồm:
- Lắp khớp nối quá gần bơm nhưng không có giá đỡ.
- Dùng khớp nối để kéo hai đầu ống lệch tâm.
- Chọn chiều dài quá ngắn.
- Kéo căng sản phẩm khi lắp đặt.
- Để thân khớp bị xoắn.
- Lắp mặt bích không đồng tâm.
- Siết bulông không đều.
- Dùng sai gioăng làm kín.
- Để khớp nối chịu trọng lượng van.
- Bố trí tại vị trí khó kiểm tra.
- Không kiểm tra rung sau khi chạy thử.
- Không kiểm tra định kỳ sau thời gian sử dụng.
Những lỗi này có thể làm khớp nối nhanh bị rò, nứt cổ hàn, bung lưới bện hoặc giảm khả năng hấp thụ rung.
Gợi ý lựa chọn sản phẩm phù hợp
Với hệ thống cấp nước khu sản xuất có đường ống nhỏ, áp suất không quá cao và cần lắp đặt gọn, có thể cân nhắc khớp nối mềm inox nối ren. Tuy nhiên, với đường ống cấp chính, cụm bơm, tuyến có lưu lượng lớn hoặc vị trí cần tháo lắp bảo trì thường xuyên, khớp nối mềm inox nối bích thường phù hợp hơn vì liên kết chắc chắn, dễ kiểm tra và thuận tiện khi thay thế trong quá trình vận hành nhà xưởng.
Khi đặt hàng, nên cung cấp kích thước DN, chiều dài, áp suất, môi chất, nhiệt độ, kiểu kết nối, tiêu chuẩn mặt bích, vị trí lắp gần bơm hay gần thiết bị và hình ảnh thực tế. Những thông tin này giúp chọn đúng sản phẩm, tránh phải sửa lại sau khi lắp.
Kết luận
Khớp nối mềm inox dùng cho hệ thống cấp nước khu sản xuất nên được bố trí tại các vị trí gần máy bơm, gần thiết bị, đoạn ống có rung động hoặc điểm cần tháo lắp bảo trì. Sản phẩm giúp giảm rung, hạn chế lực tác động lên đường ống và bảo vệ các điểm kết nối quan trọng.
Khi bố trí cần chú ý không để khớp nối chịu trọng lượng đường ống, không kéo căng, không xoắn, không lắp lệch tâm quá mức và phải có giá đỡ phù hợp. Với đường ống lớn hoặc cụm bơm cấp nước chính, dạng nối bích thường là lựa chọn an toàn và thuận tiện hơn cho khu sản xuất.
