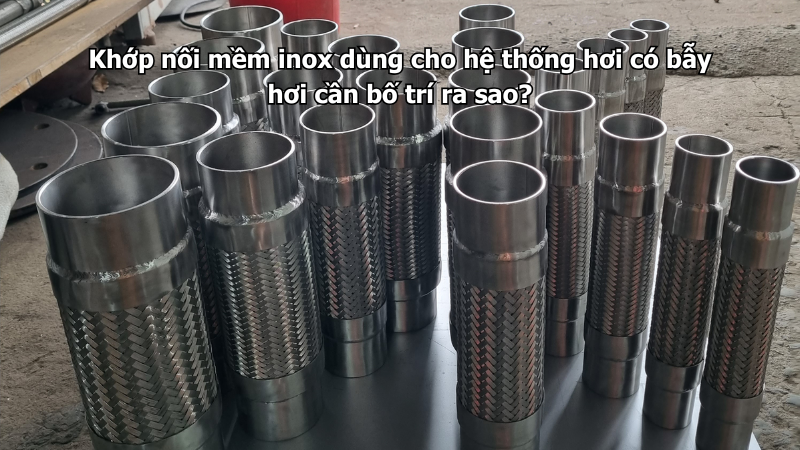

Hệ thống hơi có bẫy hơi thường xuất hiện trong nhà máy sử dụng hơi nóng để gia nhiệt, sấy, trao đổi nhiệt, hấp, tiệt trùng hoặc phục vụ dây chuyền sản xuất. Khi lắp khớp nối mềm inox trên tuyến hơi có bẫy hơi, cần bố trí đúng vị trí để tránh đọng nước ngưng, hạn chế rung động, giảm ứng suất nhiệt và bảo vệ đường ống trong quá trình vận hành.
Hệ thống hơi có bẫy hơi có đặc điểm gì?
Hệ thống hơi thường làm việc ở nhiệt độ cao, áp suất ổn định hoặc thay đổi theo tải sử dụng. Trong quá trình truyền nhiệt, hơi sẽ ngưng tụ thành nước ngưng. Bẫy hơi có nhiệm vụ xả nước ngưng ra khỏi hệ thống nhưng vẫn giữ lại hơi nóng trong đường ống.
Một số đặc điểm cần chú ý gồm:
- Nhiệt độ làm việc cao.
- Có áp suất hơi trong đường ống.
- Có nước ngưng sinh ra trong quá trình vận hành.
- Đường ống có giãn nở nhiệt.
- Có thể xuất hiện va đập nước nếu thoát nước ngưng không tốt.
- Bẫy hơi cần được lắp đúng chiều và đúng vị trí.
- Đường ống thường có van, mặt bích, lọc Y và điểm xả.
- Hệ thống cần kiểm tra định kỳ để tránh thất thoát hơi.
Vì vậy, khớp nối mềm inox trên hệ thống hơi không nên lắp tùy tiện, nhất là gần các điểm có nước ngưng hoặc cụm bẫy hơi.
Khớp nối mềm inox có dùng được cho hệ thống hơi có bẫy hơi không?
Khớp nối mềm inox có thể dùng cho hệ thống hơi có bẫy hơi nếu sản phẩm đáp ứng đúng nhiệt độ, áp suất, vật liệu và điều kiện lắp đặt. Sản phẩm thường được lắp để giảm rung, hỗ trợ giãn nở nhỏ và hạn chế lực truyền từ đường ống sang thiết bị.
Khớp nối mềm inox có thể hỗ trợ:
- Giảm rung từ thiết bị hoặc dòng hơi.
- Hạn chế lực tác động lên mặt bích, van và thiết bị.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Giảm ứng suất tại mối hàn và điểm nối cứng.
- Thuận tiện hơn khi tháo lắp cụm thiết bị.
- Hạn chế rò rỉ do rung động lâu ngày.
- Bảo vệ đường ống gần thiết bị trao đổi nhiệt, nồi hơi hoặc cụm gia nhiệt.
Tuy nhiên, khớp nối mềm inox không thay thế bẫy hơi và cũng không thay thế hoàn toàn khớp giãn nở. Nếu hệ thống hơi có tuyến ống dài, giãn nở lớn hoặc nước ngưng nhiều, cần bố trí đầy đủ điểm xả, điểm neo và thiết bị bù giãn nở phù hợp.
Không nên lắp khớp nối tại điểm đọng nước ngưng
Điểm đọng nước ngưng là vị trí rất nhạy cảm trong hệ thống hơi. Nếu khớp nối mềm inox nằm tại khu vực này, nước ngưng có thể tích tụ bên trong thân ống mềm, làm tăng nguy cơ va đập nước, ăn mòn và giảm tuổi thọ sản phẩm.
Không nên lắp khớp nối tại:
- Điểm thấp nhất của tuyến hơi nếu không có xả ngưng.
- Đoạn ống võng xuống.
- Vị trí ngay trước bẫy hơi nhưng không có bố trí thoát nước phù hợp.
- Khu vực dễ tích tụ nước ngưng khi hệ thống dừng.
- Đoạn ống có hướng dốc sai.
- Vị trí thường xuyên có tiếng va đập nước.
Khớp nối mềm inox nên được bố trí trên đoạn ống có khả năng thoát nước ngưng tốt, không để thân khớp trở thành điểm chứa nước.
Cần bố trí bẫy hơi trước khi nước ngưng đi vào khớp nối
Với các tuyến hơi dài, gần thiết bị trao đổi nhiệt hoặc điểm cuối tuyến, nước ngưng cần được xả ra trước khi gây ảnh hưởng đến khớp nối và thiết bị phía sau. Bẫy hơi cần được đặt ở vị trí phù hợp để nước ngưng thoát ra đúng hướng.
Khi bố trí cần chú ý:
- Bẫy hơi phải nằm tại điểm có khả năng gom nước ngưng.
- Đường ống cần có độ dốc phù hợp về phía điểm xả.
- Trước bẫy hơi nên có lọc Y để bảo vệ bẫy.
- Nên có van khóa để bảo trì cụm bẫy hơi.
- Nên có đường bypass nếu hệ thống yêu cầu vận hành liên tục.
- Không để khớp nối nằm ở vị trí chịu nước ngưng tích tụ.
- Cần kiểm tra hướng lắp của bẫy hơi theo thiết kế.
Nếu nước ngưng không được xả đúng, khớp nối mềm inox sẽ phải làm việc trong điều kiện bất lợi hơn, đặc biệt khi hệ thống khởi động lại sau thời gian dừng.
Chọn vị trí lắp khớp nối trên đoạn ống hơi
Khớp nối mềm inox nên được bố trí tại đoạn ống thẳng, dễ quan sát và dễ kiểm tra. Vị trí lắp cần tránh điểm đọng nước, tránh khu vực quá sát co cút và tránh nơi đường ống chưa được cố định chắc chắn.
Nên ưu tiên các vị trí:
- Gần thiết bị cần giảm rung.
- Gần đầu nối thiết bị gia nhiệt hoặc trao đổi nhiệt.
- Đoạn ống thẳng sau khi đã có điểm xả nước ngưng hợp lý.
- Vị trí dễ tháo lắp khi bảo trì.
- Vị trí không bị kéo lệch bởi đường ống.
- Vị trí có đủ không gian kiểm tra mặt bích, gioăng và lưới bện.
- Vị trí có thể bố trí giá đỡ phù hợp.
Không nên lắp khớp nối ở đoạn ống bị võng hoặc nơi hai đầu kết nối không đồng tâm.
Chọn theo nhiệt độ và áp suất hơi
Hơi nóng có nhiệt độ và áp suất cao hơn nhiều hệ thống nước thông thường. Vì vậy, khớp nối mềm inox dùng cho hệ hơi cần được chọn theo thông số làm việc thực tế, không chỉ chọn theo DN.
Cần xác định:
- Áp suất hơi vận hành bình thường.
- Áp suất hơi lớn nhất.
- Nhiệt độ hơi vận hành.
- Nhiệt độ cao nhất có thể xuất hiện.
- Áp suất thử kín của hệ thống.
- Hệ thống chạy liên tục hay theo ca.
- Có chu kỳ nóng nguội thường xuyên không.
- Có khả năng va đập nước khi khởi động không.
Không nên chọn khớp nối có thông số sát với điều kiện vận hành. Với hệ thống hơi, nên có mức dự phòng phù hợp để bảo đảm an toàn và tuổi thọ.
Chọn vật liệu inox phù hợp
Khớp nối mềm inox dùng cho hơi thường cần vật liệu có khả năng chịu nhiệt, chịu áp và chống ăn mòn tốt. Phần ống sóng, lưới bện, cổ hàn, mặt bích và mối hàn đều cần được kiểm tra.
Inox 304 có thể dùng cho nhiều hệ thống hơi thông thường, môi trường không ăn mòn mạnh và điều kiện vận hành ổn định.
Inox 316 hoặc 316L nên cân nhắc khi:
- Môi trường lắp đặt ẩm nhiều.
- Hơi có tạp chất hoặc hóa chất.
- Khu vực gần môi trường ăn mòn.
- Hệ thống yêu cầu độ bền cao hơn.
- Vị trí khó thay thế, cần tuổi thọ ổn định hơn.
Với hệ thống hơi, không nên chỉ quan tâm thân ống mềm mà bỏ qua mặt bích, gioăng và bulông vì các chi tiết này cũng chịu nhiệt trực tiếp.
Gioăng mặt bích phải chịu được hơi nóng
Gioăng là chi tiết dễ gây rò rỉ nếu chọn sai. Trong hệ thống hơi, gioăng phải chịu nhiệt, chịu áp và không bị lão hóa nhanh khi tiếp xúc hơi nóng.
Khi chọn gioăng cần chú ý:
- Phù hợp với nhiệt độ hơi.
- Phù hợp với áp suất hơi.
- Không bị chai cứng nhanh.
- Phù hợp với tiêu chuẩn mặt bích.
- Chịu được chu kỳ nóng nguội.
- Không bị phá hủy bởi nước ngưng hoặc hóa chất trong hệ thống.
Không nên dùng gioăng cao su thông thường cho hệ thống hơi nếu chưa kiểm tra giới hạn nhiệt độ. Khi gioăng không phù hợp, mặt bích có thể xì hơi sau vài chu kỳ vận hành.
Cần bố trí giá đỡ và điểm cố định hợp lý
Đường ống hơi thường giãn nở khi nóng lên. Nếu thiếu giá đỡ, thiếu điểm cố định hoặc bố trí sai, lực giãn nở có thể truyền trực tiếp vào khớp nối mềm inox.
Cần chú ý:
- Không để khớp nối chịu trọng lượng đường ống.
- Không để van, lọc Y hoặc cụm bẫy hơi treo lên khớp nối.
- Cần có giá đỡ trước và sau khớp nối.
- Cần điểm cố định phù hợp trên tuyến hơi dài.
- Cần giá dẫn hướng nếu có dịch chuyển nhiệt rõ rệt.
- Không khóa cứng khớp nối làm mất khả năng linh hoạt.
- Không để đường ống võng tạo điểm đọng nước ngưng.
Khớp nối mềm inox chỉ nên tiếp nhận rung động và dịch chuyển nhỏ trong giới hạn thiết kế, không phải bộ phận chịu tải chính của tuyến hơi.
Không dùng khớp nối để thay thế khớp giãn nở
Trên hệ thống hơi, giãn nở nhiệt là vấn đề rất quan trọng. Đường ống càng dài, nhiệt độ càng cao thì mức giãn nở càng lớn. Khớp nối mềm inox có thể hỗ trợ một phần linh hoạt, nhưng không nên dùng để thay thế khớp giãn nở chuyên dụng trong các tuyến có dịch chuyển lớn.
Cần kiểm tra:
- Chiều dài tuyến hơi.
- Mức chênh lệch nhiệt độ khi vận hành.
- Hướng giãn nở chính của đường ống.
- Vị trí điểm neo.
- Vị trí giá dẫn hướng.
- Có cần bù giãn nở bằng loop, khớp giãn nở hoặc giải pháp riêng không.
Nếu khớp nối mềm inox liên tục bị kéo nén do giãn nở nhiệt, sản phẩm dễ bị mỏi kim loại, nứt cổ hàn và rò hơi.
Lưu ý khi lắp gần bẫy hơi
Nếu khớp nối mềm inox được lắp gần cụm bẫy hơi, cần bố trí sao cho không ảnh hưởng đến khả năng gom và xả nước ngưng. Cụm bẫy hơi thường có van khóa, lọc Y, bẫy hơi, van một chiều và đường xả, nên trọng lượng và thao tác bảo trì cần được tính trước.
Khi lắp gần bẫy hơi cần chú ý:
- Không để cụm bẫy hơi treo trực tiếp lên khớp nối.
- Không lắp khớp nối làm sai hướng dốc của đường ngưng.
- Không để thân khớp trở thành điểm thấp nhất giữ nước.
- Không lắp ở vị trí khó tháo bẫy hơi.
- Không để khớp nối bị ảnh hưởng bởi nước ngưng xả nóng.
- Cần có khoảng trống để kiểm tra rò hơi và thay gioăng.
- Cần bảo đảm bẫy hơi hoạt động đúng sau khi lắp đặt.
Bẫy hơi hỏng hoặc tắc có thể làm nước ngưng tích tụ, gây va đập nước và ảnh hưởng đến cả khớp nối lẫn đường ống.
Lưu ý khi khởi động hệ thống hơi
Khi hệ thống hơi bắt đầu vận hành, nước ngưng thường xuất hiện nhiều hơn do đường ống còn lạnh. Nếu xả ngưng không tốt, nước ngưng có thể bị đẩy theo dòng hơi và gây va đập mạnh.
Trước khi đưa hệ thống vào vận hành ổn định, cần kiểm tra:
- Van xả nước ngưng.
- Tình trạng bẫy hơi.
- Độ dốc đường ống.
- Các điểm thấp trên tuyến hơi.
- Mặt bích khớp nối có xì không.
- Thân khớp có rung bất thường không.
- Lưới bện có bị kéo căng không.
- Có tiếng va đập nước trong đường ống không.
Nếu nghe tiếng va đập mạnh hoặc thấy khớp nối rung bất thường khi khởi động, cần kiểm tra lại thoát nước ngưng trước khi tiếp tục vận hành.
Những lỗi thường gặp khi bố trí
Một số lỗi cần tránh gồm:
- Lắp khớp nối tại điểm thấp dễ đọng nước.
- Không bố trí bẫy hơi hoặc xả ngưng đúng vị trí.
- Chọn khớp nối chỉ theo DN.
- Không kiểm tra nhiệt độ và áp suất hơi.
- Dùng gioăng không chịu nhiệt.
- Để khớp nối chịu trọng lượng cụm van hoặc bẫy hơi.
- Dùng khớp nối để bù giãn nở nhiệt lớn.
- Kéo căng hoặc ép ngắn khớp nối khi lắp.
- Siết mặt bích không đều.
- Không kiểm tra sau chu kỳ nóng nguội đầu tiên.
- Không bảo trì bẫy hơi định kỳ.
- Không xử lý hiện tượng va đập nước.
Những lỗi này có thể làm khớp nối nhanh rò, nứt cổ hàn, bung lưới bện hoặc giảm tuổi thọ rõ rệt.
Dấu hiệu cần kiểm tra hoặc thay thế
Khớp nối mềm inox trên hệ thống hơi có bẫy hơi cần được kiểm tra định kỳ, nhất là tại các vị trí gần thiết bị gia nhiệt, điểm xả ngưng hoặc khu vực có rung động.
Cần kiểm tra khi thấy:
- Có hơi rò tại mặt bích hoặc cổ hàn.
- Gioăng bị xì sau khi hệ thống nóng lên.
- Thân khớp bị kéo căng, võng hoặc xoắn.
- Lưới bện bị bung, đứt hoặc dồn sợi.
- Mối hàn đổi màu bất thường hoặc nứt.
- Có tiếng va đập nước trong đường ống.
- Bẫy hơi không xả hoặc xả liên tục bất thường.
- Bulông mặt bích bị lỏng sau vận hành.
- Đường ống rung mạnh khi cấp hơi.
- Khớp nối nằm tại vị trí có nước ngưng đọng.
Khi khớp nối đã rò hơi, biến dạng hoặc hư lớp lưới bện, nên thay mới đúng thông số và xử lý nguyên nhân từ hệ thống trước khi lắp lại.
Kết luận
Khớp nối mềm inox dùng cho hệ thống hơi có bẫy hơi cần được bố trí trên đoạn ống phù hợp, tránh điểm đọng nước ngưng, tránh lắp sai hướng dốc và không để cụm bẫy hơi hoặc đường ống nặng treo lên thân khớp. Sản phẩm phải được chọn theo nhiệt độ, áp suất, vật liệu inox, gioăng chịu nhiệt và điều kiện vận hành thực tế.
Khi hệ thống hơi có tuyến ống dài, giãn nở nhiệt lớn hoặc cần bù dịch chuyển rõ rệt, không nên dùng khớp nối mềm inox để thay thế hoàn toàn giải pháp bù giãn nở. Có thể tham khảo thêm Khớp co giãn inox để lựa chọn phương án phù hợp hơn cho các tuyến hơi có nhiệt độ cao và dịch chuyển nhiệt đáng kể.
