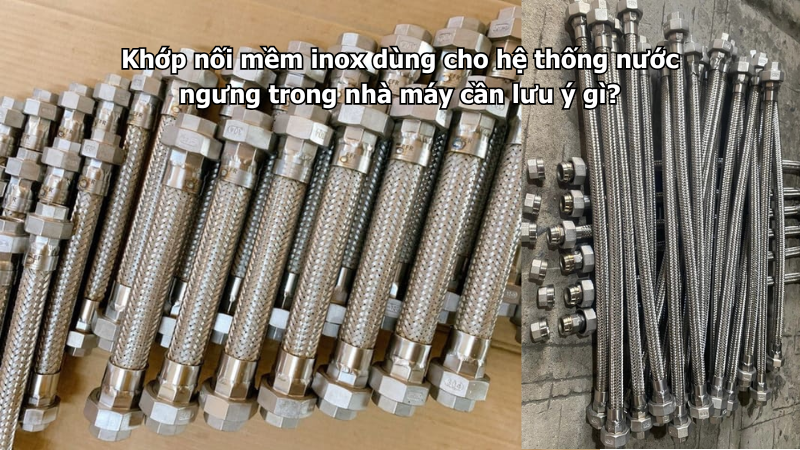

Hệ thống nước ngưng trong nhà máy thường xuất hiện sau các thiết bị sử dụng hơi như bộ trao đổi nhiệt, nồi nấu, bồn gia nhiệt, máy sấy, thiết bị hấp hoặc đường ống hơi. Khi bố trí khớp nối mềm inox cho tuyến nước ngưng, cần chú ý đến nhiệt độ, áp suất, hiện tượng búa nước, ăn mòn và cách lắp đặt. Nếu chọn sai, khớp nối có thể nhanh bị rò, nứt cổ hàn, biến dạng thân ống hoặc hư gioăng mặt bích.
Hệ thống nước ngưng trong nhà máy là gì?
Nước ngưng là phần hơi nước sau khi truyền nhiệt bị mất nhiệt và chuyển lại thành nước. Dòng nước này thường có nhiệt độ cao, đôi khi còn lẫn hơi, áp suất thay đổi và có thể xuất hiện va đập trong đường ống nếu xả không đúng cách.
Trong nhà máy, nước ngưng thường xuất hiện tại:
- Sau bộ trao đổi nhiệt.
- Sau bẫy hơi.
- Sau thiết bị gia nhiệt.
- Đường hồi nước ngưng về bồn chứa.
- Đường xả nước ngưng từ tuyến hơi.
- Hệ thống thu hồi nước ngưng nồi hơi.
- Đường ống sau các thiết bị sử dụng hơi trong sản xuất.
Do nhiệt độ nước ngưng thường cao hơn nước cấp thông thường, các thiết bị lắp trên tuyến này cần được chọn đúng theo điều kiện thực tế.
Khớp nối mềm inox có dùng được cho nước ngưng không?
Khớp nối mềm inox có thể dùng cho hệ thống nước ngưng nếu sản phẩm đáp ứng đúng nhiệt độ, áp suất và điều kiện làm việc. Sản phẩm thường được dùng tại các vị trí cần giảm rung, hỗ trợ tháo lắp thiết bị hoặc giảm lực tác động lên đường ống.
Khớp nối mềm inox có thể hỗ trợ:
- Giảm rung từ bơm hồi nước ngưng.
- Hạn chế lực tác động lên mặt bích thiết bị.
- Hỗ trợ sai lệch nhỏ khi lắp đặt.
- Giảm ứng suất tại mối hàn và đầu nối.
- Thuận tiện khi tháo lắp bẫy hơi, van hoặc thiết bị.
- Tạo đoạn nối linh hoạt trong hệ thống đường ống nóng.
- Hạn chế rò rỉ do kết nối cứng chịu rung lâu ngày.
Tuy nhiên, khớp nối mềm inox không phải thiết bị xử lý búa nước hoặc bù giãn nở nhiệt lớn. Nếu hệ thống nước ngưng có va đập mạnh, cần xử lý nguyên nhân từ thiết kế và vận hành.
Cần chú ý nhiệt độ nước ngưng
Nước ngưng thường có nhiệt độ cao, đặc biệt khi vừa ra khỏi thiết bị trao đổi nhiệt hoặc bẫy hơi. Vì vậy, khi chọn khớp nối mềm inox cần kiểm tra kỹ nhiệt độ làm việc.
Cần xác định:
- Nhiệt độ vận hành bình thường.
- Nhiệt độ cao nhất có thể xuất hiện.
- Nước ngưng có lẫn hơi hay không.
- Hệ thống làm việc liên tục hay theo từng mẻ.
- Có chu kỳ nóng nguội thường xuyên không.
- Nhiệt độ môi trường xung quanh vị trí lắp.
Không nên chọn khớp nối chỉ theo kích thước đường ống. Với nước ngưng nhiệt độ cao, gioăng, đầu nối, mặt bích và vật liệu làm kín cũng phải phù hợp.
Chọn đúng áp suất làm việc
Tuyến nước ngưng có thể là đường hồi về bồn chứa, đường sau bẫy hơi hoặc đường có bơm thu hồi nước ngưng. Mỗi vị trí có áp suất khác nhau.
Khi chọn khớp nối cần kiểm tra:
- Áp suất vận hành bình thường.
- Áp suất lớn nhất trong hệ thống.
- Áp suất khi bơm hồi nước ngưng hoạt động.
- Áp suất sau bẫy hơi.
- Khả năng tăng áp khi van đóng mở.
- Áp suất thử kín của đường ống.
Không nên lấy áp suất thử làm áp suất vận hành liên tục. Với hệ thống có nhiệt độ cao, cần kiểm tra khả năng chịu áp của khớp nối tại đúng mức nhiệt độ làm việc.
Chú ý hiện tượng búa nước
Búa nước là vấn đề rất đáng lưu ý trong hệ thống nước ngưng. Khi nước ngưng di chuyển với tốc độ cao hoặc bị hơi đẩy mạnh, dòng nước có thể va đập vào van, co, cút, mặt bích và khớp nối.
Búa nước có thể gây:
- Rung giật đường ống.
- Tiếng va đập lớn khi vận hành.
- Nứt mối hàn cổ khớp nối.
- Bung hoặc đứt lớp lưới bện.
- Xì gioăng mặt bích.
- Biến dạng thân ống mềm.
- Làm lỏng bulông.
- Gây rò rỉ tại van và bẫy hơi.
Khớp nối mềm inox chỉ có thể giảm một phần rung động, không thể thay thế giải pháp xử lý búa nước. Cần kiểm tra độ dốc đường ống, bẫy hơi, điểm xả, cách vận hành van và khả năng thoát nước ngưng.
Chọn vật liệu inox phù hợp
Khớp nối mềm inox cho nước ngưng thường dùng inox 304 hoặc inox 316 tùy môi trường làm việc.
Inox 304 phù hợp với nhiều hệ thống nước ngưng thông thường, nước nóng và môi trường công nghiệp không quá ăn mòn. Đây là lựa chọn phổ biến nhờ độ bền ổn định và chi phí hợp lý.
Inox 316 hoặc 316L nên được cân nhắc khi:
- Nước ngưng có hóa chất xử lý.
- Môi trường xung quanh ẩm nhiều.
- Khu vực có hơi hóa chất.
- Hệ thống yêu cầu tuổi thọ cao hơn.
- Đường ống đặt gần khu xử lý nước thải.
- Môi chất có nguy cơ ăn mòn cao hơn thông thường.
Khi chọn sản phẩm, cần kiểm tra cả phần ống sóng, lớp lưới bện, đầu nối, mặt bích và mối hàn. Không nên chỉ quan tâm riêng vật liệu phần ống mềm.
Chọn kiểu kết nối phù hợp
Khớp nối mềm inox dùng cho nước ngưng có thể sử dụng dạng nối ren hoặc nối bích, tùy kích thước đường ống và vị trí lắp đặt.
Khớp nối mềm inox nối ren
Dạng nối ren phù hợp với đường ống nhỏ, tuyến phụ trợ hoặc vị trí lắp gọn. Khi dùng cho nước ngưng nhiệt độ cao, cần chọn vật liệu làm kín ren chịu nhiệt phù hợp.
Khi lắp đặt, không được xoay thân khớp để siết ren. Cần giữ cố định đầu nối để tránh làm xoắn phần ống mềm và lớp lưới bện.
Khớp nối mềm inox nối bích
Dạng nối bích phù hợp với đường ống lớn, tuyến hồi nước ngưng chính, vị trí gần bơm hoặc khu vực cần tháo lắp bảo trì. Mặt bích cần đúng tiêu chuẩn, đúng cấp áp suất và dùng gioăng phù hợp với nước nóng.
Với đường ống nước ngưng trong nhà máy, khớp nối mềm inox nối bích thường phù hợp cho các tuyến có kích thước lớn, nhiệt độ cao hoặc cần kiểm tra định kỳ vì kết nối chắc chắn, dễ tháo lắp và thuận tiện khi bảo trì hệ thống.
Gioăng làm kín phải chịu nhiệt
Gioăng là bộ phận rất quan trọng với khớp nối dạng mặt bích. Nếu gioăng không chịu được nhiệt độ của nước ngưng, vị trí mặt bích có thể nhanh bị xì sau vài chu kỳ nóng nguội.
Khi chọn gioăng cần chú ý:
- Nhiệt độ nước ngưng.
- Áp suất làm việc.
- Tần suất nóng nguội.
- Kiểu mặt bích.
- Mức rung tại vị trí lắp.
- Tính chất môi chất trong đường ống.
Không nên dùng gioăng cao su thông thường nếu chưa kiểm tra giới hạn nhiệt độ. Với nước ngưng nóng, gioăng sai loại có thể bị chai cứng, biến dạng và rò rỉ.
Không để khớp nối chịu trọng lượng đường ống
Khớp nối mềm inox không phải giá đỡ đường ống. Nếu đường ống nước ngưng thiếu giá đỡ, thân khớp có thể bị võng, kéo căng và chịu lực uốn liên tục.
Hậu quả có thể gồm:
- Lưới bện bị căng lệch.
- Thân ống bị biến dạng.
- Mối hàn hai đầu nhanh nứt.
- Mặt bích xì gioăng.
- Bulông thường xuyên bị lỏng.
- Khớp nối giảm khả năng hấp thụ rung.
- Rò rỉ tại cổ hàn hoặc đầu nối.
Đường ống, van, bẫy hơi và phụ kiện phải có giá đỡ riêng. Khớp nối chỉ nên làm nhiệm vụ tạo đoạn kết nối linh hoạt trong giới hạn cho phép.
Chú ý giãn nở nhiệt của đường ống
Nước ngưng có nhiệt độ cao nên đường ống có thể giãn nở khi vận hành. Nếu tuyến ống dài, lực giãn nở có thể truyền về khớp nối, van, bẫy hơi hoặc thiết bị.
Khớp nối mềm inox có thể tiếp nhận một phần dịch chuyển nhỏ, nhưng không nên dùng để bù toàn bộ giãn nở nhiệt của tuyến ống.
Cần kiểm tra:
- Chiều dài tuyến nước ngưng.
- Mức chênh lệch nhiệt độ.
- Hướng giãn nở của đường ống.
- Vị trí điểm cố định.
- Vị trí giá dẫn hướng.
- Có cần khớp giãn nở chuyên dụng hay không.
Nếu khớp nối bị kéo nén liên tục do giãn nở nhiệt, sản phẩm có thể nhanh mỏi kim loại và rò tại mối hàn.
Vị trí lắp đặt nên bố trí thế nào?
Khớp nối mềm inox nên được lắp ở vị trí dễ kiểm tra, dễ tháo lắp và không bị đọng nước bất thường. Với tuyến nước ngưng, cần đặc biệt chú ý hướng dòng chảy và khả năng thoát nước.
Nên ưu tiên các vị trí:
- Gần bơm hồi nước ngưng.
- Gần thiết bị cần tháo lắp bảo trì.
- Đoạn ống có rung nhẹ từ thiết bị.
- Vị trí cần giảm lực tác động lên mặt bích.
- Khu vực có đủ không gian kiểm tra.
- Đoạn ống đã có giá đỡ phù hợp.
Không nên lắp tại vị trí dễ bị va đập, ngập nước, thiếu giá đỡ hoặc nơi khớp nối phải chịu chuyển động vượt giới hạn thiết kế.
Lưu ý khi lắp đặt
Lắp đặt đúng kỹ thuật giúp khớp nối mềm inox làm việc ổn định hơn trên tuyến nước ngưng.
Cần chú ý:
- Căn chỉnh hai đầu ống trước khi lắp.
- Không kéo căng khớp nối để bù thiếu chiều dài.
- Không ép ngắn sản phẩm để lắp vào khoảng hẹp.
- Không để thân khớp bị xoắn.
- Không uốn gấp sát đầu nối.
- Không dùng bulông để kéo hai mặt bích lệch tâm.
- Siết bulông đều theo đường chéo.
- Dùng gioăng chịu nhiệt phù hợp.
- Bố trí giá đỡ đường ống chắc chắn.
- Kiểm tra rò rỉ sau khi tăng nhiệt.
- Theo dõi rung động khi hệ thống vận hành.
Sau khi chạy thử, nên kiểm tra lại khu vực mặt bích, cổ hàn và lớp lưới bện. Các lỗi nhỏ ở giai đoạn đầu có thể phát hiện sớm trước khi gây sự cố lớn.
Dấu hiệu cần kiểm tra hoặc thay thế
Khớp nối mềm inox trên tuyến nước ngưng cần được kiểm tra định kỳ, nhất là tại các vị trí gần bẫy hơi, bơm hồi hoặc khu vực có rung giật.
Cần kiểm tra khi thấy:
- Có nước nóng rò quanh đầu nối.
- Mặt bích bị ẩm hoặc xì gioăng.
- Thân khớp bị móp, võng hoặc kéo căng.
- Lưới bện bị bung, đứt hoặc dồn sợi.
- Mối hàn có vết nứt hoặc đổi màu bất thường.
- Bulông mặt bích bị lỏng.
- Đường ống có tiếng va đập.
- Khớp nối rung mạnh khi hệ thống xả nước ngưng.
- Gioăng bị chai cứng hoặc biến dạng.
- Có dấu hiệu ăn mòn tại cổ hàn.
Khi khớp nối đã rò rỉ, nứt mối hàn hoặc lưới bện hư hỏng, nên thay sản phẩm mới đúng thông số. Không nên hàn vá tạm trên phần ống mềm đang làm việc với nước nóng.
Kết luận
Khớp nối mềm inox dùng cho hệ thống nước ngưng trong nhà máy cần được lựa chọn theo nhiệt độ, áp suất, vật liệu, kiểu kết nối, gioăng làm kín và vị trí lắp đặt. Đây là tuyến ống có điều kiện làm việc đặc thù vì nước ngưng thường nóng, có thể lẫn hơi và dễ phát sinh búa nước nếu thoát không tốt.
Khi lắp đặt cần tránh kéo căng, xoắn, uốn gấp hoặc để khớp nối chịu trọng lượng đường ống. Đồng thời, cần bố trí giá đỡ phù hợp, kiểm tra bẫy hơi, điểm xả nước ngưng và theo dõi rung động trong quá trình vận hành. Với tuyến hồi nước ngưng chính, đường ống kích thước lớn, khu vực gần bơm hồi hoặc vị trí cần tháo lắp bảo trì định kỳ, khớp nối mềm inox mặt bích thường phù hợp hơn vì liên kết chắc chắn, dễ kiểm tra mặt bích, dễ thay gioăng và thuận tiện khi bảo dưỡng hệ thống trong nhà máy.
