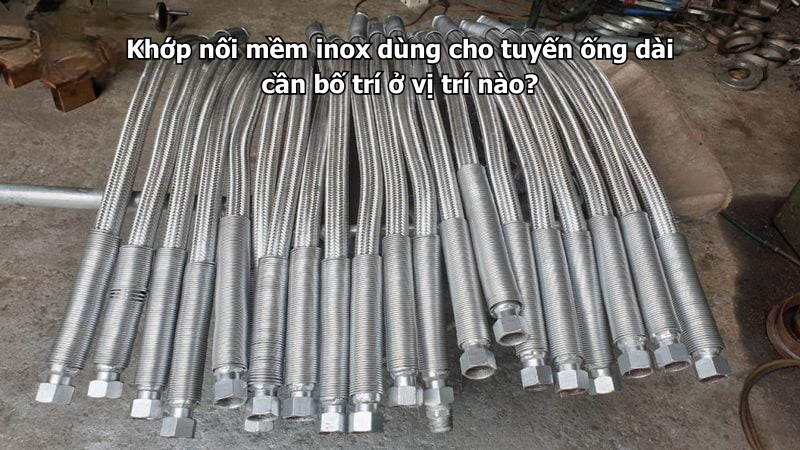

Khớp nối mềm inox dùng cho tuyến ống dài cần bố trí tại những vị trí có rung động, áp lực thay đổi, gần máy bơm, gần thiết bị, đoạn có khả năng giãn nở nhiệt hoặc điểm cần bảo vệ mối nối. Không nên lắp khớp nối mềm inox tùy tiện trên toàn tuyến, vì nếu đặt sai vị trí, sản phẩm có thể không giảm rung hiệu quả, dễ bị võng, lệch tâm, rò mặt bích hoặc nhanh hỏng khi hệ thống vận hành lâu dài.
Để tham khảo thêm các dòng sản phẩm thực tế, bạn có thể xem danh mục khớp nối mềm inox đang được sử dụng phổ biến cho hệ thống đường ống công nghiệp, cấp nước, nước nóng, khí nén, HVAC, PCCC và phòng bơm.
Khớp nối mềm inox dùng cho tuyến ống dài có cần bố trí đúng vị trí không?
Có, tuyến ống dài càng cần bố trí khớp nối mềm inox đúng vị trí. Với các đoạn ống ngắn, ít rung và ít thay đổi nhiệt độ, khớp nối mềm inox có thể chỉ cần lắp tại vị trí gần máy bơm hoặc thiết bị. Nhưng với tuyến ống dài, hệ thống thường chịu nhiều yếu tố hơn như trọng lượng đường ống lớn, áp lực thay đổi, giãn nở nhiệt, rung động truyền xa, nhiều điểm treo đỡ và nhiều thiết bị lắp trên tuyến.
Nếu bố trí khớp nối mềm inox không đúng, sản phẩm có thể không phát huy được tác dụng giảm rung. Thậm chí, khớp nối còn có thể trở thành điểm yếu của hệ thống nếu bị đặt ở vị trí chịu tải trọng ống, bị kéo lệch, thiếu giá đỡ hoặc nằm quá xa nguồn rung cần xử lý.
Vì vậy, khi thiết kế hoặc lắp đặt cho tuyến ống dài, cần xác định rõ mục đích dùng khớp nối: giảm rung từ máy bơm, hỗ trợ bù chuyển vị nhỏ, bảo vệ thiết bị, giảm lực tại mặt bích, hỗ trợ tháo lắp bảo trì hay xử lý đoạn ống có nhiệt độ thay đổi. Mỗi mục đích sẽ có vị trí bố trí khác nhau.
Vị trí 1: Gần đầu hút và đầu đẩy máy bơm
Đây là vị trí phổ biến nhất khi lắp khớp nối mềm inox trên tuyến ống dài. Máy bơm là nguồn gây rung động, dao động áp lực và tiếng ồn. Nếu đường ống dài nối cứng trực tiếp với máy bơm, rung động có thể truyền dọc theo tuyến ống, làm lỏng bulong, hở gioăng, nứt mối hàn hoặc gây rung ở các thiết bị phía sau.
Lắp ở đầu hút máy bơm
Ở đầu hút, khớp nối mềm inox giúp giảm lực kéo từ tuyến ống dài lên mặt bích bơm. Tuy nhiên, đầu hút là vị trí nhạy cảm nên cần lắp cẩn thận. Khớp nối không được võng, không được lệch tâm và không được làm cản trở dòng nước vào bơm.
Nếu khớp nối quá dài hoặc thiếu giá đỡ, đường hút có thể bị võng, làm dòng chảy vào bơm không ổn định. Điều này có thể khiến bơm rung, ồn hoặc giảm hiệu suất.
Lắp ở đầu đẩy máy bơm
Ở đầu đẩy, áp lực thường cao hơn và dễ có dao động khi máy bơm khởi động, dừng hoặc khi van đóng mở. Khớp nối mềm inox lắp gần đầu đẩy giúp giảm rung truyền sang tuyến ống dài, bảo vệ van một chiều, van khóa, lọc Y, đồng hồ áp suất và các thiết bị phía sau.
Với đầu đẩy, nên chọn khớp nối có lưới bện inox chắc, đúng áp lực, đúng chiều dài và kết nối mặt bích nếu đường ống lớn hoặc áp lực cao.
Vị trí 2: Gần thiết bị tạo rung hoặc thiết bị cần bảo vệ
Trên tuyến ống dài, không chỉ máy bơm mới gây rung. Một số thiết bị khác như máy nén khí, thiết bị trao đổi nhiệt, cụm chiller, quạt công nghiệp, bộ lọc, cụm gia nhiệt hoặc thiết bị sản xuất cũng có thể tạo rung hoặc chịu lực từ đường ống.
Khớp nối mềm inox nên được bố trí gần các thiết bị này nếu cần giảm lực truyền giữa thiết bị và đường ống. Việc lắp đúng vị trí giúp hạn chế rung truyền sang mặt bích, mối hàn, van và các đầu nối.
Tuy nhiên, cần lưu ý không để khớp nối chịu trọng lượng của thiết bị. Nếu thiết bị nặng hoặc cụm van lớn, cần có giá đỡ riêng. Khớp nối chỉ nên làm nhiệm vụ giảm rung và bù sai lệch nhỏ, không phải điểm treo đỡ thiết bị.
Vị trí 3: Trên đoạn ống có nhiệt độ thay đổi hoặc giãn nở nhẹ
Với tuyến ống dài dẫn nước nóng, hơi nóng, dầu nóng hoặc nước tuần hoàn có nhiệt độ thay đổi, đường ống có thể giãn ra khi nóng và co lại khi nguội. Nếu toàn bộ tuyến bị cố định cứng, lực giãn nở có thể dồn vào mặt bích, van, mối hàn hoặc thiết bị.
Khớp nối mềm inox có thể hỗ trợ bù chuyển vị nhỏ và giảm lực căng cục bộ tại một số vị trí. Tuy nhiên, cần hiểu đúng rằng khớp nối mềm inox không thay thế hoàn toàn bộ bù giãn nở chuyên dụng cho tuyến ống dài có giãn nở lớn.
Nếu tuyến ống dài, nhiệt độ cao hoặc có yêu cầu tính toán giãn nở rõ ràng, cần xem xét thêm khớp giãn nở, điểm neo, điểm trượt và hướng giãn nở của đường ống. Khớp nối mềm inox chỉ phù hợp với các vị trí cần hỗ trợ linh hoạt nhỏ, không nên dùng để gánh toàn bộ chuyển vị của tuyến ống dài.
Vị trí 4: Gần cụm van đóng mở thường xuyên
Trên tuyến ống dài thường có van khóa, van một chiều, van điều khiển, van giảm áp, lọc Y hoặc đồng hồ đo. Nếu van đóng mở thường xuyên, áp lực có thể thay đổi đột ngột, gây rung hoặc va đập áp lực.
Khớp nối mềm inox có thể được bố trí gần cụm van nếu mục tiêu là giảm lực tác động lên mối nối và thiết bị xung quanh. Tuy nhiên, nếu nguyên nhân là van đóng quá nhanh gây sốc áp, cần xử lý cả cách vận hành van hoặc chọn van phù hợp hơn, không nên chỉ phụ thuộc vào khớp nối mềm.
Khi lắp gần cụm van, cần đảm bảo van và đường ống có giá đỡ riêng. Không để trọng lượng của van khóa, van một chiều hoặc lọc Y dồn lên khớp nối mềm inox.
Vị trí 5: Tại điểm chuyển hướng hoặc khu vực dễ rung trên tuyến ống dài
Tuyến ống dài thường có nhiều đoạn chuyển hướng, đi qua sàn, tường, giá đỡ, khung thép hoặc khu vực có thiết bị hoạt động xung quanh. Một số điểm chuyển hướng có thể chịu lực nhiều hơn do dòng chảy đổi hướng, rung động hoặc giãn nở nhiệt.
Khớp nối mềm inox có thể được cân nhắc tại những vị trí này nếu có nhu cầu giảm lực hoặc hỗ trợ chuyển vị nhỏ. Tuy nhiên, không phải mọi góc cua đều cần lắp khớp nối. Nếu đoạn chuyển hướng đã có giá đỡ tốt, áp lực ổn định và không rung, việc lắp thêm có thể không cần thiết.
Điều quan trọng là đánh giá đúng vị trí nào thực sự có lực tác động, rung động hoặc chuyển vị. Lắp quá nhiều khớp nối không đúng chỗ vừa tăng chi phí, vừa có thể làm hệ thống có thêm nhiều điểm cần bảo trì.
Vị trí 6: Gần điểm cần tháo lắp bảo trì
Với tuyến ống dài, việc bảo trì thường khó hơn vì hệ thống có nhiều đoạn, nhiều van và nhiều thiết bị. Khớp nối mềm inox dạng mặt bích có thể hỗ trợ tháo lắp, thay gioăng, kiểm tra thiết bị hoặc tách đoạn ống khi cần sửa chữa.
Nếu một đoạn ống thường xuyên cần bảo trì, nên bố trí khớp nối ở vị trí dễ tiếp cận, có đủ không gian siết bulong và có van khóa để cô lập đoạn cần sửa. Không nên đặt khớp nối ở nơi quá chật, bị che khuất, bị bọc kín hoặc khó quan sát rò rỉ.
Bố trí khớp nối ở vị trí dễ kiểm tra sẽ giúp phát hiện sớm rò nước, xì khí, lỏng bulong, bung lưới bện hoặc biến dạng thân khớp nối.
Không nên bố trí khớp nối mềm inox ở vị trí nào?
Không nên lắp khớp nối mềm inox tại vị trí phải chịu trọng lượng đường ống, van hoặc thiết bị nặng. Nếu khớp nối bị dùng như một điểm treo đỡ, thân ruột gà có thể bị võng, kéo lệch, nứt mối hàn hoặc rò tại cổ nối.
Không nên lắp tại vị trí hai mặt bích lệch tâm nhiều rồi cố kéo khớp nối vào cho vừa. Khớp nối chỉ hỗ trợ sai lệch nhỏ, không dùng để sửa lỗi thi công đường ống.
Không nên lắp quá xa nguồn rung nếu mục tiêu chính là giảm rung cho máy bơm hoặc máy nén. Lắp quá xa có thể làm hiệu quả giảm rung thấp hơn vì rung đã truyền qua nhiều thiết bị và mối nối trước đó.
Không nên lắp tại vị trí không thể kiểm tra hoặc bảo trì. Khớp nối mềm inox là phụ kiện cần được quan sát định kỳ, nhất là trên tuyến ống dài, áp lực cao hoặc môi trường công nghiệp.
Tuyến ống dài có cần lắp nhiều khớp nối mềm inox không?
Không có con số cố định cho mọi tuyến ống dài. Số lượng khớp nối mềm inox phụ thuộc vào chiều dài tuyến, môi chất, nhiệt độ, áp lực, vị trí máy bơm, số lượng thiết bị, cách bố trí giá đỡ và yêu cầu bảo trì.
Với tuyến ống dài nhưng áp lực ổn định, ít rung, nhiệt độ không thay đổi nhiều và giá đỡ tốt, có thể chỉ cần lắp khớp nối tại gần máy bơm hoặc thiết bị rung. Với tuyến ống dài có nước nóng, hơi nóng, áp lực thay đổi hoặc nhiều thiết bị, có thể cần bố trí thêm tại một số điểm kỹ thuật quan trọng.
Tuy nhiên, không nên lắp quá nhiều khớp nối mềm inox nếu không có mục đích rõ ràng. Mỗi khớp nối là một điểm kết nối cần gioăng, bulong, kiểm tra và bảo trì. Lắp đúng vị trí quan trọng hơn lắp nhiều.
Các yếu tố cần kiểm tra trước khi chọn vị trí lắp
Trước khi quyết định vị trí lắp, cần kiểm tra nguồn rung nằm ở đâu, áp lực làm việc bao nhiêu, tuyến ống có nhiệt độ thay đổi không, có đoạn nào giãn nở rõ không, thiết bị nào cần bảo vệ, vị trí nào cần tháo lắp bảo trì và đường ống đã có giá đỡ phù hợp chưa.
Cũng cần kiểm tra hướng dòng chảy, vị trí van khóa, van một chiều, lọc Y, đồng hồ áp suất và thiết bị đo. Khớp nối mềm inox không nhất thiết phải có chiều dòng chảy như van, nhưng vẫn cần lắp đúng trạng thái kỹ thuật: không xoắn, không kéo căng, không nén ép và không lệch tâm.
Với hệ thống lớn hoặc đường ống quan trọng, nên đánh dấu vị trí lắp trên bản vẽ hoặc sơ đồ trước khi thi công để tránh lắp theo cảm tính tại công trường.
Lưu ý về giá đỡ khi lắp trên tuyến ống dài
Giá đỡ là yếu tố rất quan trọng khi lắp khớp nối mềm inox trên tuyến ống dài. Đường ống dài có trọng lượng lớn, đặc biệt khi chứa đầy nước, hơi, dầu hoặc khí áp lực. Nếu thiếu giá đỡ, tải trọng sẽ dồn vào khớp nối.
Giá đỡ nên đặt trên đoạn ống cứng trước và sau khớp nối, không kẹp trực tiếp vào thân ruột gà hoặc lớp lưới bện. Mục tiêu là giữ hai đầu đường ống ổn định, thẳng hàng và không để khớp nối bị treo lơ lửng.
Với hệ thống nhiệt, cần phân biệt giữa giá đỡ chịu tải và điểm cố định. Nếu cố định sai vị trí, lực giãn nở có thể dồn vào khớp nối, làm sản phẩm nhanh hỏng sau nhiều chu kỳ nóng – nguội.
Lưu ý khi lắp đặt khớp nối mềm inox cho tuyến ống dài
Khi lắp đặt, cần căn chỉnh hai đầu kết nối thẳng hàng tương đối. Không dùng khớp nối để kéo bù đường ống lệch tâm. Nếu mặt bích không song song, cần chỉnh lại đường ống hoặc giá đỡ trước khi siết bulong.
Khớp nối phải nằm tự nhiên, không bị kéo căng, không bị nén ép, không bị xoắn lưới và không bị võng. Với dạng mặt bích, cần đặt gioăng đúng tâm, lắp đủ bulong và siết đều theo đường chéo. Với dạng nối ren, cần làm kín ren đúng cách và không xoay vặn thân mềm khi siết.
Sau khi lắp, nên chạy thử hệ thống ở áp lực thấp trước, sau đó tăng dần. Trong quá trình chạy thử, cần quan sát rung động, rò nước, xì khí, mặt bích, bulong và thân khớp nối.
Những lỗi thường gặp khi bố trí khớp nối trên tuyến ống dài
Lỗi đầu tiên là đặt khớp nối quá xa máy bơm nên khả năng giảm rung không rõ. Lỗi thứ hai là đặt khớp nối trên đoạn ống thiếu giá đỡ, khiến sản phẩm bị võng và lệch tâm. Lỗi thứ ba là dùng khớp nối để bù lệch đường ống quá nhiều.
Lỗi thứ tư là không tính đến giãn nở nhiệt trên tuyến ống dài. Lỗi thứ năm là lắp khớp nối ở vị trí khó kiểm tra, đến khi rò nước hoặc bung lưới mới phát hiện. Lỗi thứ sáu là chọn sai áp lực, sai chiều dài hoặc sai kiểu kết nối so với điều kiện vận hành.
Những lỗi này có thể làm khớp nối mềm inox nhanh hỏng dù sản phẩm ban đầu có chất lượng tốt.
Cách kiểm tra sau khi đưa tuyến ống dài vào vận hành
Sau khi vận hành, cần kiểm tra các khớp nối tại những vị trí quan trọng như gần máy bơm, gần cụm van, gần thiết bị trao đổi nhiệt và các đoạn có rung động. Cần quan sát thân ruột gà, lớp lưới bện, cổ nối, mối hàn, mặt bích, gioăng, bulong và giá đỡ.
Nếu thấy khớp nối bị võng, lệch tâm, rung mạnh, mặt bích thấm nước, lưới bện căng lệch hoặc thân phồng, cần dừng kiểm tra sớm. Không nên tiếp tục vận hành lâu dài vì lỗi nhỏ có thể phát triển thành rò lớn hoặc nứt mối hàn.
Với tuyến ống dài có nhiệt độ thay đổi, nên kiểm tra thêm sau các chu kỳ nóng – nguội đầu tiên. Với tuyến có máy bơm hoặc van đóng mở thường xuyên, nên kiểm tra sau khi hệ thống chạy thử và sau một thời gian vận hành thực tế.
Câu hỏi thường gặp về vị trí lắp khớp nối mềm inox cho tuyến ống dài
Với những tuyến ống dài có khả năng giãn nở, rung hoặc chuyển vị lớn hơn mức thông thường, bạn có thể tham khảo thêm khớp co giãn inox để cân nhắc giải pháp phù hợp hơn cho vị trí cần bù chuyển vị và giảm lực tác động trên hệ thống.
