Khớp nối mềm inox nối ren là dạng khớp nối có hai đầu kết nối bằng ren trong hoặc ren ngoài, thường dùng cho các hệ thống đường ống nhỏ và vừa. Sản phẩm giúp giảm rung, bù sai lệch nhỏ, hạn chế lực tác động lên đường ống và bảo vệ thiết bị trong quá trình vận hành.
Để tham khảo thêm các dòng sản phẩm thực tế, bạn có thể xem danh mục khớp nối mềm inox đang được sử dụng phổ biến cho hệ thống đường ống công nghiệp, hơi nóng, nước nóng và phòng bơm.
Khớp nối mềm inox nối ren là gì?
Khớp nối mềm inox nối ren là loại khớp nối mềm có phần thân làm bằng inox dạng sóng hoặc dạng ruột gà, bên ngoài có thể được bện lưới inox để tăng khả năng chịu áp. Hai đầu sản phẩm được gia công dạng ren để lắp trực tiếp với đường ống, van, thiết bị hoặc phụ kiện có cùng kiểu ren.
So với khớp nối mềm inox mặt bích, dạng nối ren thường nhỏ gọn hơn, dễ lắp đặt hơn và phù hợp với các đường ống có kích cỡ nhỏ. Sản phẩm thường được dùng ở các hệ thống dân dụng kỹ thuật, khí nén, nước nóng, nước sạch, thiết bị phụ trợ, máy bơm nhỏ, máy móc công nghiệp và những vị trí cần tháo lắp nhanh.
Điểm mạnh của khớp nối mềm inox nối ren là thi công đơn giản, không cần mặt bích, không cần nhiều bulong và không chiếm quá nhiều không gian lắp đặt. Tuy nhiên, loại này không phải lúc nào cũng phù hợp với đường ống lớn hoặc hệ thống có áp lực, rung động quá cao. Vì vậy, khi chọn dùng cần xem rõ kích cỡ DN, áp lực, nhiệt độ, môi chất và vị trí lắp đặt thực tế.
Cấu tạo của khớp nối mềm inox nối ren
Khớp nối mềm inox nối ren có cấu tạo khá gọn nhưng vẫn gồm nhiều bộ phận quan trọng. Mỗi bộ phận đều ảnh hưởng trực tiếp đến độ bền, khả năng chịu áp và hiệu quả giảm rung của sản phẩm.
Thân ống mềm inox
Thân ống mềm là bộ phận chính nằm ở giữa khớp nối. Phần này thường được làm từ inox 304 hoặc inox 316, thiết kế dạng sóng để tạo độ linh hoạt khi vận hành.
Nhờ cấu tạo dạng sóng, thân ống có thể hấp thụ rung động, bù chuyển vị nhỏ và hạn chế lực căng trên tuyến ống. Với hệ thống nước sạch, khí nén, nước nóng thông thường hoặc thiết bị phụ trợ, inox 304 thường đã đáp ứng tốt. Với môi trường có độ ăn mòn cao hơn, inox 316 sẽ là lựa chọn an toàn hơn.
Lớp lưới bện inox bên ngoài
Nhiều loại khớp nối mềm inox nối ren có thêm lớp lưới bện inox bên ngoài thân ống. Lớp lưới này giúp tăng khả năng chịu áp, hạn chế phồng thân ống và giữ cho khớp nối ổn định hơn khi hệ thống làm việc.
Với các hệ thống có áp lực thay đổi, rung nhẹ hoặc lắp gần máy bơm nhỏ, nên ưu tiên loại có lưới bện chắc chắn. Nếu chỉ dùng loại thân mềm không có lưới bện cho môi trường áp lực cao, sản phẩm có thể nhanh bị biến dạng hoặc giảm tuổi thọ.
Hai đầu nối ren
Hai đầu ren là bộ phận dùng để liên kết khớp nối với đường ống hoặc thiết bị. Tùy từng hệ thống, đầu ren có thể là ren trong, ren ngoài hoặc một đầu ren một đầu nối kiểu khác.
Khi chọn sản phẩm, cần kiểm tra kỹ kiểu ren, kích cỡ ren và tiêu chuẩn ren. Nếu chọn sai ren, khớp nối có thể không lắp vừa, dễ rò rỉ hoặc phải dùng thêm phụ kiện chuyển đổi, làm tăng chi phí và giảm độ gọn của hệ thống.
Mối hàn và cổ nối
Mối hàn là vị trí liên kết giữa thân ống mềm và đầu ren. Đây là khu vực cần kiểm tra kỹ vì thường chịu lực khi hệ thống rung, thay đổi áp lực hoặc có sự co giãn nhiệt.
Một khớp nối mềm inox nối ren chất lượng cần có mối hàn đều, chắc, không rỗ khí, không nứt và không có dấu hiệu gia công sơ sài. Nếu mối hàn yếu, sản phẩm có thể bị rò rỉ tại cổ nối dù phần thân inox vẫn còn tốt.

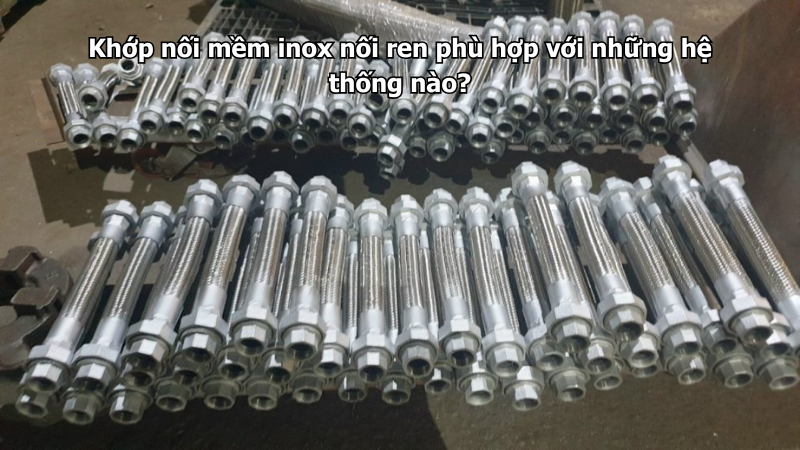

Khớp nối mềm inox nối ren phù hợp với những hệ thống nào?
Khớp nối mềm inox nối ren phù hợp nhất với các hệ thống đường ống nhỏ, vừa, cần lắp đặt nhanh, không yêu cầu kết nối mặt bích và không có lực cơ học quá lớn. Dưới đây là những hệ thống thường sử dụng loại khớp nối này.
Hệ thống nước sạch và nước sinh hoạt
Trong hệ thống nước sạch, nước sinh hoạt hoặc cấp nước kỹ thuật, khớp nối mềm inox nối ren có thể được dùng tại các đoạn ống nhỏ, gần máy bơm, gần thiết bị hoặc những vị trí cần giảm rung nhẹ.
Sản phẩm giúp hạn chế rung truyền từ thiết bị sang đường ống, giảm nguy cơ lỏng mối nối và hỗ trợ lắp đặt thuận tiện hơn. Với hệ thống nước thông thường, inox 304 là lựa chọn phổ biến vì có độ bền tốt, chống gỉ khá và chi phí hợp lý.
Hệ thống nước nóng dân dụng và công nghiệp nhẹ
Khớp nối mềm inox nối ren cũng có thể dùng cho các tuyến nước nóng nếu chọn đúng vật liệu và thông số làm việc. Khi nước nóng đi qua đường ống, nhiệt độ thay đổi có thể làm ống giãn nở hoặc co lại. Khớp nối mềm giúp bù một phần chuyển vị nhỏ, giảm lực tác động lên thiết bị và mối nối.
Tuy nhiên, với hệ thống nước nóng áp lực cao hoặc nhiệt độ lớn, cần kiểm tra kỹ giới hạn nhiệt độ, áp lực và chất lượng mối hàn. Không nên dùng loại nối ren thông thường cho môi trường vượt quá khả năng chịu đựng của sản phẩm.
Hệ thống khí nén
Khí nén là một trong những môi trường phù hợp với khớp nối mềm inox nối ren, đặc biệt ở các nhánh ống nhỏ, máy nén khí, thiết bị phụ trợ hoặc cụm máy có rung động nhẹ.
Khi máy nén hoạt động, rung động có thể truyền qua đường ống và làm lỏng các mối nối ren nếu lắp cứng hoàn toàn. Khớp nối mềm inox nối ren giúp giảm một phần dao động, hỗ trợ đường ống làm việc ổn định hơn.
Với hệ thống khí nén, cần chọn đúng áp lực làm việc và đảm bảo mối nối ren được làm kín tốt. Nếu lắp không đúng kỹ thuật, khí có thể rò rỉ tại chân ren, gây hao hụt áp và giảm hiệu suất hệ thống.
Hệ thống máy bơm nhỏ và thiết bị phụ trợ
Khớp nối mềm inox nối ren thường được lắp ở đầu vào hoặc đầu ra của máy bơm nhỏ, máy tăng áp, thiết bị trao đổi nhiệt nhỏ, bình chứa, bộ lọc hoặc các cụm thiết bị phụ trợ.
Ở những vị trí này, sản phẩm giúp giảm rung, hạn chế lực tác động lên ren và giúp quá trình tháo lắp bảo trì thuận tiện hơn. Với không gian hẹp, loại nối ren có ưu điểm là gọn, dễ lắp và không cần dùng mặt bích lớn.
Hệ thống HVAC và đường ống kỹ thuật nhỏ
Trong hệ thống HVAC, khớp nối mềm inox nối ren có thể dùng cho các nhánh ống kỹ thuật nhỏ, đường nước nóng, nước lạnh, nước tuần hoàn hoặc các đoạn nối với thiết bị phụ trợ.
Sản phẩm giúp giảm rung nhẹ, bù sai lệch nhỏ và hỗ trợ việc lắp đặt trong không gian kỹ thuật chật hẹp. Tuy nhiên, với tuyến ống lớn hoặc cụm bơm công suất cao, dạng mặt bích thường vẫn phù hợp hơn.
Dây chuyền sản xuất và thiết bị công nghiệp nhỏ
Một số dây chuyền sản xuất có các cụm máy nhỏ, đường ống phụ, nhánh cấp nước, khí nén hoặc chất lỏng kỹ thuật. Trong những trường hợp này, khớp nối mềm inox nối ren giúp kết nối nhanh, dễ thay thế và phù hợp với các vị trí không cần mặt bích.
Nếu môi trường có hóa chất nhẹ hoặc yêu cầu chống ăn mòn cao, nên kiểm tra kỹ vật liệu inox và gioăng làm kín nếu có. Không nên mặc định mọi loại inox nối ren đều dùng được cho mọi môi chất.
Khi nào không nên dùng khớp nối mềm inox nối ren?
Mặc dù tiện lợi, khớp nối mềm inox nối ren không phải lựa chọn phù hợp cho mọi hệ thống. Có những trường hợp nên chuyển sang dạng mặt bích, nối hàn hoặc loại khớp nối chuyên dụng hơn.
Không nên dùng cho đường ống quá lớn
Với đường ống kích cỡ lớn, kết nối ren thường không còn phù hợp vì khó đảm bảo độ chắc chắn và độ kín lâu dài. Lúc này, khớp nối mềm inox mặt bích thường là lựa chọn an toàn hơn.
Dạng mặt bích giúp phân bố lực đều hơn, chịu tải tốt hơn và dễ tháo lắp bảo trì trong các hệ thống công nghiệp.
Không nên dùng cho hệ thống rung động quá mạnh
Nếu hệ thống có rung động mạnh, áp lực thay đổi liên tục hoặc thiết bị công suất lớn, kết nối ren có thể bị ảnh hưởng sau thời gian vận hành. Rung lâu ngày có thể làm lỏng ren, rò rỉ hoặc giảm độ kín của mối nối.
Trong trường hợp này, nên cân nhắc khớp nối mềm mặt bích hoặc thiết kế thêm giá đỡ, bộ giảm rung và phương án cố định đường ống phù hợp.
Không nên dùng khi môi chất quá ăn mòn mà chưa kiểm tra vật liệu
Nếu hệ thống dùng hóa chất, nước muối, dung dịch có tính ăn mòn hoặc môi trường đặc biệt, cần kiểm tra kỹ vật liệu inox 304 hay inox 316. Không nên chỉ chọn theo kiểu kết nối ren mà bỏ qua đặc tính môi chất.
Với môi trường ăn mòn cao, inox 316 hoặc vật liệu chuyên dụng có thể phù hợp hơn inox 304.
Không nên dùng để sửa lỗi lệch ống lớn
Khớp nối mềm inox nối ren chỉ hỗ trợ bù sai lệch nhỏ. Nếu hai đầu ống lệch tâm nhiều, không thẳng hàng hoặc bị kéo căng khi lắp, cần căn chỉnh lại hệ thống trước.
Dùng khớp nối để ép vào vị trí sai có thể làm thân ống bị xoắn, mối hàn chịu lực và đầu ren nhanh hỏng.
Ưu điểm của khớp nối mềm inox nối ren
Khớp nối mềm inox nối ren được sử dụng nhiều nhờ sự gọn nhẹ, dễ lắp đặt và phù hợp với nhiều hệ thống đường ống nhỏ.
Ưu điểm đầu tiên là thi công nhanh. Người lắp có thể kết nối trực tiếp với đường ống ren mà không cần mặt bích, bulong hoặc thao tác hàn phức tạp. Điều này giúp tiết kiệm thời gian, đặc biệt trong các vị trí nhỏ hẹp.
Ưu điểm thứ hai là dễ tháo lắp khi cần bảo trì. Nếu cần thay thế thiết bị, kiểm tra đường ống hoặc vệ sinh hệ thống, dạng nối ren có thể tháo ra tương đối thuận tiện.
Ưu điểm thứ ba là kích thước gọn, phù hợp với các không gian kỹ thuật hẹp. Trong nhiều hệ thống phụ trợ, việc dùng mặt bích có thể chiếm nhiều diện tích, còn nối ren giúp bố trí gọn hơn.
Ngoài ra, vật liệu inox giúp sản phẩm chống gỉ tốt hơn trong môi trường ẩm, nước nóng, khí nén hoặc các hệ thống cần độ bền cao hơn so với một số vật liệu thông thường.
Lưu ý khi chọn khớp nối mềm inox nối ren
Khi chọn khớp nối mềm inox nối ren, cần kiểm tra đầy đủ các yếu tố kỹ thuật để tránh chọn sai sản phẩm. Trước hết là kích cỡ ren. Cần xác định đúng đường kính ren, kiểu ren trong hay ren ngoài và tiêu chuẩn ren đang sử dụng trên hệ thống.
Tiếp theo là vật liệu inox. Inox 304 phù hợp với đa số môi trường thông thường như nước sạch, khí nén, HVAC và nước nóng nhẹ. Inox 316 nên dùng khi môi trường có độ ăn mòn cao hơn hoặc yêu cầu độ bền vật liệu tốt hơn.
Áp lực và nhiệt độ làm việc cũng rất quan trọng. Không nên chọn sản phẩm có áp lực danh nghĩa sát với áp lực vận hành thực tế. Nên có khoảng dự phòng an toàn để khớp nối làm việc ổn định hơn.
Ngoài ra, cần chọn chiều dài khớp nối phù hợp. Nếu quá ngắn, sản phẩm dễ bị kéo căng; nếu quá dài, thân khớp nối có thể bị võng hoặc rung nhiều hơn khi vận hành.
Lưu ý khi lắp đặt khớp nối mềm inox nối ren
Khi lắp đặt, cần đảm bảo hai đầu ống tương đối thẳng hàng. Không nên vặn xoắn thân khớp nối trong quá trình siết ren. Nếu thân ống mềm bị xoắn, lớp lưới bện và mối hàn có thể chịu lực không đều, làm giảm tuổi thọ sản phẩm.
Phần ren cần được làm kín bằng vật liệu phù hợp như băng tan, keo ren hoặc vật liệu làm kín tương thích với môi chất. Tuy nhiên, không nên quấn quá dày hoặc siết quá lực vì có thể làm nứt đầu nối, biến dạng ren hoặc gây khó tháo lắp sau này.
Sau khi lắp xong, nên chạy thử ở áp lực thấp để kiểm tra rò rỉ. Nếu không có hiện tượng xì nước, xì khí hoặc rung bất thường, mới đưa hệ thống vào vận hành chính thức.
Trong quá trình sử dụng, cần kiểm tra định kỳ mối nối ren, thân ống mềm, lớp lưới bện và mối hàn. Nếu phát hiện rò rỉ, phồng thân, bung lưới hoặc rung bất thường, cần dừng hệ thống để kiểm tra và thay thế khi cần.
Câu hỏi thường gặp về khớp nối mềm inox nối ren
Với những hệ thống đường ống lớn, áp lực cao hoặc cần kết nối chắc chắn hơn, bạn có thể tham khảo thêm khớp nối mềm inox mặt bích để lựa chọn phương án phù hợp hơn cho công trình.
