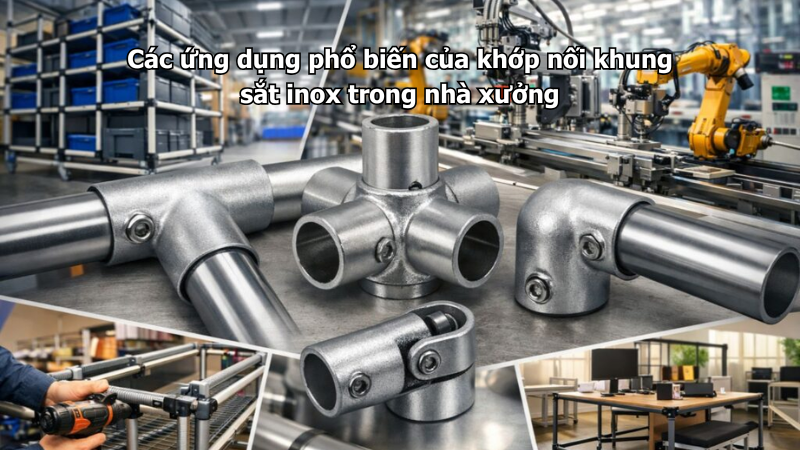

Khớp nối khung sắt inox được sử dụng để liên kết các đoạn ống tròn, sắt hộp hoặc inox hộp thành nhiều loại khung phục vụ sản xuất. Nhờ phương pháp siết bu lông, bộ khung có thể lắp đặt nhanh, điều chỉnh kích thước và tháo rời khi nhà xưởng cần thay đổi mặt bằng.
Trong thực tế, khớp nối có thể dùng làm kệ vật tư, bàn thao tác, xe đẩy, giá treo dụng cụ, vách ngăn, khung lưới bảo vệ máy và nhiều thiết bị phụ trợ khác. Tuy nhiên, mỗi ứng dụng có yêu cầu khác nhau về kích thước ống, độ dày vật liệu, số lượng chân, thanh giằng và khả năng chịu tải.
Vì sao khớp nối khung sắt inox được dùng trong nhà xưởng?
Nhà xưởng thường xuyên phải thay đổi vị trí máy móc, khu vực làm việc, đường di chuyển và cách bố trí vật tư. Nếu toàn bộ khung phụ trợ đều được hàn cố định, việc sửa đổi sẽ mất nhiều thời gian và có thể phải cắt bỏ kết cấu cũ.
Khớp nối lắp ghép mang lại một số lợi ích:
- Không cần hàn trực tiếp tại vị trí thi công.
- Hạn chế tia lửa và nhiệt phát sinh trong khu vực sản xuất.
- Có thể tháo rời khi cần di chuyển.
- Dễ thay đổi chiều dài, chiều rộng và chiều cao.
- Có thể bổ sung thêm tầng hoặc thanh ngang.
- Thuận tiện sửa chữa từng bộ phận.
- Tái sử dụng được nếu khớp và bu lông còn tốt.
- Hạn chế làm cháy lớp sơn hoặc lớp mạ của thanh ống.
- Giúp nhà xưởng thử nghiệm cách bố trí trước khi làm cố định.
- Phù hợp với nhiều loại khung tải nhẹ và tải trung bình.
Tuy nhiên, khớp nối thông thường không nên được sử dụng tùy ý cho kết cấu chịu lực chính, sàn thao tác trên cao, giá nâng, thiết bị nâng người hoặc vị trí có nguy cơ gây tai nạn nghiêm trọng nếu khung bị đổ.
Nguyên lý liên kết của khớp nối
Khớp nối giữ thanh ống bằng lực siết của bu lông và lực ma sát giữa các bề mặt tiếp xúc.
Sau khi thanh ống được đưa vào thân khớp, bu lông sẽ ép lên bề mặt thanh. Khi kích thước khớp và ống phù hợp, liên kết có thể hạn chế:
- Thanh ống bị trượt.
- Thanh tròn bị xoay.
- Các góc khung bị thay đổi.
- Thanh ngang bị tuột khỏi thanh đứng.
- Bộ khung bị xô lệch khi chịu lực nhẹ.
Độ chắc chắn của kết cấu không chỉ phụ thuộc vào khớp. Người sử dụng còn phải xem xét:
- Kích thước thanh ống.
- Độ dày thành ống.
- Chiều dài giữa hai điểm đỡ.
- Số lượng chân.
- Số lượng thanh ngang.
- Vị trí thanh giằng.
- Tải trọng thực tế.
- Mức độ rung và va chạm.
- Cách cố định bộ khung xuống nền hoặc vào tường.
1. Làm kệ để vật tư và linh kiện
Kệ vật tư là một trong những ứng dụng phổ biến nhất của khớp nối trong nhà xưởng.
Bộ khung có thể dùng để chứa:
- Linh kiện sản xuất.
- Phụ kiện cơ khí.
- Dụng cụ cầm tay.
- Thùng nhựa.
- Vật tư đóng gói.
- Hàng hóa chờ lắp ráp.
- Các chi tiết nhỏ đã phân loại.
- Hồ sơ và tài liệu kỹ thuật.
Khớp nối giúp nhà xưởng thay đổi khoảng cách giữa các tầng theo kích thước hàng hóa. Khi cần mở rộng, người dùng có thể bổ sung thêm khoang hoặc thay thanh ngang dài hơn.
Để kệ chắc chắn cần chú ý:
- Không làm thanh ngang quá dài.
- Bổ sung chân giữa cho kệ dài.
- Có thanh giằng phía sau.
- Dùng đủ thanh đỡ dưới mặt kệ.
- Cố định kệ cao vào tường.
- Đặt hàng nặng ở tầng dưới.
- Không chất tải vượt khả năng của khung.
Kệ chứa máy móc, động cơ hoặc vật tư kim loại nặng cần được tính toán riêng, không nên sử dụng khớp nối tải nhẹ theo kinh nghiệm.
2. Làm bàn thao tác lắp ráp
Khớp nối hộp vuông có thể dùng để lắp khung bàn thao tác cho các công việc:
- Lắp ráp linh kiện.
- Kiểm tra sản phẩm.
- Đóng gói.
- Dán nhãn.
- Phân loại hàng hóa.
- Sửa chữa dụng cụ nhỏ.
- Chuẩn bị vật tư trước sản xuất.
- Thao tác thủ công.
Bàn lắp bằng khớp nối có thể điều chỉnh chiều cao để phù hợp với người đứng hoặc ngồi làm việc.
Phần khung bàn nên có:
- Thanh ngang đỡ mặt bàn.
- Thanh giằng ở phía sau.
- Chân tăng chỉnh.
- Thanh để chân nếu cần.
- Giá đỡ dụng cụ phía trên.
- Khay chứa linh kiện.
- Bánh xe có khóa nếu bàn cần di chuyển.
Nếu mặt bàn gắn máy móc có rung, tải trọng tập trung hoặc lực ép lớn, cần đánh giá lại kết cấu. Trong nhiều trường hợp, bàn hàn cố định sẽ phù hợp hơn.
3. Làm xe đẩy hàng trong xưởng
Khớp nối có thể kết hợp với thanh ống và bánh xe để tạo thành xe đẩy:
- Xe đẩy linh kiện.
- Xe chở thùng nhựa.
- Xe cấp vật tư cho dây chuyền.
- Xe thu gom thành phẩm.
- Xe đẩy dụng cụ.
- Xe chuyển hàng giữa các công đoạn.
- Xe chứa hàng lỗi.
- Xe thu gom phế liệu nhẹ.
Ưu điểm của xe đẩy lắp ghép là dễ thay đổi số tầng, chiều cao tay đẩy và kích thước mặt xe.
Khi làm xe đẩy cần chú ý:
- Bánh xe phải phù hợp với tổng tải trọng.
- Tối thiểu một số bánh cần có khóa.
- Phần đáy phải được gia cường.
- Khung cần có thanh giằng.
- Tay đẩy phải liên kết chắc chắn.
- Hàng hóa phải được giữ không rơi khi di chuyển.
- Không để bánh xe chịu tải vượt mức.
- Kiểm tra bu lông thường xuyên do xe chịu rung.
Không nên đẩy xe bằng thanh ngang mỏng hoặc phần khung phía trên nếu vị trí đó không được thiết kế làm tay cầm.
4. Làm giá treo dụng cụ
Trong khu vực bảo trì hoặc lắp ráp, khớp nối có thể dùng để tạo giá treo:
- Cờ lê.
- Kìm.
- Tua vít.
- Dụng cụ đo.
- Dây điện.
- Cuộn ống mềm.
- Đồ bảo hộ.
- Dụng cụ vệ sinh.
- Chi tiết đang chờ lắp.
Giá treo giúp dụng cụ được sắp xếp theo từng vị trí, giảm thời gian tìm kiếm và hạn chế để đồ trên mặt bàn.
Khung có thể kết hợp với:
- Bảng đục lỗ.
- Lưới thép.
- Móc treo.
- Khay chứa.
- Thanh nam châm.
- Tấm nhựa.
- Nhãn nhận diện.
Giá treo cao cần được bắt vào tường hoặc có chân đế đủ rộng để tránh đổ khi người dùng lấy dụng cụ.
5. Làm giá để khuôn, đồ gá và chi tiết sản xuất
Một số nhà xưởng cần giá để:
- Đồ gá.
- Khuôn nhỏ.
- Bộ gá lắp ráp.
- Dưỡng kiểm tra.
- Khay chi tiết.
- Mẫu sản phẩm.
- Bộ phận thay thế.
- Dụng cụ theo từng mã hàng.
Khớp nối giúp điều chỉnh khoảng cách giữa các tầng theo kích thước của từng loại đồ gá.
Tuy nhiên, khuôn và đồ gá có thể có khối lượng lớn. Trước khi sử dụng cần xác định:
- Khối lượng từng chi tiết.
- Tổng tải mỗi tầng.
- Điểm đặt tải.
- Kích thước thanh ngang.
- Số lượng chân.
- Độ dày thành ống.
- Khả năng cố định xuống nền.
- Nguy cơ hàng hóa rơi khỏi giá.
Với khuôn nặng, nên sử dụng hệ kệ chuyên dụng đã được xác định tải trọng.
6. Làm khung phân khu và vách ngăn
Khớp nối có thể dùng để tạo khung vách phân chia:
- Khu vực lắp ráp.
- Khu vực đóng gói.
- Khu kiểm tra chất lượng.
- Khu chứa hàng tạm.
- Khu vực hàng đạt và hàng lỗi.
- Lối đi trong xưởng.
- Khu vực bảo trì.
- Khu vực hạn chế người tiếp cận.
Khung có thể kết hợp với:
- Lưới thép.
- Tấm nhựa.
- Rèm nhựa.
- Tấm mica.
- Vải bạt.
- Tấm bảng chỉ dẫn.
- Tấm cách ly nhẹ.
Ưu điểm của vách lắp ghép là có thể tháo và di chuyển khi thay đổi dây chuyền sản xuất.
Vách cao cần được cố định vào nền, tường hoặc cột chắc chắn. Không nên để khung đứng tự do tại vị trí xe đẩy hoặc xe nâng thường xuyên đi qua.
7. Làm khung lưới bảo vệ máy móc
Khung lưới có thể được bố trí quanh máy để giúp phân định khu vực và hạn chế người không có nhiệm vụ đi vào.
Ứng dụng thường gặp:
- Khung lưới quanh máy tự động.
- Hàng rào khu vực robot.
- Khung bảo vệ cụm truyền động.
- Vách phân cách máy và lối đi.
- Khung che các bộ phận có chuyển động.
- Cửa lưới tại khu vực bảo trì.
Tuy nhiên, khung bảo vệ máy liên quan trực tiếp đến an toàn lao động nên cần được thiết kế theo yêu cầu của từng thiết bị.
Cần xem xét:
- Khoảng cách từ khung đến bộ phận chuyển động.
- Chiều cao của hàng rào.
- Kích thước mắt lưới.
- Vị trí cửa ra vào.
- Khóa và công tắc an toàn nếu có.
- Điểm bắt khung xuống nền.
- Khả năng chịu va chạm.
- Lối thoát và khu vực bảo trì.
Không nên sử dụng một khung lắp ghép đơn giản để thay thế hệ bảo vệ máy đã được nhà sản xuất yêu cầu.
8. Làm khung che và bảo vệ thiết bị
Khớp nối còn có thể dùng làm khung che cho:
- Tủ điện.
- Thiết bị đo.
- Máy in tem.
- Cân điện tử.
- Thiết bị kiểm tra.
- Bộ điều khiển.
- Máy móc nhỏ.
- Khu vực đặt dụng cụ chính xác.
Khung có thể kết hợp với tấm nhựa, lưới hoặc rèm để hạn chế bụi, nước bắn và va chạm nhẹ.
Khi thiết kế cần bảo đảm:
- Không cản trở thông gió của thiết bị.
- Không che cửa bảo trì.
- Không chắn nút dừng khẩn cấp.
- Không ảnh hưởng đến việc đi dây.
- Không tạo khu vực tích nhiệt.
- Không gây khó khăn khi vận hành.
Khung che không được đặt quá gần bộ phận nóng hoặc phần máy chuyển động nếu vật liệu chưa được kiểm tra phù hợp.
9. Làm giá cấp vật tư cho dây chuyền
Trong dây chuyền lắp ráp, vật tư cần được đưa đến vị trí thao tác theo đúng số lượng và thứ tự.
Khớp nối có thể dùng để tạo:
- Giá để khay linh kiện.
- Giá nghiêng cấp chi tiết.
- Kệ thùng nhựa.
- Giá đặt vật tư bên cạnh bàn thao tác.
- Giá luân chuyển hàng bán thành phẩm.
- Khung chứa linh kiện theo từng công đoạn.
- Kệ phân loại theo mã sản phẩm.
Kích thước giá có thể điều chỉnh khi dây chuyền thay đổi loại sản phẩm.
Để thao tác thuận tiện cần chú ý:
- Chiều cao lấy hàng.
- Khoảng cách từ người lao động đến khay.
- Hướng nghiêng của mặt giá.
- Khả năng giữ thùng không trượt.
- Lối đi xung quanh.
- Vị trí nhãn nhận diện.
- Tải trọng của từng khay.
Hàng hóa không nên nhô quá xa khỏi khung hoặc cản trở lối di chuyển.
10. Làm khung bảng thông tin và biển chỉ dẫn
Trong nhà xưởng thường cần các bảng:
- Hướng dẫn thao tác.
- Nội quy an toàn.
- Sơ đồ dây chuyền.
- Bảng tiến độ.
- Bảng chất lượng.
- Biển khu vực.
- Bảng phân loại hàng.
- Hướng dẫn thoát hiểm.
- Thông tin sản xuất.
Khớp nối giúp tạo khung bảng đứng hoặc khung treo độc lập. Kích thước bảng có thể thay đổi bằng cách thay các thanh ngang.
Khung bảng cần được đặt tại vị trí:
- Dễ quan sát.
- Không cản trở lối đi.
- Không che biển an toàn khác.
- Không có cạnh sắc.
- Không dễ bị xe đẩy va vào.
- Có chân đủ rộng hoặc được bắt cố định.
Bảng lớn có thể tạo diện tích cản gió nếu đặt ngoài cửa xưởng, vì vậy cần có điểm neo phù hợp.
11. Làm giá để cuộn dây, ống mềm và vật tư dạng cuộn
Một số xưởng cần lưu trữ:
- Cuộn dây điện.
- Ống khí nén.
- Ống nước mềm.
- Dây đai.
- Vật liệu đóng gói dạng cuộn.
- Cáp nhỏ.
- Dây dẫn tín hiệu.
- Cuộn màng.
Khung ống tròn có thể tạo các trục hoặc thanh treo để sắp xếp vật tư.
Cần kiểm tra:
- Khối lượng từng cuộn.
- Đường kính cuộn.
- Khả năng cuộn trượt khỏi thanh.
- Chiều dài thanh chịu lực.
- Số lượng chân.
- Khoảng cách giữa các tầng.
- Khả năng lấy vật tư an toàn.
Cuộn nặng cần có chặn hai đầu và kết cấu đủ khả năng chịu lực.
12. Làm kệ để hồ sơ và tài liệu kỹ thuật
Tại khu vực văn phòng xưởng hoặc phòng kỹ thuật, khớp nối có thể dùng để lắp:
- Kệ hồ sơ.
- Giá đựng bản vẽ.
- Kệ tài liệu hướng dẫn.
- Giá lưu mẫu.
- Kệ đựng sổ kiểm tra.
- Giá đựng biểu mẫu sản xuất.
Kệ hồ sơ thường có tải trọng thấp hơn kệ vật tư kim loại nhưng vẫn cần giữ ổn định, đặc biệt khi có chiều cao lớn.
Nên bố trí:
- Mặt kệ phẳng.
- Thanh chặn phía sau.
- Chân tăng chỉnh.
- Điểm cố định vào tường.
- Nhãn nhận diện từng tầng.
- Khoảng cách tầng phù hợp với tài liệu.
Không nên đặt hồ sơ nặng tập trung ở tầng trên cùng.
13. Làm khung thu gom và phân loại phế liệu nhẹ
Khớp nối có thể dùng để tạo khung đặt:
- Bao chứa phế liệu.
- Thùng phân loại.
- Vật liệu đóng gói đã sử dụng.
- Linh kiện lỗi.
- Giấy và bìa carton.
- Nhựa tái chế.
- Vải lau.
- Phế liệu nhẹ theo từng nhóm.
Khung có thể gắn bánh xe để di chuyển đến khu vực thu gom.
Cần chú ý:
- Không để vật sắc đâm thủng bao chứa.
- Không chứa hóa chất không tương thích.
- Không dùng cho phế liệu quá nặng nếu khung chưa được tính tải.
- Có nhãn phân loại rõ ràng.
- Bánh xe phải chịu được tổng tải.
- Khung phải dễ vệ sinh.
Nếu thu gom phế liệu kim loại nặng, nên sử dụng xe hoặc thùng chuyên dụng.
14. Làm khung treo rèm nhựa và màn ngăn
Trong nhà xưởng, rèm nhựa có thể được dùng để:
- Phân chia khu vực.
- Hạn chế bụi.
- Giảm gió.
- Ngăn nước bắn.
- Phân tách khu đóng gói.
- Tạo lối đi mềm.
- Hạn chế côn trùng.
Khớp nối ống tròn có thể tạo thanh treo rèm và khung bao quanh khu vực.
Khi thiết kế cần quan tâm:
- Khối lượng rèm.
- Chiều rộng khung.
- Lực kéo khi người hoặc xe đi qua.
- Điểm cố định xuống nền hoặc tường.
- Khả năng vệ sinh.
- Khoảng trống phía trên.
- Mức độ tiếp xúc hóa chất.
Rèm dài và nặng có thể tạo lực kéo đáng kể lên thanh ngang, vì vậy cần bố trí đủ điểm đỡ.
15. Làm khung kiểm tra và khu vực kiểm soát chất lượng
Khớp nối có thể dùng để tạo khu vực kiểm tra gồm:
- Bàn kiểm tra.
- Giá đặt sản phẩm chờ kiểm.
- Khung treo đèn.
- Giá để dụng cụ đo.
- Bảng hướng dẫn.
- Vách phân khu.
- Giá chứa hàng đạt và hàng lỗi.
Khả năng điều chỉnh giúp nhà xưởng thay đổi bố trí khi quy trình kiểm tra sản phẩm được cập nhật.
Tuy nhiên, đèn, thiết bị đo và dây dẫn cần được cố định chắc chắn. Không nên treo thiết bị có giá trị hoặc khối lượng lớn lên thanh ngang chưa được kiểm tra khả năng chịu tải.
Bảng tổng hợp ứng dụng trong nhà xưởng
| Ứng dụng | Loại khung thường dùng | Lưu ý chính |
|---|---|---|
| Kệ vật tư | Hộp vuông | Cần chân giữa và thanh giằng |
| Bàn thao tác | Hộp vuông | Gia cường mặt bàn, kiểm tra tải |
| Xe đẩy | Hộp vuông hoặc ống tròn | Chọn đúng tải bánh xe |
| Giá treo dụng cụ | Ống tròn hoặc hộp vuông | Cố định chống đổ |
| Vách ngăn | Khung kết hợp lưới hoặc tấm | Bắt nền hoặc liên kết tường |
| Khung bảo vệ máy | Hộp vuông và lưới | Phải đáp ứng yêu cầu an toàn |
| Giá cấp vật tư | Hộp vuông | Bố trí thuận tiện thao tác |
| Khung biển bảng | Ống tròn hoặc hộp vuông | Không cản trở lối đi |
| Giá cuộn dây | Ống tròn | Có chặn chống tuột |
| Khung rèm nhựa | Ống tròn | Kiểm tra tải và lực kéo |
| Kệ hồ sơ | Hộp vuông | Cố định kệ cao vào tường |
| Khung thu gom | Khung có bánh xe | Không sử dụng quá tải |
Nên dùng ống tròn hay hộp vuông trong nhà xưởng?
Ống tròn
Ống tròn phù hợp với:
- Giá treo.
- Thanh treo rèm.
- Giá cuộn dây.
- Khung biển.
- Khung phân khu nhẹ.
- Xe đẩy có thiết kế bo tròn.
- Giá để dụng cụ.
Ưu điểm của ống tròn là ít góc cạnh và thuận tiện làm thanh treo. Tuy nhiên, thanh có thể bị xoay nếu khớp không vừa hoặc bu lông bị lỏng.
Hộp vuông
Hộp vuông phù hợp với:
- Kệ hàng.
- Bàn thao tác.
- Giá để khuôn.
- Xe đẩy.
- Khung lưới bảo vệ.
- Vách ngăn.
- Khung đặt mặt tấm.
- Giá cấp vật tư.
Hình dạng vuông giúp giữ góc tốt, dễ bắt mặt gỗ, mặt nhựa hoặc tấm kim loại.
Các kích thước phổ biến có thể gồm:
- Hộp vuông 20×20mm.
- Hộp vuông 25×25mm.
- Hộp vuông 30×30mm.
- Hộp vuông 40×40mm.
Việc lựa chọn không nên chỉ dựa vào kích thước. Độ dày thành ống, chiều dài thanh và tải trọng cũng cần được xem xét.
Lựa chọn vật liệu theo môi trường nhà xưởng
Sắt sơn
Sắt sơn có chi phí hợp lý và phù hợp với khu vực khô ráo.
Cần xử lý chống gỉ tại:
- Đầu cắt.
- Vị trí bị trầy.
- Lỗ khoan.
- Khu vực bu lông ép.
- Chân tiếp xúc nền.
- Khu vực thường xuyên vệ sinh bằng nước.
Thép mạ kẽm
Thép mạ kẽm có khả năng chống gỉ tốt hơn sắt đen trong nhiều điều kiện.
Khi lắp cần hạn chế làm bong lớp mạ và xử lý phần đầu vừa cắt.
Inox
Inox phù hợp với:
- Khu vực ẩm.
- Khu vực thường xuyên vệ sinh.
- Xưởng thực phẩm.
- Khu vực yêu cầu bề mặt sạch.
- Khu vực cần hình thức đẹp.
- Môi trường có nguy cơ ăn mòn cao hơn.
Tuy nhiên, cần xác định rõ loại inox và vật liệu của bu lông. Thân khớp inox nhưng bu lông thép vẫn có thể xuất hiện gỉ.
Ưu điểm của khớp nối trong việc thay đổi mặt bằng nhà xưởng
Khi dây chuyền sản xuất thay đổi, khung lắp ghép có thể được:
- Tháo khỏi vị trí cũ.
- Rút ngắn hoặc kéo dài.
- Chuyển sang khu vực khác.
- Bổ sung thêm tầng.
- Thay mặt kệ.
- Gắn thêm bánh xe.
- Chuyển từ kệ cố định thành xe đẩy.
- Tận dụng khớp cho kết cấu mới.
Đặc điểm này phù hợp với nhà xưởng:
- Thường xuyên thay mã sản phẩm.
- Có khu vực sản xuất linh hoạt.
- Đang thử nghiệm bố trí dây chuyền.
- Có nhu cầu mở rộng theo từng giai đoạn.
- Thường xuyên tổ chức lại kho vật tư.
Hạn chế cần biết khi sử dụng
Khớp nối lắp ghép không phải giải pháp phù hợp cho mọi kết cấu.
Một số hạn chế gồm:
- Bu lông có thể lỏng khi chịu rung.
- Ống thành mỏng có thể bị móp.
- Khung dài dễ võng nếu thiếu chân giữa.
- Khung cao dễ rung nếu thiếu giằng.
- Khả năng chịu va chạm phụ thuộc vào thiết kế.
- Cần kiểm tra định kỳ.
- Không phù hợp với tải trọng rất lớn nếu chưa tính toán.
- Các đầu bu lông có thể lộ ra ngoài.
- Nước và bụi có thể đọng trong khe nối.
- Cần chọn đúng kích thước cho từng loại ống.
Những vị trí liên quan đến an toàn máy móc hoặc người lao động cần được đánh giá riêng.
Các yếu tố cần kiểm tra trước khi thiết kế
Trước khi chọn khớp và thanh ống, cần xác định:
- Khung dùng để làm gì.
- Kích thước dài, rộng và cao.
- Tải trọng tổng.
- Tải trọng trên từng tầng.
- Hàng hóa phân bố đều hay tập trung.
- Khung có chịu rung không.
- Có thường xuyên bị va chạm không.
- Khung cố định hay di chuyển.
- Có gắn bánh xe không.
- Vị trí trong nhà hay ngoài trời.
- Có tiếp xúc nước hoặc hóa chất không.
- Có cần tháo lắp thường xuyên không.
- Có thể cố định xuống nền hoặc tường không.
- Có yêu cầu về an toàn đặc biệt không.
Không nên lựa chọn khớp chỉ dựa trên hình ảnh hoặc giá bán.
Cách tăng độ chắc chắn cho bộ khung
Để bộ khung ổn định hơn có thể áp dụng:
- Chọn khớp vừa đúng kích thước ống.
- Dùng thanh ống có độ dày phù hợp.
- Giảm chiều dài giữa hai chân.
- Bổ sung chân giữa.
- Chia khung thành nhiều khoang.
- Lắp giằng ngang hoặc giằng chéo.
- Cố định chân xuống nền.
- Liên kết khung cao vào tường.
- Dùng bánh xe đúng tải trọng.
- Khóa bánh xe khi thao tác.
- Phân bố tải trọng đều.
- Đặt hàng nặng ở vị trí thấp.
- Kiểm tra bu lông định kỳ.
Không nên cố xử lý khung rung bằng cách siết bu lông quá mạnh. Nếu nguyên nhân là thiếu giằng hoặc thanh ngang quá dài, cần sửa lại kết cấu.
Quy trình lắp đặt trong nhà xưởng
Bước 1: Khảo sát vị trí
Cần kiểm tra:
- Mặt nền.
- Lối đi.
- Vị trí máy móc.
- Cửa ra vào.
- Đường xe đẩy.
- Hệ thống điện và khí nén.
- Vị trí thoát hiểm.
- Khoảng không thao tác.
Khung không được cản trở lối đi hoặc thiết bị an toàn.
Bước 2: Lập bản vẽ
Bản vẽ cần thể hiện:
- Kích thước tổng thể.
- Số lượng chân.
- Vị trí thanh ngang.
- Vị trí thanh giằng.
- Loại khớp tại từng điểm.
- Vị trí bánh xe hoặc chân đế.
- Tải trọng từng khu vực.
Bước 3: Đo thanh ống
Đo đường kính ngoài đối với ống tròn hoặc kích thước cạnh ngoài đối với hộp vuông.
Nên dùng thước cặp và kiểm tra nhiều vị trí.
Bước 4: Lắp thử
Trước khi thi công hàng loạt, nên lắp thử một góc hoặc một khoang để kiểm tra:
- Độ vừa của khớp.
- Chiều sâu đầu ống.
- Kích thước phủ bì.
- Khả năng siết bu lông.
- Độ vuông.
- Khả năng tháo lại.
Bước 5: Cắt và xử lý thanh ống
Đầu ống cần:
- Được cắt thẳng.
- Loại bỏ ba via.
- Làm sạch mạt kim loại.
- Xử lý chống gỉ nếu cần.
- Không bị móp.
Bước 6: Lắp khung sơ bộ
Đưa các thanh vào khớp nhưng chưa siết chặt hoàn toàn.
Căn chỉnh toàn bộ kết cấu trước khi khóa các bu lông.
Bước 7: Lắp thanh giằng và chân đế
Khung cần được gia cường trước khi đặt hàng hóa hoặc thiết bị lên trên.
Bước 8: Thử tải
Tăng tải từng bước và theo dõi:
- Độ võng của thanh ngang.
- Độ rung của khung.
- Tình trạng bu lông.
- Sự ổn định của chân.
- Khả năng hoạt động của bánh xe.
- Tình trạng mặt kệ.
Nếu xuất hiện biến dạng, cần giảm tải và điều chỉnh kết cấu.
Những lỗi thường gặp trong nhà xưởng
Không tính đến rung động
Khung đặt gần máy móc có thể bị rung liên tục, làm bu lông lỏng nhanh hơn.
Đặt khung trong lối xe nâng
Xe nâng hoặc xe đẩy va vào khung có thể làm biến dạng khớp và thanh ống.
Làm kệ dài nhưng không có chân giữa
Thanh ngang dễ võng dù khớp hai đầu vẫn còn chắc.
Gắn bánh xe không đúng tải
Bánh xe có thể hỏng, kẹt hoặc làm khung nghiêng.
Không cố định vách ngăn
Vách cao có thể đổ khi bị tác động ngang.
Đặt hàng nặng ở tầng trên
Trọng tâm tăng khiến kệ dễ lật.
Không kiểm tra sau khi thay đổi mặt bằng
Sau mỗi lần tháo lắp, cần kiểm tra lại toàn bộ bu lông, thanh giằng và độ vuông của khung.
Dùng khớp cũ đã hỏng ren
Bu lông không tạo đủ lực giữ khiến khung nhanh bị lỏng.
Bảo trì khung trong quá trình sử dụng
Nên kiểm tra định kỳ:
- Bu lông có bị lỏng không.
- Phần ren có bị hỏng không.
- Thân khớp có bị nứt không.
- Thanh ống có bị móp hoặc cong không.
- Thanh ngang có bị võng không.
- Chân khung có cân bằng không.
- Thanh giằng có còn chắc không.
- Bánh xe có quay và khóa tốt không.
- Bề mặt có xuất hiện gỉ không.
- Điểm neo nền hoặc tường có bị lỏng không.
Khung chịu rung, thường xuyên di chuyển hoặc thường xuyên thay đổi tải trọng cần được kiểm tra nhiều hơn.
Nếu xuất hiện vết nứt, ăn mòn sâu, trờn ren hoặc biến dạng, cần dỡ tải và thay bộ phận hư hỏng.
Những thông tin cần cung cấp khi đặt mua
Để lựa chọn đúng khớp nối dùng trong nhà xưởng, người mua nên cung cấp:
- Ứng dụng cụ thể của bộ khung.
- Sử dụng ống tròn hay hộp vuông.
- Kích thước ngoài của thanh ống.
- Độ dày thành ống.
- Vật liệu sắt, thép mạ kẽm hay inox.
- Chiều dài, chiều rộng và chiều cao.
- Số lượng tầng hoặc khoang.
- Tải trọng dự kiến.
- Khung cố định hay cần di chuyển.
- Có sử dụng bánh xe không.
- Mức độ rung và va chạm.
- Môi trường khô, ẩm hay thường xuyên rửa nước.
- Có thể bắt nền hoặc liên kết tường không.
- Bản vẽ hoặc hình ảnh tham khảo.
Cung cấp đầy đủ thông tin giúp hạn chế chọn sai kích thước và thiếu các loại khớp cần thiết.
Kết luận
Khớp nối khung sắt inox có nhiều ứng dụng trong nhà xưởng như làm kệ vật tư, bàn thao tác, xe đẩy, giá treo dụng cụ, vách ngăn, khung bảo vệ máy, giá cấp linh kiện và khung bảng thông tin. Ưu điểm nổi bật là thi công nhanh, không cần hàn trực tiếp, dễ điều chỉnh và có thể tháo lắp để tái sử dụng.
Để bộ khung chắc chắn, người dùng cần chọn đúng kích thước khớp, thanh ống đủ độ dày, bố trí hợp lý số lượng chân và thanh giằng. Những khung cao, dài, có bánh xe hoặc đặt gần máy móc rung cần được kiểm tra và gia cường kỹ hơn.
Khớp nối phù hợp với nhiều thiết bị phụ trợ tải nhẹ và tải trung bình. Với kệ tải nặng, khung bảo vệ liên quan đến an toàn hoặc kết cấu chịu lực chính, cần có thiết kế và đánh giá kỹ thuật riêng.
Trường hợp nhà xưởng cần lắp giá treo, khung rèm, giá cuộn dây hoặc khung phân khu bằng ống tròn, có thể tham khảo thêm khớp nối ống tròn để lựa chọn đúng đường kính thanh ống đang sử dụng.
