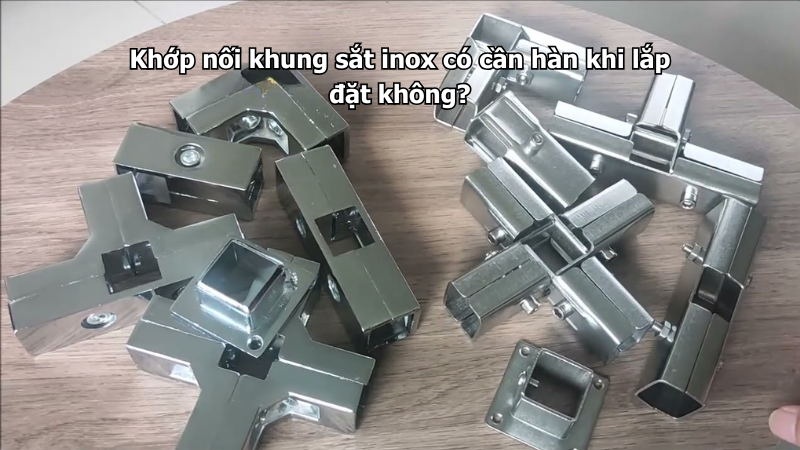

Khớp nối khung sắt inox thường được thiết kế để liên kết các đoạn ống tròn hoặc hộp vuông bằng bu lông siết, vì vậy phần lớn trường hợp không cần hàn khi lắp đặt. Người dùng chỉ cần cắt thanh ống đúng chiều dài, đưa vào khớp, căn chỉnh và siết chặt bu lông.
Phương pháp này phù hợp với kệ hàng, giá treo, bàn thao tác nhẹ, giàn cây, vách ngăn và các loại khung cần tháo lắp hoặc thay đổi kích thước. Tuy nhiên, đối với kết cấu chịu tải lớn, chịu rung mạnh hoặc liên quan đến an toàn, người dùng vẫn cần tính toán khả năng chịu lực và có thể phải bổ sung thanh giằng, bản mã hoặc mối hàn gia cường.
Khớp nối khung sắt inox có cần hàn không?
Thông thường, khớp nối khung sắt inox dạng lắp ghép không cần hàn.
Thân khớp có sẵn các đầu nối để đưa thanh ống vào. Sau khi căn chỉnh đúng vị trí, bu lông lục giác được siết xuống để ép và giữ chặt thanh ống bên trong khớp.
Quy trình cơ bản gồm:
- Đo kích thước bộ khung.
- Cắt thanh ống theo chiều dài cần sử dụng.
- Làm sạch đầu ống và loại bỏ ba via.
- Đưa thanh ống vào đúng đầu khớp.
- Căn chỉnh góc và kích thước khung.
- Siết đều các bu lông.
- Kiểm tra độ vuông và độ rung.
- Bổ sung thanh giằng nếu cần.
Như vậy, người lắp không cần sử dụng máy hàn, que hàn hoặc bình khí trong quá trình lắp ráp thông thường.
Tuy nhiên, cần phân biệt rõ giữa khớp nối lắp ghép bằng bu lông và phụ kiện hàn. Một số loại phụ kiện cơ khí có hình dạng tương tự nhưng được thiết kế để hàn trực tiếp vào thanh ống. Vì vậy, trước khi mua cần kiểm tra cấu tạo và phương pháp liên kết của sản phẩm.
Vì sao khớp nối có thể lắp mà không cần hàn?
Khớp nối giữ thanh ống nhờ lực siết và lực ma sát.
Khi bu lông được siết xuống, đầu bu lông ép vào bề mặt thanh ống. Đồng thời, thân khớp bao quanh một phần đầu ống, giúp hạn chế chuyển động theo nhiều hướng.
Khả năng giữ chắc phụ thuộc vào:
- Kích thước khớp có vừa với thanh ống hay không.
- Đầu ống được đưa vào khớp sâu bao nhiêu.
- Số lượng bu lông tại mỗi đầu nối.
- Lực siết của bu lông.
- Độ dày thành ống.
- Độ cứng của vật liệu.
- Hình dạng ống tròn hay hộp vuông.
- Tải trọng đặt lên bộ khung.
- Số lượng chân và thanh giằng.
- Mức rung hoặc va chạm trong quá trình sử dụng.
Khớp đúng kích thước sẽ ôm sát thanh ống, giúp lực siết được truyền ổn định hơn. Nếu khớp quá rộng, dù siết bu lông mạnh, thanh ống vẫn có thể bị lệch hoặc rung.
Cấu tạo hỗ trợ lắp đặt không cần hàn
Tùy từng mẫu sản phẩm, khớp nối khung sắt inox có thể có cấu tạo khác nhau. Tuy nhiên, loại lắp ghép phổ biến thường gồm các bộ phận dưới đây.
Thân khớp
Thân khớp là phần tiếp nhận các đầu ống và giữ chúng theo đúng hướng thiết kế.
Khớp có thể được sản xuất theo nhiều dạng:
- Khớp nối thẳng.
- Khớp góc hai hướng.
- Khớp chữ T ba hướng.
- Khớp góc ba hướng.
- Khớp bốn hướng.
- Khớp chân đế.
- Khớp liên kết tường.
- Khớp nối có thể điều chỉnh góc.
Mỗi đầu của thân khớp được thiết kế theo hình dạng ống tròn hoặc hộp vuông.
Bu lông lục giác
Bu lông là bộ phận tạo lực giữ thanh ống. Khi siết, đầu bu lông ép trực tiếp hoặc gián tiếp vào bề mặt ống.
Bu lông cần có:
- Ren đều và không bị trờn.
- Chiều dài phù hợp.
- Đầu lục giác còn nguyên.
- Khả năng chống gỉ phù hợp.
- Độ cứng đáp ứng nhu cầu sử dụng.
Không nên dùng bu lông sai kích thước hoặc thay bằng vít có đường kính nhỏ hơn vì lực giữ có thể không đủ.
Vị trí lắp thanh ống
Phần khoang bên trong thân khớp phải phù hợp với kích thước ngoài của thanh ống.
Ví dụ:
- Khớp phi 25 dùng cho ống tròn có đường kính ngoài phù hợp khoảng phi 25.
- Khớp 20×20mm dùng cho hộp vuông 20×20mm.
- Khớp 30×30mm dùng cho hộp vuông 30×30mm.
Không nên sử dụng khớp lớn hơn rồi chèn thêm gỗ, cao su hoặc miếng thép để giữ thanh ống.
Mặt chân đế
Một số loại khớp có mặt đế kèm lỗ bắt vít. Bộ phận này giúp cố định khung xuống nền, tường, mặt bàn hoặc bề mặt khác.
Chân đế đặc biệt cần thiết với:
- Bộ khung cao.
- Khung đặt ngoài trời.
- Vách ngăn.
- Giá đỡ thường xuyên bị xô đẩy.
- Khung có bánh xe.
- Khung bảo vệ thiết bị.
Ưu điểm của phương pháp lắp không cần hàn
Thi công nhanh
Người lắp chỉ cần chuẩn bị thanh ống, khớp nối, bu lông và khóa lục giác. Thời gian hoàn thiện thường nhanh hơn so với việc phải gá từng thanh rồi hàn tại nhiều vị trí.
Không cần máy hàn
Phương pháp này phù hợp với gia đình, cửa hàng, kho nhỏ và vị trí không có sẵn nguồn điện phù hợp cho máy hàn.
Người dùng cũng không phải chuẩn bị:
- Máy hàn.
- Que hàn.
- Bình khí.
- Mặt nạ hàn.
- Găng tay chịu nhiệt.
- Dụng cụ làm sạch xỉ hàn.
Hạn chế ảnh hưởng đến bề mặt ống
Nhiệt từ quá trình hàn có thể làm:
- Cháy lớp sơn.
- Bong lớp mạ.
- Đổi màu bề mặt inox.
- Cong thanh ống thành mỏng.
- Tạo vùng dễ oxy hóa quanh mối hàn.
Khớp nối bu lông giúp hạn chế những ảnh hưởng này vì không tạo nhiệt tại vị trí liên kết.
Dễ tháo lắp
Khi cần vận chuyển, người dùng có thể nới bu lông và tháo bộ khung thành các đoạn nhỏ.
Đặc điểm này phù hợp với:
- Kệ trưng bày sự kiện.
- Giá treo bán hàng.
- Khung gian hàng.
- Giàn cây theo mùa.
- Khung che tạm thời.
- Bộ khung thường xuyên thay đổi vị trí.
Dễ điều chỉnh kích thước
Nếu muốn tăng chiều dài hoặc chiều cao, người dùng có thể thay thanh ống và bố trí lại khớp mà không phải cắt bỏ mối hàn cũ.
Có thể tái sử dụng
Khớp nối có thể được tháo ra và sử dụng lại nếu:
- Thân khớp không bị nứt.
- Ren còn tốt.
- Bu lông không bị cong.
- Bề mặt không bị ăn mòn nghiêm trọng.
- Khớp không bị biến dạng.
Dễ sửa chữa
Khi một thanh ống bị móp hoặc cong, người dùng có thể tháo riêng thanh đó để thay thế. Với bộ khung hàn, việc thay một thanh thường cần cắt bỏ mối hàn và xử lý lại bề mặt.
Hạn chế của khung lắp bằng khớp nối
Mặc dù không cần hàn, khung lắp bằng khớp nối vẫn có một số hạn chế.
Bu lông có thể bị lỏng
Khung thường xuyên rung, di chuyển hoặc chịu va chạm có thể làm bu lông lỏng dần.
Người dùng nên kiểm tra định kỳ, đặc biệt tại:
- Chân khung.
- Góc trên cùng.
- Vị trí gắn bánh xe.
- Điểm nối thanh ngang chịu tải.
- Vị trí gần máy móc rung.
Khả năng chịu lực phụ thuộc vào nhiều yếu tố
Khớp lớn không đồng nghĩa với việc bộ khung chắc chắn nếu thanh ống quá mỏng, khoảng cách chân quá xa hoặc thiếu thanh giằng.
Khả năng chịu lực còn phụ thuộc vào:
- Đường kính hoặc kích thước thanh ống.
- Độ dày thành ống.
- Chiều dài thanh ngang.
- Số lượng chân.
- Số lượng tầng.
- Vị trí đặt hàng hóa.
- Cách cố định chân khung.
Ống tròn có thể bị xoay
Ống tròn có bề mặt tiếp xúc liên tục nên có thể xoay trong khớp nếu bu lông chưa đủ lực hoặc kích thước không vừa.
Với các thanh cần giữ đúng hướng, hộp vuông thường ổn định hơn.
Không phù hợp với mọi kết cấu
Khớp nối lắp ghép không nên tự ý sử dụng cho:
- Sàn thao tác trên cao.
- Giàn giáo.
- Lan can bảo vệ.
- Kết cấu nâng hạ.
- Giá đỡ tải trọng rất lớn.
- Kết cấu chịu lực chính của công trình.
- Vị trí liên quan trực tiếp đến an toàn con người.
Các trường hợp này cần được thiết kế và kiểm tra khả năng chịu lực riêng.
Khi nào không cần hàn?
Không cần hàn khi bộ khung đáp ứng các điều kiện sau:
- Sử dụng đúng loại khớp nối siết bu lông.
- Thanh ống đúng kích thước với khớp.
- Tải trọng ở mức phù hợp.
- Bộ khung không chịu rung mạnh.
- Khung có đủ chân và thanh giằng.
- Các đầu ống được đưa vào đủ chiều sâu.
- Bu lông được siết đúng lực.
- Khung được cố định nếu có chiều cao lớn.
- Kết cấu không thuộc nhóm yêu cầu an toàn đặc biệt.
Các ứng dụng thường không cần hàn gồm:
- Giá treo quần áo.
- Kệ trưng bày tải nhẹ.
- Khung biển chỉ dẫn.
- Giàn cây.
- Giá phơi.
- Vách ngăn nhẹ.
- Bàn trưng bày.
- Khung gian hàng.
- Giá để dụng cụ nhẹ.
- Khung lưới phân khu.
Khi nào nên cân nhắc hàn hoặc gia cường?
Không phải trường hợp nào cũng chỉ cần siết bu lông. Một số kết cấu nên được gia cường hoặc sử dụng phương pháp liên kết khác.
Khung chịu tải trọng lớn
Nếu kệ đặt hàng hóa nặng, máy móc hoặc vật liệu có khối lượng lớn, cần kiểm tra khả năng chịu lực của cả khớp và thanh ống.
Giải pháp có thể gồm:
- Tăng kích thước thanh ống.
- Dùng ống thành dày hơn.
- Bổ sung chân giữa.
- Thêm thanh giằng chéo.
- Bổ sung bản mã.
- Chọn khớp có nhiều điểm siết.
- Hàn gia cường tại một số vị trí nếu thiết kế cho phép.
Khung chịu rung liên tục
Khung đặt gần động cơ, máy bơm, quạt hoặc thiết bị rung có thể làm bu lông lỏng nhanh hơn.
Trong trường hợp này cần:
- Sử dụng giải pháp chống tự tháo của bu lông.
- Kiểm tra định kỳ.
- Bổ sung thanh giằng.
- Cố định chân xuống nền.
- Xem xét liên kết hàn nếu khung cần sử dụng cố định lâu dài.
Khung đặt ngoài trời
Gió có thể tạo lực ngang lớn lên biển quảng cáo, mái che hoặc giàn cây cao.
Khung ngoài trời cần có:
- Chân đế chắc chắn.
- Bu lông neo nền.
- Thanh giằng chéo.
- Vật liệu chống gỉ.
- Khả năng thoát nước.
- Tính toán tác động của gió.
Không nên chỉ dựa vào khớp nối siết bu lông nếu khung có diện tích cản gió lớn.
Khung thường xuyên bị va chạm
Giá để hàng trong kho, khung bảo vệ thiết bị hoặc vách ngăn gần lối đi có thể bị xe đẩy và hàng hóa va vào.
Cần tăng cường:
- Chân đế.
- Thanh bảo vệ phía dưới.
- Giằng ngang.
- Điểm neo vào nền hoặc tường.
- Vật liệu có độ dày phù hợp.
Kết cấu liên quan đến an toàn
Những vị trí có người đứng, tựa, leo hoặc làm việc phía dưới cần được thiết kế theo yêu cầu an toàn riêng.
Không nên sử dụng khớp nối lắp ghép theo kinh nghiệm cho:
- Cầu thang.
- Lan can tầng cao.
- Sàn công tác.
- Giá đỡ treo trên cao.
- Kết cấu nâng người.
- Khung giữ thiết bị nặng phía trên.
So sánh khớp nối bu lông và liên kết hàn
| Tiêu chí | Khớp nối siết bu lông | Liên kết hàn |
|---|---|---|
| Có cần máy hàn không? | Không | Có |
| Tốc độ thi công | Nhanh | Phụ thuộc số lượng mối hàn |
| Khả năng tháo lắp | Dễ | Khó |
| Điều chỉnh kích thước | Thuận tiện | Khó điều chỉnh |
| Khả năng tái sử dụng | Tốt | Hạn chế |
| Ảnh hưởng đến lớp sơn, mạ | Thấp | Có thể bị cháy hoặc đổi màu |
| Yêu cầu tay nghề | Dễ tiếp cận hơn | Cần thợ hàn |
| Bảo trì | Cần kiểm tra bu lông | Kiểm tra nứt và ăn mòn mối hàn |
| Khả năng chịu rung | Phụ thuộc lực siết và thiết kế | Có thể ổn định hơn nếu hàn đúng |
| Ứng dụng phù hợp | Khung tháo lắp, tải nhẹ và trung bình | Kết cấu cố định, yêu cầu chịu lực cao |
Không thể kết luận phương pháp nào luôn tốt hơn. Lựa chọn cần căn cứ vào tải trọng, môi trường, thời gian sử dụng và nhu cầu tháo lắp.
Các loại ống có thể lắp mà không cần hàn
Khớp nối lắp ghép được sử dụng phổ biến với nhiều loại thanh ống.
Ống sắt tròn
Ống sắt tròn phù hợp với giá treo, giàn cây, khung biển và khung trang trí.
Kích thước thường gặp gồm:
- Phi 21.
- Phi 25.
- Phi 27.
- Phi 34.
Ống cần được đo theo đường kính ngoài để chọn đúng khớp.
Ống thép mạ kẽm
Ống thép mạ kẽm có khả năng chống gỉ tốt hơn ống sắt đen thông thường, phù hợp với kho, ban công và một số vị trí ngoài trời.
Khi lắp cần tránh làm bong lớp mạ tại điểm tiếp xúc với bu lông.
Ống inox tròn
Ống inox tròn phù hợp với khung cần tính thẩm mỹ và khả năng chống ăn mòn.
Bề mặt inox khá trơn nên khớp phải vừa kích thước. Không nên siết quá mạnh làm lõm ống thành mỏng.
Sắt hộp vuông
Sắt hộp vuông được dùng nhiều cho bàn, kệ, giá đỡ và vách ngăn.
Các kích thước phổ biến gồm:
- 20×20mm.
- 25×25mm.
- 30×30mm.
- 40×40mm.
Hình dạng vuông giúp hạn chế thanh ống bị xoay trong khớp.
Hộp inox vuông
Hộp inox vuông phù hợp với quầy hàng, kệ trưng bày, bàn thao tác sạch và khu vực có độ ẩm.
Cần kiểm tra các cạnh bên trong khớp để tránh làm xước bề mặt hộp inox khi lắp.
Dụng cụ cần chuẩn bị khi lắp không hàn
Mặc dù không cần máy hàn, người lắp vẫn cần chuẩn bị một số dụng cụ cơ bản:
- Thước cuộn.
- Thước cặp.
- Thước vuông.
- Bút đánh dấu.
- Máy cắt hoặc dụng cụ cắt ống.
- Dụng cụ làm sạch ba via.
- Bộ khóa lục giác.
- Cờ lê nếu khớp sử dụng bu lông ngoài.
- Búa cao su.
- Máy khoan nếu cần cố định chân đế.
- Kính và găng tay bảo hộ.
Không nên dùng búa thép gõ trực tiếp vào thân khớp hoặc ống inox vì có thể làm móp và trầy bề mặt.
Quy trình lắp khớp nối không cần hàn
Bước 1: Chuẩn bị bản vẽ
Cần xác định:
- Chiều dài khung.
- Chiều rộng khung.
- Chiều cao khung.
- Số lượng tầng.
- Vị trí chân.
- Vị trí thanh ngang.
- Vị trí thanh giằng.
- Loại khớp tại từng điểm.
Bản vẽ đơn giản giúp hạn chế cắt sai chiều dài hoặc đặt thiếu khớp.
Bước 2: Kiểm tra kích thước thanh ống
Đo đường kính ngoài đối với ống tròn hoặc kích thước cạnh ngoài đối với hộp vuông.
Không chọn khớp dựa hoàn toàn vào tên gọi thương mại của ống.
Bước 3: Cắt thanh ống
Đầu ống cần được cắt thẳng để khi đưa vào khớp không bị lệch.
Sau khi cắt phải làm sạch:
- Ba via.
- Cạnh sắc.
- Mạt kim loại.
- Dầu mỡ.
- Phần sơn bị bong.
Bước 4: Lắp thử một vị trí
Trước khi cắt và lắp toàn bộ khung, nên thử một đầu ống với một khớp.
Cần kiểm tra:
- Ống có đưa vào được không.
- Khoảng hở có quá lớn không.
- Bu lông có siết được không.
- Bề mặt ống có bị xước nhiều không.
- Khớp có giữ chắc sau khi siết không.
Bước 5: Lắp khung sơ bộ
Đưa các thanh ống vào khớp nhưng chưa siết chặt hoàn toàn.
Lắp lần lượt:
- Khung đáy.
- Các thanh đứng.
- Khung phía trên.
- Thanh ngang giữa.
- Thanh giằng.
- Chân đế hoặc bánh xe.
Bước 6: Căn chỉnh
Sử dụng thước vuông và thước đo để kiểm tra:
- Góc giữa các thanh.
- Chiều dài hai đường chéo.
- Độ thẳng của chân.
- Khoảng cách giữa các tầng.
- Độ cân bằng của bộ khung.
Chỉ siết chặt hoàn toàn sau khi khung đã được căn chỉnh đúng.
Bước 7: Siết bu lông
Siết lần lượt và đồng đều. Không siết hết một vị trí trong khi các góc còn lại chưa được căn chỉnh.
Với ống thành mỏng, cần dừng siết khi thanh ống đã được giữ chắc. Không tiếp tục dùng lực lớn làm móp bề mặt.
Bước 8: Bổ sung điểm cố định
Khung cao, dài hoặc đặt ngoài trời nên được cố định bằng:
- Chân đế.
- Bu lông neo nền.
- Vít bắt tường.
- Thanh giằng chéo.
- Bản mã.
- Chân tăng chỉnh.
Bước 9: Kiểm tra trước khi sử dụng
Trước khi đặt hàng hóa lên khung, cần kiểm tra:
- Khung có bị nghiêng không.
- Các chân có tiếp xúc đều với nền không.
- Bu lông có bị lỏng không.
- Thanh ngang có bị võng không.
- Khớp có bị nứt không.
- Khung có rung quá mức không.
Nên thử tải từng bước, không đặt toàn bộ tải trọng lên khung ngay lần đầu.
Những lỗi thường gặp khi lắp không hàn
Chọn sai kích thước khớp
Khớp quá rộng làm thanh ống rung và lệch. Khớp quá chật khiến người lắp phải dùng lực lớn, dễ làm xước hoặc nứt thân khớp.
Cắt đầu ống không thẳng
Đầu ống cắt nghiêng làm thanh không đi vào đủ sâu và khiến góc khung bị lệch.
Không làm sạch ba via
Ba via sắc có thể làm xước bề mặt, cản trở việc đưa ống vào và gây nguy hiểm cho người lắp.
Siết bu lông quá mạnh
Siết quá lực có thể:
- Làm móp thanh ống.
- Hỏng ren.
- Làm tròn đầu lục giác.
- Nứt thân khớp.
- Gây khó khăn khi tháo sau này.
Không dùng thanh giằng
Khung hình chữ nhật có thể bị nghiêng theo phương ngang dù các góc đã được siết chặt.
Thanh giằng giúp giữ hình dạng và giảm rung cho bộ khung.
Đặt tải trọng tập trung
Đặt vật nặng vào giữa một thanh ngang dài có thể làm thanh bị võng. Hàng hóa nên được phân bố đều hoặc bổ sung chân đỡ ở giữa.
Không kiểm tra lại bu lông
Sau thời gian đầu sử dụng, các điểm nối có thể ổn định lại và bu lông cần được siết kiểm tra.
Cách tăng độ chắc chắn mà không cần hàn
Nếu muốn giữ khả năng tháo lắp nhưng cần bộ khung chắc hơn, có thể áp dụng các giải pháp sau:
- Chọn đúng kích thước khớp và thanh ống.
- Dùng thanh ống có độ dày phù hợp.
- Rút ngắn khoảng cách giữa các chân.
- Bổ sung chân giữa.
- Thêm thanh ngang phụ.
- Lắp giằng chéo.
- Bắt chân đế xuống nền.
- Liên kết khung với tường.
- Sử dụng mặt tấm bắt vít vào khung.
- Kiểm tra và siết lại bu lông định kỳ.
- Phân bố tải trọng đều.
- Không kéo hoặc đẩy khung bằng các thanh ngang yếu.
Việc bổ sung giằng và điểm neo thường mang lại hiệu quả tốt hơn so với chỉ siết bu lông mạnh hơn.
Ứng dụng phù hợp với phương pháp không hàn
Giá treo quần áo
Khung có thể tháo rời để vận chuyển và thay đổi chiều cao. Ống tròn thường được sử dụng vì dễ treo móc và ít góc cạnh.
Kệ trưng bày
Kệ tại cửa hàng thường cần thay đổi vị trí và kích thước. Khớp nối bu lông giúp tháo lắp nhanh mà không làm cháy lớp sơn hoặc bề mặt inox.
Bàn thao tác nhẹ
Khung hộp vuông có thể kết hợp với mặt gỗ, nhựa hoặc inox. Cần bổ sung thanh ngang và chân giữa nếu mặt bàn dài.
Giàn cây
Khung giàn cây có thể được tháo khi thay đổi mùa vụ. Với vị trí ngoài trời, cần neo chắc và kiểm tra tác động của gió.
Khung vách ngăn
Khung có thể kết hợp với lưới, rèm hoặc tấm nhựa nhẹ. Vách cao cần được cố định xuống nền hoặc vào tường.
Khung sự kiện
Khung gian hàng, khung backdrop và giá trưng bày cần lắp nhanh, tháo nhanh nên phù hợp với khớp nối bu lông.
Khung bảo vệ thiết bị nhẹ
Trong nhà xưởng, khớp nối có thể dùng để tạo khung lưới phân khu. Bộ khung cần được neo chắc để hạn chế bị xô lệch.
Những thông tin cần cung cấp khi đặt mua
Để lựa chọn đúng loại khớp không cần hàn, người mua nên cung cấp:
- Thanh ống dạng tròn hay hộp vuông.
- Kích thước ngoài của thanh ống.
- Độ dày thành ống.
- Vật liệu sắt, thép mạ kẽm hay inox.
- Kích thước dài, rộng và cao của khung.
- Số lượng tầng hoặc ô khung.
- Tải trọng dự kiến.
- Số lượng chân đứng.
- Loại khớp tại từng vị trí.
- Khung sử dụng trong nhà hay ngoài trời.
- Khung cố định hay thường xuyên di chuyển.
- Có sử dụng bánh xe hay không.
- Có cần chân đế bắt nền không.
- Bản vẽ hoặc hình ảnh tham khảo.
Cung cấp bản phác thảo có ghi kích thước sẽ giúp tính đúng số lượng khớp thẳng, khớp góc, khớp ba hướng và khớp bốn hướng.
Lưu ý trong quá trình sử dụng
Sau khi lắp đặt, nên kiểm tra bộ khung theo định kỳ.
Các vị trí cần chú ý gồm:
- Bu lông tại chân khung.
- Khớp ở góc trên.
- Khớp tại thanh ngang chịu tải.
- Điểm nối thẳng.
- Vị trí gắn bánh xe.
- Thanh giằng.
- Chân đế và bu lông neo.
Nếu xuất hiện các dấu hiệu sau, cần dừng sử dụng để kiểm tra:
- Khung nghiêng rõ rệt.
- Thanh ngang bị võng.
- Bu lông thường xuyên bị lỏng.
- Thân khớp xuất hiện vết nứt.
- Thanh ống bị móp tại điểm siết.
- Chân khung bị trượt.
- Khớp hoặc bu lông bị gỉ nghiêm trọng.
- Bộ khung rung mạnh hơn trước.
Không nên tiếp tục tăng tải khi khung đã có dấu hiệu biến dạng.
Kết luận
Khớp nối khung sắt inox dạng siết bu lông thường không cần hàn khi lắp đặt. Người dùng chỉ cần chuẩn bị thanh ống đúng kích thước, đưa vào khớp, căn chỉnh và siết chặt bu lông. Phương pháp này giúp thi công nhanh, dễ tháo lắp, hạn chế ảnh hưởng đến lớp sơn, lớp mạ và bề mặt inox.
Tuy nhiên, không cần hàn không có nghĩa là bộ khung có thể chịu mọi tải trọng. Với khung dài, cao, đặt ngoài trời hoặc thường xuyên chịu rung, cần bổ sung chân đế, thanh giằng và điểm neo phù hợp. Những kết cấu liên quan đến an toàn hoặc chịu tải lớn cần được tính toán riêng và có thể phải sử dụng phương pháp hàn gia cường.
Trường hợp cần làm giá treo, giàn cây hoặc khung trưng bày bằng ống sắt, thép mạ kẽm và inox tròn, người mua có thể tham khảo thêm khớp nối ống tròn để lựa chọn đúng đường kính đang sử dụng.
