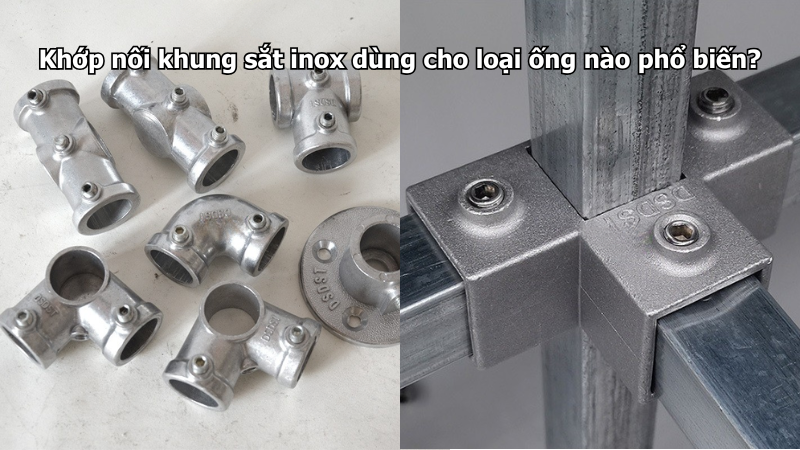

Khớp nối khung sắt inox được sử dụng để liên kết các đoạn ống tròn, sắt hộp vuông và inox hộp thành bộ khung hoàn chỉnh mà không cần hàn trực tiếp. Khớp nối thường được ứng dụng để làm kệ hàng, bàn thao tác, giá treo, giàn cây, vách ngăn và nhiều loại khung lắp ghép khác.
Khớp nối khung sắt inox dùng để làm gì?
Khớp nối khung sắt inox là phụ kiện cơ khí dùng để ghép các đoạn ống hoặc thanh hộp thành một bộ khung hoàn chỉnh.
Thân khớp được thiết kế với các vị trí đưa đầu ống vào. Sau khi căn chỉnh đúng chiều dài và góc liên kết, người lắp sử dụng bu lông lục giác để giữ chặt thanh ống.
Sản phẩm có thể đảm nhận nhiều chức năng:
- Nối dài hai đoạn ống trên cùng một trục.
- Liên kết thanh ngang với thanh đứng.
- Tạo góc vuông cho bộ khung.
- Chia thêm nhánh tại một vị trí.
- Liên kết ba hoặc bốn thanh ống.
- Tạo chân đế cố định khung xuống nền.
- Hỗ trợ tháo lắp và thay đổi kích thước khung.
- Hạn chế phải hàn trực tiếp tại công trình.
Khớp nối không có chức năng dẫn nước hoặc làm kín môi chất. Đây là phụ kiện chuyên dùng cho kết cấu khung, giá đỡ và các sản phẩm cơ khí lắp ghép.
Các loại ống phổ biến dùng với khớp nối khung
Khớp nối khung sắt inox được sử dụng phổ biến nhất với hai nhóm chính là ống tròn và hộp vuông. Trong từng nhóm có thể sử dụng nhiều loại vật liệu khác nhau như sắt, thép mạ kẽm hoặc inox.
Khớp nối dùng cho ống sắt tròn
Ống sắt tròn là một trong những loại vật liệu phổ biến nhất khi lắp khung bằng khớp nối.
Loại ống này có tiết diện hình tròn, bề mặt trơn và dễ đưa vào thân khớp. Sau khi siết bu lông, lực ép của khớp sẽ giữ thanh ống tại đúng vị trí.
Một số kích thước thường gặp gồm:
- Ống tròn phi 21.
- Ống tròn phi 25.
- Ống tròn phi 27.
- Ống tròn phi 34.
Ống sắt tròn thường được sử dụng để làm:
- Giá treo quần áo.
- Giàn cây leo.
- Giá phơi đồ.
- Khung biển quảng cáo.
- Khung che tạm thời.
- Kệ trưng bày tải nhẹ.
- Khung trang trí.
- Hàng rào phân khu.
Ưu điểm của ống tròn là hình thức gọn, không có cạnh sắc và thuận tiện khi làm các loại khung cần thường xuyên tiếp xúc bằng tay.
Tuy nhiên, ống tròn có thể bị xoay bên trong khớp nếu kích thước không vừa hoặc bu lông chưa được siết đủ lực. Với khung chịu rung, nên kiểm tra lại bu lông định kỳ.
Khớp nối dùng cho ống thép mạ kẽm tròn
Ống thép mạ kẽm cũng là lựa chọn phổ biến cho các bộ khung lắp ghép.
Bên ngoài ống có lớp mạ kẽm giúp hạn chế gỉ sét tốt hơn so với ống sắt đen thông thường. Loại ống này phù hợp với các vị trí có độ ẩm vừa phải, kho hàng, ban công hoặc khu vực bán ngoài trời.
Ống thép mạ kẽm thường được sử dụng cho:
- Giàn trồng rau.
- Giá để hàng.
- Khung nhà lưới nhỏ.
- Khung treo biển.
- Khung bảo vệ thiết bị.
- Giá phơi ngoài trời.
- Khung vách ngăn.
- Kệ kho tải nhẹ.
Khi lựa chọn khớp nối, cần đo đường kính ngoài thực tế của ống. Lớp mạ có thể làm kích thước ngoài lớn hơn một chút so với thông số danh nghĩa.
Không nên cố đóng ống vào khớp quá chật vì có thể làm bong lớp mạ hoặc khiến thân khớp bị nứt.
Khớp nối dùng cho ống inox tròn
Ống inox tròn phù hợp với những bộ khung cần hình thức sạch, sáng và có khả năng chống ăn mòn tốt.
Loại ống này thường được dùng trong:
- Cửa hàng thời trang.
- Khu trưng bày sản phẩm.
- Nhà hàng và quầy phục vụ.
- Khu vực chế biến thực phẩm.
- Ban công hoặc sân vườn.
- Giá treo đồ.
- Giá để dụng cụ.
- Khung trang trí nội thất.
Ống inox có bề mặt tương đối trơn. Vì vậy, khớp nối phải vừa kích thước và bu lông phải tạo được lực giữ phù hợp để hạn chế tình trạng thanh ống bị xoay hoặc trượt.
Khi siết, không nên dùng lực quá lớn vì bu lông có thể làm lõm bề mặt ống inox thành mỏng.
Nếu yêu cầu cao về thẩm mỹ, nên lựa chọn vị trí đặt bu lông quay vào phía trong bộ khung để hạn chế nhìn thấy vết siết.
Khớp nối dùng cho sắt hộp vuông
Sắt hộp vuông là loại vật liệu được sử dụng rất phổ biến để làm bàn, kệ và khung đỡ.
Khác với ống tròn, sắt hộp vuông có bốn mặt phẳng và bốn góc cố định. Đặc điểm này giúp thanh hộp ít bị xoay hơn khi đã được đưa đúng vào thân khớp.
Các kích thước phổ biến gồm:
- Sắt hộp vuông 20×20mm.
- Sắt hộp vuông 25×25mm.
- Sắt hộp vuông 30×30mm.
- Sắt hộp vuông 40×40mm.
Sắt hộp vuông thường được dùng làm:
- Khung bàn làm việc.
- Khung bàn đóng gói.
- Kệ hàng nhiều tầng.
- Giá để máy móc nhỏ.
- Vách ngăn nhà xưởng.
- Khung biển quảng cáo.
- Khung tủ và giá đỡ.
- Khung bảo vệ thiết bị.
Sắt hộp vuông tạo cảm giác chắc chắn và dễ căn góc vuông. Tuy nhiên, người dùng cần lựa chọn đúng kích thước khớp. Khớp 25×25mm không thể giữ chắc thanh hộp 20×20mm nếu không có phụ kiện đệm phù hợp.
Khớp nối dùng cho hộp inox vuông
Hộp inox vuông được lựa chọn khi bộ khung cần cả độ chắc chắn và tính thẩm mỹ.
Sản phẩm thường xuất hiện tại:
- Quầy hàng.
- Kệ trưng bày.
- Bàn thao tác sạch.
- Giá để dụng cụ.
- Khung trang trí.
- Khu vực ẩm ướt.
- Nhà hàng và bếp ăn.
- Khu sơ chế hoặc đóng gói.
Hộp inox vuông ít bị xoay trong thân khớp hơn ống tròn. Tuy nhiên, bề mặt inox dễ xuất hiện vết xước nếu khớp quá chật hoặc có ba via sắc.
Trước khi lắp, cần kiểm tra bên trong thân khớp và làm sạch mạt kim loại. Khi đưa thanh hộp vào, không nên dùng búa thép gõ trực tiếp lên bề mặt inox.
Khớp nối có dùng được cho hộp chữ nhật không?
Một số bộ khung sử dụng hộp chữ nhật, chẳng hạn 20×40mm hoặc 30×60mm. Tuy nhiên, loại này ít phổ biến hơn trong nhóm khớp nối lắp ghép tiêu chuẩn.
Phần lớn khớp có sẵn trên thị trường được thiết kế cho:
- Ống tròn.
- Hộp vuông.
- Một số kích thước hộp chữ nhật riêng.
Nếu sử dụng hộp chữ nhật, người mua cần kiểm tra xem nhà cung cấp có khớp đúng kích thước hay không. Không nên dùng khớp vuông lớn hơn rồi chèn thêm tấm thép hoặc vật liệu tạm thời vì liên kết có thể bị lệch và thiếu ổn định.
Trường hợp không có khớp phù hợp, có thể cần gia công riêng hoặc chuyển sang phương pháp hàn.
Bảng so sánh các loại ống dùng với khớp nối
| Loại ống | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| Ống sắt tròn | Giá hợp lý, dễ gia công | Giá treo, giàn cây, khung tạm |
| Ống thép mạ kẽm | Hạn chế gỉ tốt hơn sắt đen | Khung ngoài trời, kho, ban công |
| Ống inox tròn | Sạch, sáng, chống ăn mòn tốt | Giá trưng bày, khung trang trí |
| Sắt hộp vuông | Giữ góc tốt, kết cấu chắc | Kệ hàng, bàn, khung đỡ |
| Hộp inox vuông | Thẩm mỹ và chống gỉ tốt | Quầy, bàn sạch, kệ inox |
| Hộp chữ nhật | Phù hợp một số kết cấu riêng | Khung bàn, dầm ngang, giá đỡ |
Việc lựa chọn loại ống cần dựa trên tải trọng, môi trường sử dụng, yêu cầu thẩm mỹ và ngân sách thực tế.
Nên chọn ống tròn hay hộp vuông?
Ống tròn và hộp vuông đều có thể sử dụng với khớp nối nhưng phù hợp với những nhu cầu khác nhau.
Nên chọn ống tròn khi
Ống tròn phù hợp với những bộ khung:
- Cần hình thức mềm mại, ít góc cạnh.
- Dùng làm giá treo hoặc giàn cây.
- Không yêu cầu mặt phẳng để bắt tấm.
- Cần thường xuyên cầm, nắm hoặc di chuyển.
- Ưu tiên khối lượng nhẹ.
- Cần tháo lắp nhanh.
Loại này thường được sử dụng cho giá treo quần áo, giàn cây, giá phơi và khung trưng bày.
Nên chọn hộp vuông khi
Hộp vuông phù hợp với những bộ khung:
- Cần giữ góc vuông tốt.
- Làm bàn, kệ hoặc giá đỡ.
- Cần bắt tấm gỗ, tấm nhựa hoặc mặt bàn.
- Yêu cầu hạn chế xoay tại vị trí nối.
- Chịu tải phân bố trên nhiều thanh ngang.
- Cần hình thức vuông vắn và chắc chắn.
Loại này thường được sử dụng cho kệ hàng, bàn thao tác, khung tủ và vách ngăn.
Khớp nối có phụ thuộc vào độ dày của ống không?
Khớp nối được lựa chọn chủ yếu theo kích thước ngoài của thanh ống. Tuy nhiên, độ dày thành ống cũng ảnh hưởng lớn đến độ chắc chắn của bộ khung.
Ống thành mỏng có ưu điểm nhẹ và giá thấp nhưng dễ bị móp khi siết bu lông. Nếu bộ khung chịu tải hoặc thường xuyên di chuyển, thanh ống quá mỏng có thể biến dạng tại vị trí liên kết.
Ống thành dày có khả năng chịu lực và giữ bu lông tốt hơn nhưng làm tăng trọng lượng và chi phí của bộ khung.
Khi lựa chọn nên cân nhắc:
- Tải trọng đặt lên bộ khung.
- Khoảng cách giữa các chân.
- Chiều dài thanh ngang.
- Số lượng tầng của kệ.
- Mức độ rung và va chạm.
- Tần suất tháo lắp.
- Vị trí sử dụng trong nhà hay ngoài trời.
Không nên chỉ chọn ống theo giá rẻ mà bỏ qua yêu cầu chịu lực thực tế.
Phải đo kích thước ống như thế nào?
Đo sai kích thước là một trong những nguyên nhân phổ biến khiến khớp nối không lắp vừa hoặc không giữ chắc thanh ống.
Đối với ống tròn
Cần đo đường kính ngoài của ống, không đo đường kính bên trong.
Ví dụ, khi gọi là ống phi 27, đường kính ngoài thực tế cần được kiểm tra lại bằng thước cặp trước khi đặt khớp.
Tên gọi thương mại và kích thước thực tế đôi khi có thể khác nhau giữa các loại ống.
Đối với hộp vuông
Cần đo chiều rộng bên ngoài của một cạnh.
Ví dụ:
- Hộp 20×20mm.
- Hộp 25×25mm.
- Hộp 30×30mm.
- Hộp 40×40mm.
Ngoài kích thước cạnh, nên kiểm tra độ bo góc. Một số loại hộp có góc bo lớn có thể không vừa với thân khớp có góc trong nhỏ.
Kiểm tra lớp phủ bề mặt
Nếu thanh ống được sơn, bọc nhựa hoặc mạ dày, kích thước ngoài có thể tăng lên. Người mua nên đo sau khi đã hoàn thiện lớp phủ, đặc biệt với khớp có độ ôm sát cao.
Chọn khớp nối theo số hướng của thanh ống
Sau khi xác định loại ống, người dùng cần chọn đúng số hướng liên kết.
Khớp nối thẳng
Dùng để nối dài hai đoạn ống nằm trên cùng một đường thẳng.
Vị trí nối nên tránh điểm chịu tải lớn nhất của thanh ngang. Hai đầu ống cần được đưa vào khớp với chiều sâu tương đương nhau.
Khớp nối góc hai hướng
Dùng để tạo góc giữa một thanh ngang và một thanh đứng.
Loại này thường được lắp tại góc khung bàn, kệ hoặc khung chữ nhật.
Khớp nối chữ T ba hướng
Dùng để tạo một nhánh vuông góc từ thanh ống chính.
Sản phẩm phù hợp với vị trí chia tầng kệ, thanh ngang giữa hoặc chân đỡ phụ.
Khớp nối góc ba hướng
Dùng tại các góc của bộ khung hộp ba chiều, nơi có ba thanh ống giao nhau.
Đây là loại phổ biến khi làm kệ, bàn hoặc khung hộp.
Khớp nối bốn hướng
Dùng tại vị trí giao nhau của nhiều thanh, chẳng hạn điểm chia ô hoặc chia tầng.
Người dùng cần xác định đúng hướng của từng thanh trước khi đặt hàng vì khớp bốn hướng có nhiều thiết kế khác nhau.
Khớp nối chân đế
Dùng để cố định thanh đứng xuống nền, mặt bàn, tường hoặc bề mặt khác.
Khớp chân đế nên được sử dụng với khung cao, khung đặt ngoài trời hoặc khung có nguy cơ bị xê dịch.
Những loại ống không nên tự ý sử dụng
Không phải loại ống nào cũng có thể đưa vào khớp nối khung tiêu chuẩn.
Cần thận trọng với:
- Ống nhựa quá mềm.
- Ống có lớp bọc xốp.
- Ống thành quá mỏng.
- Ống đã bị móp hoặc méo.
- Ống có kích thước không đồng đều.
- Hộp chữ nhật không đúng khuôn khớp.
- Ống có bề mặt quá trơn nhưng khớp không đủ lực giữ.
- Ống dùng cho kết cấu chịu lực an toàn cao.
Ống nhựa có thể bị lõm hoặc nứt khi siết bu lông. Nếu cần làm khung nhựa, nên dùng phụ kiện được thiết kế riêng cho loại ống đó.
Ứng dụng thực tế theo từng loại ống
Khung giá treo quần áo
Ống tròn thường được ưu tiên vì bề mặt không có cạnh sắc và dễ treo móc quần áo.
Có thể sử dụng ống sắt sơn, thép mạ kẽm hoặc inox tùy yêu cầu về thẩm mỹ và môi trường.
Khung kệ để hàng
Hộp vuông thường phù hợp hơn vì dễ tạo mặt phẳng và giữ góc tốt.
Kệ dài cần bố trí thêm chân giữa, thanh ngang và giằng chéo để hạn chế võng.
Khung bàn thao tác
Hộp vuông hoặc hộp inox vuông thường được sử dụng để tạo chân bàn và khung đỡ mặt bàn.
Mặt bàn cần được bắt chắc với khung, không nên chỉ đặt tự do lên các thanh ngang.
Giàn cây và khung sân vườn
Ống thép mạ kẽm tròn thường được lựa chọn nhờ khả năng chống gỉ tương đối và dễ lắp thành nhiều hình dạng.
Khung cần được cố định xuống nền hoặc neo chắc nếu đặt ở vị trí có gió.
Khung trưng bày sản phẩm
Ống inox tròn hoặc hộp inox vuông phù hợp với cửa hàng và khu trưng bày nhờ bề mặt sáng, sạch và dễ vệ sinh.
Cần hạn chế làm xước bề mặt trong quá trình lắp.
Khung vách ngăn
Sắt hộp vuông phù hợp với việc bắt thêm tấm nhựa, lưới, gỗ hoặc rèm.
Khung vách cao cần có chân đế hoặc liên kết với tường để tránh đổ.
Những thông tin cần cung cấp khi đặt mua
Để lựa chọn đúng khớp nối, người mua nên cung cấp đầy đủ:
- Loại ống tròn, hộp vuông hay hộp chữ nhật.
- Đường kính ngoài hoặc kích thước cạnh.
- Độ dày thành ống.
- Vật liệu sắt, thép mạ kẽm hay inox.
- Số hướng cần liên kết.
- Góc liên kết giữa các thanh.
- Kích thước tổng thể của bộ khung.
- Tải trọng dự kiến.
- Số lượng tầng hoặc thanh ngang.
- Vị trí sử dụng trong nhà hay ngoài trời.
- Khung cố định hay thường xuyên di chuyển.
- Có cần chân đế hoặc bánh xe hay không.
- Yêu cầu về màu sắc và bề mặt.
- Hình ảnh hoặc bản vẽ bộ khung.
Một bản phác thảo đơn giản có ghi kích thước từng cạnh sẽ giúp tính đúng số lượng và chủng loại khớp cần sử dụng.
Lưu ý khi lắp khớp nối với thanh ống
Để bộ khung ổn định, khi thi công cần chú ý:
- Cắt đầu ống thẳng và làm sạch ba via.
- Đo lại kích thước trước khi lắp hàng loạt.
- Không sử dụng ống bị móp tại đầu.
- Đưa thanh ống vào đủ chiều sâu.
- Căn chỉnh toàn bộ khung trước khi siết chặt.
- Siết bu lông đều, không siết lệch.
- Không dùng lực quá mạnh với ống thành mỏng.
- Kiểm tra góc vuông của bộ khung.
- Bổ sung thanh giằng cho khung dài hoặc cao.
- Cố định chân khung nếu có nguy cơ xê dịch.
- Không đặt tải trọng vượt khả năng của khung.
- Kiểm tra lại bu lông sau thời gian đầu sử dụng.
Nếu khung thường xuyên di chuyển hoặc chịu rung, nên kiểm tra định kỳ để phát hiện bu lông bị lỏng, thân khớp bị nứt hoặc thanh ống bị biến dạng.
Kết luận
Khớp nối khung sắt inox được sử dụng phổ biến nhất với ống sắt tròn, ống thép mạ kẽm, ống inox tròn, sắt hộp vuông và hộp inox vuông. Trong đó, ống tròn phù hợp với giá treo, giàn cây và khung trang trí; hộp vuông phù hợp hơn với bàn, kệ và các bộ khung cần giữ góc chắc chắn.
Khi lựa chọn, người dùng cần đo đúng kích thước ngoài của thanh ống, kiểm tra độ dày, vật liệu, số hướng liên kết và tải trọng thực tế. Không nên dùng khớp lớn hơn rồi chèn tạm vì bộ khung dễ rung, lệch hoặc mất an toàn.
Trường hợp cần làm bàn, kệ hoặc khung đỡ bằng sắt hộp và inox hộp, có thể tham khảo thêm khớp nối hộp vuông để lựa chọn đúng kích thước thanh hộp đang sử dụng.
