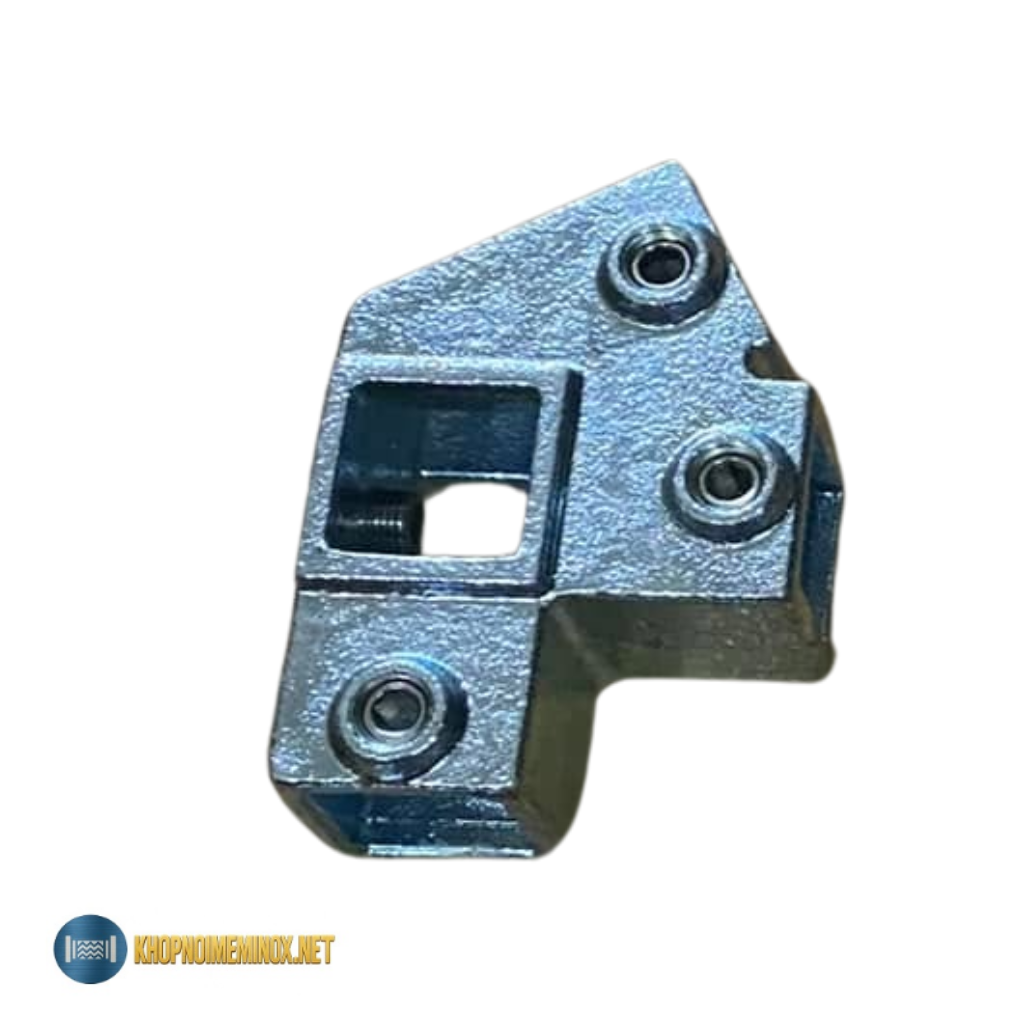

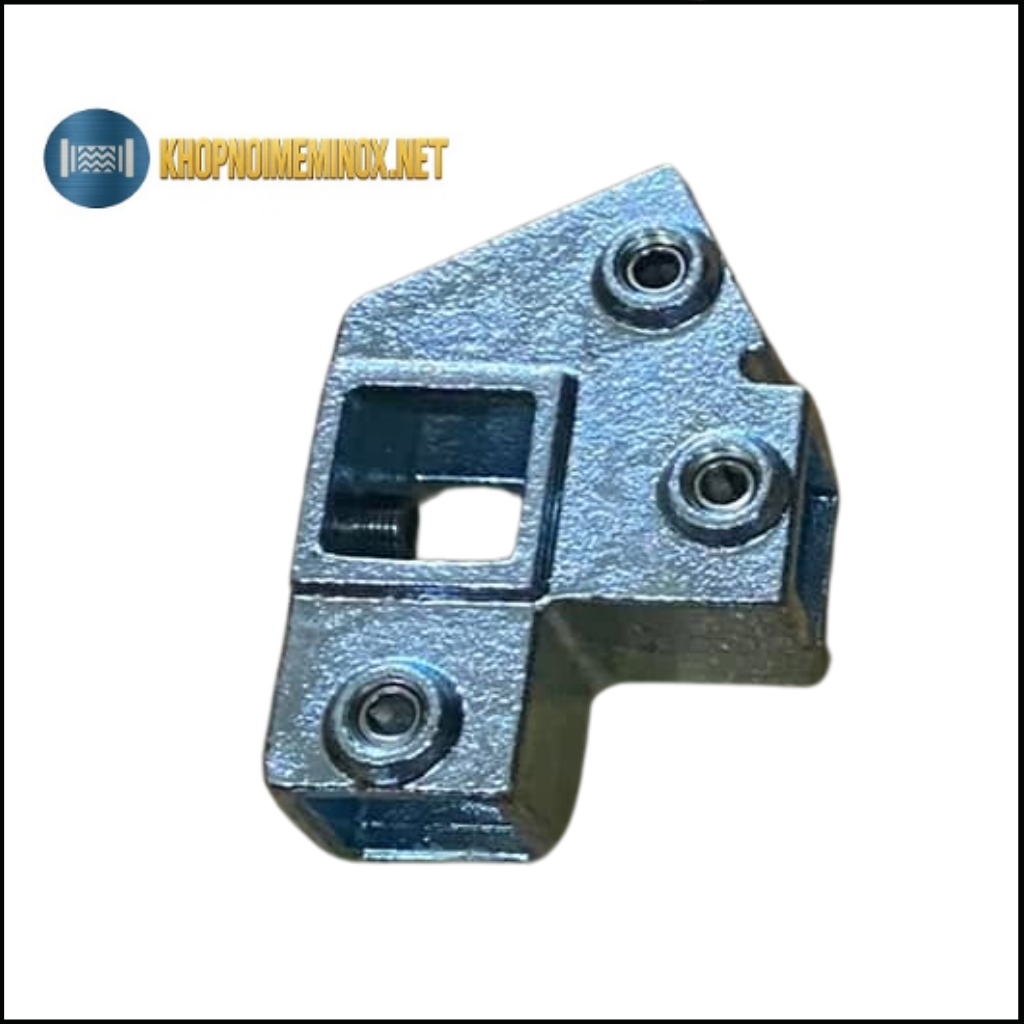

Giới thiệu khớp nối sắt hộp vuông 20×20
Tại Khớp nối mềm inox, khớp nối sắt hộp vuông 20×20 là phụ kiện dùng để liên kết các đoạn sắt hộp vuông kích thước 20 x 20 mm thành bộ khung hoàn chỉnh. Sản phẩm được cố định bằng bu lông nên không cần hàn, không cần tạo ren và có thể tháo lắp khi cần thay đổi kết cấu.
Khớp nối phù hợp với sắt hộp, thép hộp hoặc inox hộp vuông có kích thước ngoài khoảng 20 x 20 mm. Người sử dụng chỉ cần cắt thanh hộp theo chiều dài mong muốn, đưa vào đúng vị trí của khớp rồi siết chặt bu lông.
So với phương pháp hàn cố định, cách liên kết bằng khớp nối giúp giảm thời gian thi công, hạn chế sử dụng máy móc và thuận tiện hơn khi cần di chuyển, sửa chữa hoặc thay đổi kích thước khung.
Khớp nối vuông 20×20 thường được dùng cho các bộ khung nhỏ gọn như kệ để đồ, giá trưng bày, bàn ghế, khung biển quảng cáo, vách ngăn và sản phẩm tự lắp ráp. Kích thước 20×20 phù hợp với những kết cấu tải nhẹ, yêu cầu hình thức gọn và dễ bố trí trong không gian nhỏ.
Cấu tạo của khớp nối sắt hộp vuông 20×20
Khớp nối sắt hộp vuông 20×20 có cấu tạo tương đối đơn giản, bao gồm thân khớp, vị trí lắp thanh hộp và hệ thống bu lông cố định.
Thân khớp nối
Thân khớp được thiết kế theo tiết diện vuông để phù hợp với sắt hộp kích thước 20 x 20 mm. Bộ phận này có nhiệm vụ giữ các thanh hộp đúng phương, đúng góc và hạn chế tình trạng xê dịch trong quá trình sử dụng.
Tùy từng kiểu liên kết, thân khớp có thể được thiết kế thành dạng góc hai hướng, góc ba hướng, bốn hướng, nối thẳng hoặc chân đế.
Bề mặt thân khớp thường được mạ hoặc xử lý chống oxy hóa nhằm hạn chế gỉ sét trong điều kiện sử dụng thông thường.
Bu lông lục giác
Bu lông lục giác tạo lực ép giữa thân khớp và bề mặt sắt hộp. Khi siết chặt, bu lông giữ thanh hộp không bị tuột khỏi khớp.
Người lắp có thể sử dụng khóa lục giác thông dụng để điều chỉnh độ chặt. Khi cần tháo dỡ, chỉ cần nới bu lông mà không phải cắt bỏ thanh hộp hoặc phá mối nối.
Bề mặt bảo vệ
Lớp mạ bên ngoài giúp hạn chế quá trình oxy hóa và tạo hình thức sáng, gọn cho sản phẩm. Tuy nhiên, khả năng chống gỉ còn phụ thuộc vào chất lượng lớp phủ và môi trường sử dụng.
Nếu lắp tại khu vực ngoài trời hoặc nơi có độ ẩm cao, người dùng cần kiểm tra bề mặt khớp định kỳ và xử lý lại khi phát hiện dấu hiệu bong lớp mạ hoặc gỉ sét.
Các kiểu khớp nối vuông 20×20 phổ biến
Khớp góc hai hướng
Khớp góc hai hướng dùng để liên kết hai thanh hộp tạo thành một góc vuông. Loại này thường được lắp tại góc bàn, góc kệ, khung biển hoặc khung hộp.
Khớp chữ T ba hướng
Khớp chữ T dùng để tạo một nhánh vuông góc từ thanh chính. Sản phẩm phù hợp với vị trí cần bổ sung thanh ngang, thanh đỡ giữa hoặc chia khung thành nhiều ô.
Khớp góc ba hướng
Khớp góc ba hướng liên kết ba thanh hộp theo ba phương khác nhau. Loại này thường được dùng tại các góc của khung hộp, nơi cần tạo chiều dài, chiều rộng và chiều cao.
Khớp bốn hướng
Khớp bốn hướng sử dụng tại vị trí có nhiều thanh hộp giao nhau. Sản phẩm phù hợp với kệ nhiều tầng, khung chia ô hoặc kết cấu cần bổ sung nhiều thanh đỡ.
Khớp nối thẳng
Khớp nối thẳng dùng để liên kết hai thanh hộp trên cùng một đường. Đây là giải pháp phù hợp khi cần tăng chiều dài của khung mà không muốn hàn trực tiếp hai đầu sắt hộp.
Khớp chân đế
Khớp chân đế có mặt phẳng để bắt vít xuống nền, tường, mặt bàn hoặc một bề mặt cố định. Loại này giúp giữ đầu thanh hộp chắc chắn và hạn chế bộ khung bị rung lắc.
Nguyên lý hoạt động
Khớp nối sắt hộp vuông 20×20 hoạt động dựa trên lực kẹp cơ học của bu lông.
Đầu tiên, thanh sắt hộp được đưa vào đúng vị trí trên thân khớp. Sau khi căn chỉnh chiều dài, góc và độ cân bằng, người lắp sử dụng khóa lục giác để siết bu lông.
Lực siết làm bu lông ép vào bề mặt thanh hộp, giữ thanh không bị trượt hoặc rút khỏi khớp. Do tiết diện của ống và thân khớp đều có dạng vuông nên khả năng chống xoay thường tốt hơn loại dùng cho ống tròn.
Khi cần tháo bộ khung, người dùng chỉ cần nới lỏng bu lông và rút từng thanh hộp ra khỏi khớp. Nếu sản phẩm chưa bị cong, nứt hoặc ăn mòn nghiêm trọng, khớp có thể tiếp tục được tái sử dụng.
Thông số kỹ thuật
| Thông số | Giá trị tham khảo |
|---|---|
| Tên sản phẩm | Khớp nối sắt hộp vuông 20×20 |
| Kích thước danh nghĩa | 20 x 20 mm |
| Loại thanh phù hợp | Sắt hộp, thép hộp, inox hộp vuông |
| Vật liệu thân khớp | Kim loại mạ bảo vệ |
| Bộ phận cố định | Bu lông lục giác |
| Phương pháp thi công | Không cần hàn, không cần tạo ren |
| Kiểu liên kết | Hai hướng, ba hướng, bốn hướng, nối thẳng, chân đế |
| Khả năng tháo lắp | Có thể tháo và sử dụng lại |
| Màu sắc | Màu kim loại sáng |
| Môi trường sử dụng | Trong nhà, ngoài trời có mái che |
| Kết cấu phù hợp | Khung tải nhẹ đến trung bình |
| Khả năng làm kín | Không có |
| Ứng dụng | Khung kệ, bàn ghế, giá đỡ, vách ngăn |
| Xuất xứ | Tùy từng lô hàng |
Thông số thực tế có thể thay đổi theo từng kiểu khớp và nhà sản xuất. Khách hàng nên đo chiều rộng, chiều cao và độ dày thực tế của sắt hộp trước khi đặt mua.
Ưu điểm của khớp nối sắt hộp vuông 20×20
Không cần hàn
Khớp được cố định bằng bu lông nên không cần sử dụng máy hàn, que hàn hoặc thiết bị thi công phức tạp.
Điều này giúp người dùng dễ dàng lắp đặt tại gia đình, cửa hàng, văn phòng hoặc những khu vực không thuận tiện sử dụng máy hàn.
Thi công nhanh chóng
Quá trình lắp đặt chủ yếu gồm cắt thanh hộp, đưa thanh vào khớp và siết bu lông. Khi đã chuẩn bị đầy đủ vật tư, bộ khung có thể được hoàn thiện trong thời gian ngắn.
Dễ tháo lắp và điều chỉnh
Người dùng có thể nới bu lông để thay đổi chiều dài, chiều rộng hoặc chiều cao của khung. Bộ khung cũng có thể tháo rời để vận chuyển hoặc cất giữ khi chưa sử dụng.
Hạn chế thanh hộp bị xoay
Do sắt hộp có tiết diện vuông nên khi được lắp đúng kích thước, thanh hộp ít bị xoay trong thân khớp. Đặc điểm này giúp bộ khung giữ được hình dạng ổn định hơn.
Có nhiều kiểu liên kết
Các loại khớp hai hướng, ba hướng, bốn hướng, nối thẳng và chân đế có thể kết hợp để tạo thành nhiều kiểu khung khác nhau.
Có thể tái sử dụng
Nếu thân khớp và bu lông vẫn còn tốt, sản phẩm có thể được tháo ra và tiếp tục sử dụng cho một bộ khung mới.
Hình thức gọn gàng
Kích thước 20×20 tương đối nhỏ gọn, phù hợp với bàn kệ, giá trưng bày hoặc khung trang trí trong không gian hẹp.
Hạn chế của sản phẩm
Khả năng chịu tải có giới hạn
Khớp 20×20 phù hợp hơn với các bộ khung tải nhẹ hoặc trung bình. Không nên sử dụng cho kết cấu chịu lực lớn, sàn thao tác hoặc công trình liên quan đến an toàn khi chưa được tính toán kỹ thuật.
Phải chọn đúng kích thước sắt hộp
Nếu thanh hộp nhỏ hơn kích thước của khớp, vị trí liên kết có thể bị lỏng. Nếu thanh hộp lớn hơn, người dùng sẽ không thể đưa thanh vào bên trong khớp.
Bu lông có thể bị lỏng
Đối với bộ khung thường xuyên rung, di chuyển hoặc chịu va chạm, bu lông có thể giảm độ siết sau một thời gian. Người dùng cần kiểm tra và siết lại định kỳ.
Có thể làm móp hộp thành mỏng
Nếu sử dụng sắt hộp có thành quá mỏng và siết bu lông quá mạnh, bề mặt hộp có thể bị lõm hoặc biến dạng.
Khả năng chống gỉ phụ thuộc lớp phủ
Khớp mạ vẫn có thể bị oxy hóa nếu thường xuyên tiếp xúc với nước mưa, hóa chất hoặc môi trường có độ ẩm cao.
So sánh với các loại khớp nối khác
| Loại khớp nối | Khả năng chịu tải | Khả năng chống xoay | Mức độ gọn nhẹ |
|---|---|---|---|
| Khớp nối hộp vuông 20×20 | Trung bình | Rất tốt | Rất tốt |
| Khớp nối hộp vuông 25×25 | Tốt | Rất tốt | Tốt |
| Khớp nối hộp vuông 30×30 | Tốt | Rất tốt | Trung bình |
| Khớp nối ống tròn phi 21 | Trung bình | Trung bình | Rất tốt |
| Khớp nối ống tròn phi 27 | Tốt | Trung bình | Tốt |
Tùy vào kích thước thanh hộp, tải trọng và kiểu khung cần lắp mà người dùng có thể lựa chọn loại khớp nối phù hợp. Loại 20×20 thích hợp với các bộ khung nhỏ, gọn và không yêu cầu chịu tải quá lớn.
Ứng dụng của khớp nối sắt hộp vuông 20×20
Khớp nối hộp vuông 20×20 được sử dụng trong nhiều loại kết cấu lắp ghép như:
- Khung kệ để đồ gia đình
- Kệ trưng bày sản phẩm
- Khung bàn nhỏ
- Khung ghế hoặc đôn nhẹ
- Giá treo quần áo
- Giá để giày dép
- Khung biển quảng cáo
- Khung trang trí cửa hàng
- Khung gian hàng hội chợ
- Vách ngăn lắp ghép
- Khung trồng rau
- Giá treo dụng cụ
- Khung đỡ bảng thông tin
- Khung chụp ảnh sản phẩm
- Kệ hồ sơ văn phòng
- Khung bảo vệ thiết bị nhẹ
- Khung tủ không có vách
- Các sản phẩm tự lắp ráp bằng sắt hộp
Sản phẩm phù hợp nhất với những kết cấu cần gọn nhẹ, dễ tháo lắp và có thể thay đổi thiết kế trong quá trình sử dụng.
Cách lựa chọn khớp nối hộp vuông 20×20
Đo kích thước ngoài của thanh hộp
Người mua nên đo chiều rộng và chiều cao thực tế của thanh hộp. Khớp 20×20 được thiết kế cho hộp có kích thước ngoài khoảng 20 x 20 mm.
Không nên chỉ dựa vào tên gọi của vật tư vì kích thước thực tế có thể có sai số giữa các nhà sản xuất.
Kiểm tra độ dày thành hộp
Độ dày thành hộp ảnh hưởng đến khả năng chịu tải và khả năng chịu lực siết của bu lông. Hộp quá mỏng có thể bị móp nếu siết quá mạnh.
Xác định đúng kiểu khớp
Mỗi vị trí trên bộ khung cần một kiểu khớp khác nhau:
- Góc phẳng dùng khớp hai hướng
- Góc khung hộp dùng khớp ba hướng
- Vị trí chia nhánh dùng khớp chữ T
- Điểm giao nhiều thanh dùng khớp bốn hướng
- Vị trí nối dài dùng khớp thẳng
- Vị trí cố định xuống nền hoặc tường dùng chân đế
Người dùng nên vẽ sơ bộ bộ khung trước khi tính số lượng khớp.
Xác định tải trọng sử dụng
Khả năng chịu tải của bộ khung phụ thuộc vào nhiều yếu tố:
- Độ dày của sắt hộp
- Chiều dài của từng thanh
- Khoảng cách giữa các điểm đỡ
- Số lượng thanh giằng
- Kiểu khớp sử dụng
- Chất lượng bu lông
- Cách phân bố vật dụng trên kệ
Đối với khung dài hoặc kệ nhiều tầng, cần bổ sung thanh giằng và chân đỡ ở giữa.
Kiểm tra môi trường lắp đặt
Khớp mạ phù hợp với môi trường trong nhà và khu vực ngoài trời có mái che. Nếu sử dụng tại nơi ẩm ướt, cần kiểm tra lớp phủ và tình trạng gỉ sét định kỳ.
Hướng dẫn lắp đặt
- Đo và đánh dấu chiều dài của từng thanh hộp.
- Cắt sắt hộp theo đúng kích thước thiết kế.
- Làm sạch ba via và cạnh sắc tại đầu cắt.
- Kiểm tra kích thước ngoài của thanh hộp.
- Nới lỏng bu lông trên thân khớp.
- Đưa thanh hộp vào đúng vị trí và đủ chiều sâu.
- Căn chỉnh góc, chiều dài và độ cân bằng của bộ khung.
- Siết nhẹ từng bu lông để giữ tạm các thanh hộp.
- Kiểm tra lại kích thước và độ vuông của khung.
- Siết đều các bu lông bằng khóa lục giác.
- Bổ sung thanh giằng nếu khung có chiều dài hoặc chiều cao lớn.
- Kiểm tra độ chắc chắn trước khi đưa vào sử dụng.
Không nên siết chặt hoàn toàn từng vị trí ngay từ đầu. Người lắp nên căn chỉnh toàn bộ bộ khung trước, sau đó mới siết chặt lần cuối.
Lưu ý khi sử dụng
- Đo đúng kích thước ngoài của sắt hộp trước khi mua khớp.
- Không lắp khớp 20×20 cho thanh hộp sai kích thước.
- Không siết bu lông quá mạnh với sắt hộp thành mỏng.
- Không dùng cho kết cấu an toàn khi chưa tính toán tải trọng.
- Nên bổ sung thanh giằng cho khung dài hoặc khung cao.
- Kiểm tra độ vuông và độ cân bằng trước khi sử dụng.
- Không đặt tải trọng tập trung vào một vị trí nhỏ.
- Kiểm tra và siết lại bu lông sau một thời gian sử dụng.
- Hạn chế để khớp tiếp xúc trực tiếp với nước mưa và hóa chất.
- Thay thế khớp bị nứt, cong hoặc ăn mòn nghiêm trọng.
- Nên lắp thử một bộ mẫu trước khi đặt hàng số lượng lớn.
Ngoài kích thước 20×20, khách hàng có thể tham khảo thêm danh mục Khớp nối khung sắt inox để lựa chọn khớp nối hộp vuông, khớp nối ống tròn và kích thước phù hợp với từng bộ khung.
Câu hỏi thường gặp
Liên hệ mua khớp nối sắt hộp vuông 20×20
Quý khách cần tư vấn kích thước, kiểm tra mẫu hoặc báo giá khớp nối sắt hộp vuông 20×20 vui lòng liên hệ:
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline/Zalo: 0969 165 386
📍 Chi nhánh Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, TP. Hà Nội
📍 Chi nhánh TP. Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12, TP. Hồ Chí Minh
Khách hàng nên gửi hình ảnh, kích thước ngoài của thanh hộp, số lượng và kiểu khung cần lắp để được tư vấn đúng sản phẩm.
