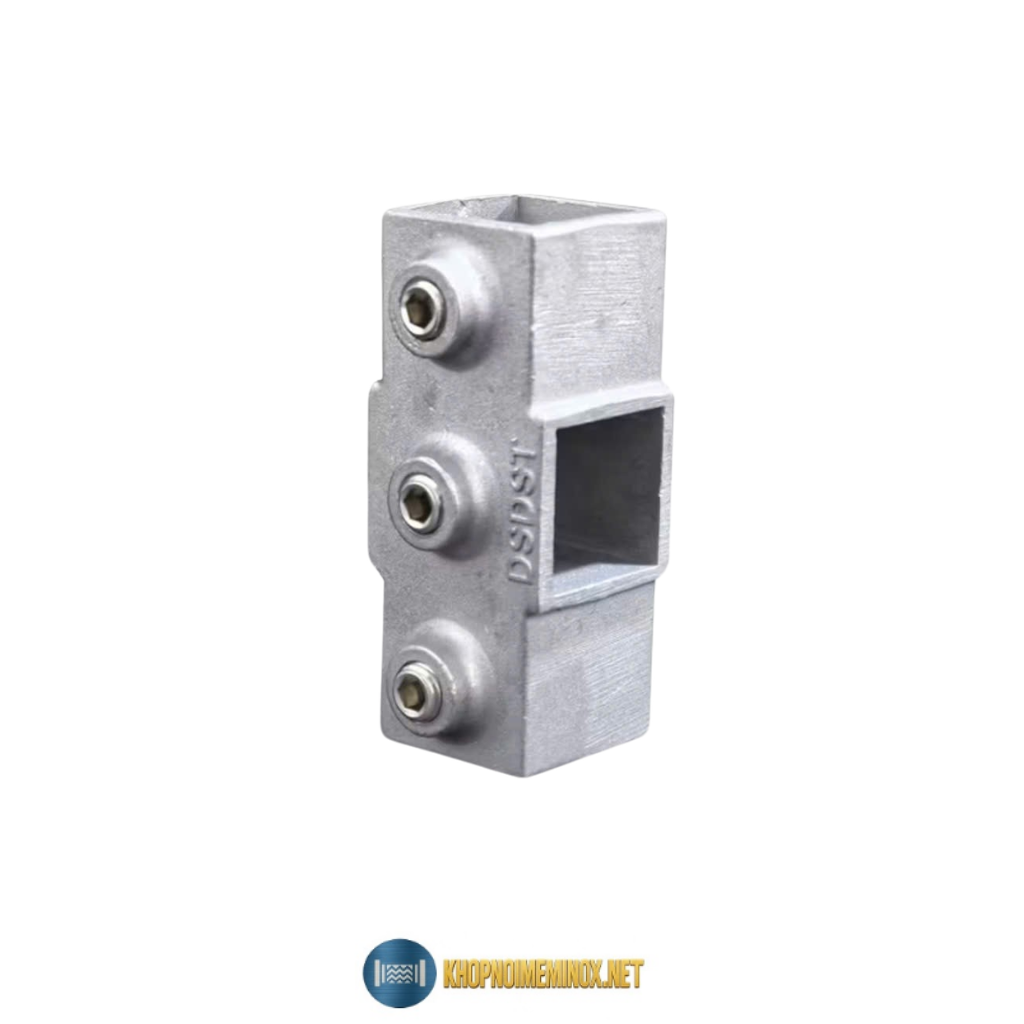

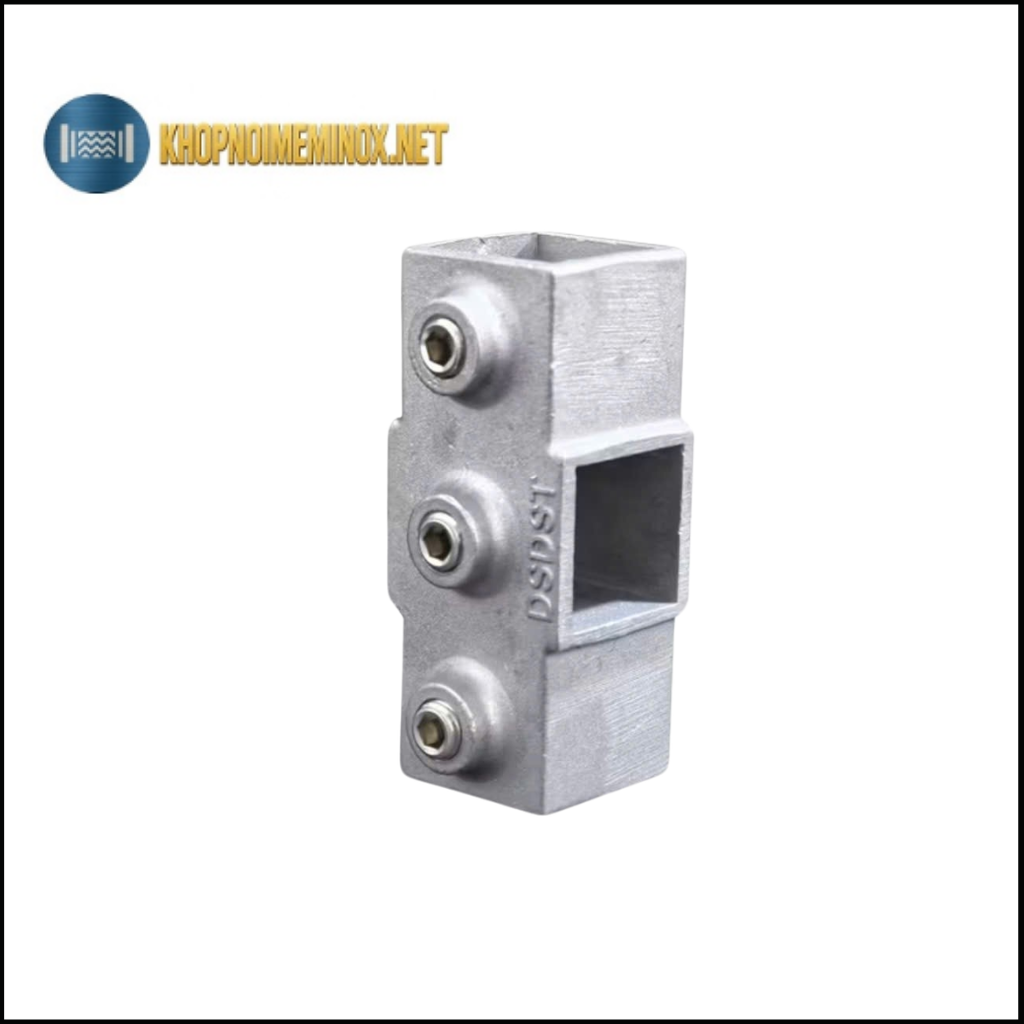

Giới thiệu khớp nối sắt hộp vuông 30×30
Tại Khớp nối mềm inox, khớp nối sắt hộp vuông 30×30 là phụ kiện dùng để liên kết các thanh sắt hộp có kích thước ngoài khoảng 30 x 30 mm thành một bộ khung hoàn chỉnh. Sản phẩm sử dụng bu lông lục giác để cố định nên không cần hàn, không cần tạo ren và thuận tiện khi cần tháo lắp.
Khớp nối phù hợp với sắt hộp, thép hộp hoặc inox hộp vuông có kích thước tương ứng. Người dùng chỉ cần cắt thanh hộp theo chiều dài thiết kế, đưa thanh vào đúng vị trí trên khớp rồi siết chặt bu lông.
So với khớp nối 20×20 và 25×25, loại 30×30 sử dụng cho thanh hộp có kích thước lớn hơn nên phù hợp với những bộ khung cần độ cứng và khả năng chịu tải tốt hơn. Sản phẩm thường được dùng để lắp kệ để hàng, bàn thao tác, giá trưng bày, khung biển quảng cáo, vách ngăn và nhiều kết cấu lắp ghép khác.
Phương pháp liên kết bằng bu lông giúp giảm thời gian thi công, không làm cháy lớp sơn hoặc lớp mạ của thanh hộp như khi hàn. Khi cần thay đổi kích thước, di chuyển hoặc sửa chữa, người dùng có thể tháo từng bộ phận mà không phải cắt bỏ mối nối.
Cấu tạo của khớp nối sắt hộp vuông 30×30
Khớp nối sắt hộp vuông 30×30 có cấu tạo tương đối đơn giản, gồm thân khớp, các đầu liên kết và hệ thống bu lông cố định.
Thân khớp nối
Thân khớp được thiết kế theo tiết diện vuông, phù hợp với thanh hộp có kích thước ngoài khoảng 30 x 30 mm.
Bộ phận này có nhiệm vụ giữ các thanh hộp đúng phương, đúng góc và hạn chế tình trạng xê dịch hoặc xoay trong quá trình sử dụng.
Tùy theo vị trí lắp đặt, thân khớp có thể được sản xuất thành dạng góc hai hướng, góc ba hướng, bốn hướng, nối thẳng hoặc chân đế.
Bu lông lục giác
Bu lông lục giác tạo lực ép giữa thân khớp và bề mặt thanh hộp. Khi được siết chặt, bu lông giúp giữ thanh hộp không bị trượt hoặc rút khỏi khớp.
Người dùng có thể sử dụng khóa lục giác thông dụng để điều chỉnh độ chặt. Khi cần tháo khung, chỉ cần nới lỏng bu lông mà không phải cắt thanh hộp hoặc phá bỏ mối nối.
Lớp phủ bề mặt
Bề mặt thân khớp thường được mạ hoặc xử lý chống oxy hóa. Lớp phủ giúp hạn chế gỉ sét và tạo hình thức sáng, gọn cho sản phẩm.
Nếu lắp đặt tại khu vực ngoài trời hoặc nơi có độ ẩm cao, người dùng nên kiểm tra định kỳ để phát hiện tình trạng bong lớp phủ hoặc ăn mòn.
Các kiểu khớp nối hộp vuông 30×30 phổ biến
Khớp góc hai hướng
Khớp góc hai hướng dùng để liên kết hai thanh hộp tạo thành một góc vuông. Loại này thường được lắp tại góc bàn, góc kệ, khung biển hoặc khung hộp.
Khớp chữ T ba hướng
Khớp chữ T dùng để tạo thêm một nhánh vuông góc từ thanh chính. Sản phẩm phù hợp với vị trí cần bổ sung thanh ngang, thanh đỡ giữa hoặc chia khung thành nhiều ô.
Khớp góc ba hướng
Khớp góc ba hướng liên kết ba thanh hộp theo ba phương khác nhau. Loại này thường được lắp tại góc của khung hộp để tạo chiều dài, chiều rộng và chiều cao.
Khớp bốn hướng
Khớp bốn hướng được sử dụng tại vị trí có nhiều thanh hộp giao nhau. Sản phẩm phù hợp với kệ nhiều tầng, khung chia ô hoặc kết cấu cần bổ sung nhiều thanh đỡ.
Khớp nối thẳng
Khớp nối thẳng dùng để liên kết hai thanh hộp nằm trên cùng một đường. Loại này phù hợp khi cần tăng chiều dài bộ khung nhưng không muốn hàn trực tiếp hai đầu hộp.
Khớp chân đế
Khớp chân đế có mặt phẳng để bắt vít xuống nền, tường, mặt bàn hoặc một bề mặt cố định. Sản phẩm giúp giữ đầu thanh hộp chắc chắn và hạn chế bộ khung bị rung lắc.
Nguyên lý hoạt động
Khớp nối sắt hộp vuông 30×30 hoạt động dựa trên lực kẹp cơ học của bu lông.
Đầu tiên, thanh sắt hộp được đưa vào đúng vị trí trên thân khớp. Sau khi căn chỉnh chiều dài, góc và độ cân bằng, người lắp sử dụng khóa lục giác để siết bu lông.
Lực siết làm bu lông ép vào bề mặt thanh hộp, giữ thanh không bị trượt hoặc rút khỏi khớp. Do tiết diện của thanh hộp và thân khớp đều có dạng vuông nên khả năng hạn chế xoay tương đối tốt.
Khi cần tháo dỡ, người dùng chỉ cần nới lỏng bu lông và rút từng thanh hộp ra khỏi khớp. Nếu thân khớp và bu lông chưa bị cong, nứt hoặc ăn mòn nghiêm trọng, sản phẩm có thể tiếp tục được tái sử dụng.
Thông số kỹ thuật
| Thông số | Giá trị tham khảo |
|---|---|
| Tên sản phẩm | Khớp nối sắt hộp vuông 30×30 |
| Kích thước danh nghĩa | 30 x 30 mm |
| Loại thanh phù hợp | Sắt hộp, thép hộp, inox hộp vuông |
| Vật liệu thân khớp | Kim loại mạ bảo vệ |
| Bộ phận cố định | Bu lông lục giác |
| Phương pháp thi công | Không cần hàn, không cần tạo ren |
| Kiểu liên kết | Hai hướng, ba hướng, bốn hướng, nối thẳng, chân đế |
| Khả năng tháo lắp | Có thể tháo và sử dụng lại |
| Màu sắc | Màu kim loại sáng |
| Môi trường sử dụng | Trong nhà, ngoài trời có mái che |
| Kết cấu phù hợp | Khung tải nhẹ đến trung bình |
| Khả năng làm kín | Không có |
| Ứng dụng | Khung kệ, bàn thao tác, giá đỡ, vách ngăn |
| Xuất xứ | Tùy từng lô hàng |
Thông số thực tế có thể thay đổi theo từng kiểu khớp và nhà sản xuất. Khách hàng nên đo kích thước ngoài và độ dày thực tế của thanh hộp trước khi đặt mua.
Ưu điểm của khớp nối sắt hộp vuông 30×30
Không cần hàn
Sản phẩm được cố định bằng bu lông nên không cần sử dụng máy hàn, que hàn hoặc nguồn điện công suất lớn.
Việc không cần hàn giúp hạn chế làm cháy lớp sơn, lớp mạ hoặc làm biến dạng thanh hộp do nhiệt.
Thi công nhanh chóng
Quá trình lắp đặt chủ yếu gồm cắt thanh hộp, đưa thanh vào khớp và siết bu lông. Khi đã chuẩn bị đầy đủ phụ kiện, bộ khung có thể được hoàn thiện trong thời gian ngắn.
Dễ tháo lắp và điều chỉnh
Người dùng có thể nới bu lông để thay đổi chiều dài, chiều rộng hoặc chiều cao của bộ khung.
Kết cấu cũng có thể tháo rời để vận chuyển, cất giữ hoặc lắp lại tại vị trí khác.
Khả năng hạn chế xoay tốt
Do thanh hộp có tiết diện vuông nên khi được lắp đúng kích thước, thanh ít bị xoay bên trong thân khớp.
Đặc điểm này giúp bộ khung giữ hình dạng ổn định hơn trong quá trình sử dụng.
Có nhiều kiểu liên kết
Các loại khớp hai hướng, ba hướng, bốn hướng, nối thẳng và chân đế có thể kết hợp để tạo thành nhiều loại khung khác nhau.
Có thể tái sử dụng
Nếu thân khớp và bu lông vẫn còn tốt, sản phẩm có thể được tháo ra và tiếp tục sử dụng cho một bộ khung mới.
Độ chắc chắn tốt
Khớp nối 30×30 sử dụng cho thanh hộp có kích thước lớn hơn loại 20×20 và 25×25 nên phù hợp với những kết cấu cần độ cứng cao hơn.
Tuy nhiên, khả năng chịu tải thực tế còn phụ thuộc vào độ dày thanh hộp, chiều dài từng thanh, khoảng cách giữa các điểm đỡ và cách lắp đặt.
Hạn chế của sản phẩm
Phải chọn đúng kích thước thanh hộp
Nếu thanh hộp nhỏ hơn kích thước của khớp, vị trí liên kết có thể bị lỏng. Nếu thanh hộp lớn hơn, người dùng sẽ không thể đưa thanh vào bên trong khớp.
Kích thước lớn hơn loại 20×20 và 25×25
Khớp 30×30 có kích thước và trọng lượng lớn hơn, do đó không cần thiết đối với những bộ khung rất nhỏ hoặc chỉ dùng để trang trí nhẹ.
Bu lông có thể bị lỏng
Đối với bộ khung thường xuyên rung, di chuyển hoặc chịu va chạm, bu lông có thể giảm độ siết sau một thời gian sử dụng.
Người dùng cần kiểm tra và siết lại định kỳ.
Có thể làm móp hộp thành mỏng
Nếu thanh hộp có thành quá mỏng và bu lông được siết quá mạnh, bề mặt hộp có thể bị lõm hoặc biến dạng.
Không dùng cho kết cấu an toàn khi chưa tính toán
Sản phẩm không nên tự ý sử dụng cho lan can, cầu thang, sàn thao tác hoặc kết cấu xây dựng khi chưa có tính toán kỹ thuật.
Khả năng chống gỉ phụ thuộc lớp phủ
Khớp mạ vẫn có thể bị oxy hóa nếu thường xuyên tiếp xúc với nước mưa, hóa chất hoặc môi trường có độ ẩm cao.
So sánh với các loại khớp nối khác
| Loại khớp nối | Khả năng chịu tải | Khả năng chống xoay | Mức độ gọn nhẹ |
|---|---|---|---|
| Khớp nối hộp vuông 20×20 | Trung bình | Rất tốt | Rất tốt |
| Khớp nối hộp vuông 25×25 | Tốt | Rất tốt | Tốt |
| Khớp nối hộp vuông 30×30 | Rất tốt | Rất tốt | Trung bình |
| Khớp nối hộp vuông 40×40 | Rất tốt | Rất tốt | Thấp hơn |
| Khớp nối ống tròn phi 27 | Tốt | Trung bình | Tốt |
Tùy vào kích thước thanh hộp, tải trọng và kiểu khung cần lắp mà người dùng có thể lựa chọn loại khớp phù hợp. Loại 30×30 thích hợp với các bộ khung cần độ chắc chắn tốt nhưng vẫn phải tháo lắp thuận tiện.
Ứng dụng của khớp nối sắt hộp vuông 30×30
Khớp nối hộp vuông 30×30 được sử dụng trong nhiều loại kết cấu lắp ghép như:
- Khung kệ để đồ
- Kệ trưng bày sản phẩm
- Khung bàn làm việc
- Khung bàn thao tác nhẹ
- Giá treo quần áo
- Giá để dụng cụ
- Khung biển quảng cáo
- Khung trang trí cửa hàng
- Khung gian hàng hội chợ
- Vách ngăn lắp ghép
- Khung trồng rau
- Giàn trồng cây
- Kệ hồ sơ văn phòng
- Khung bảo vệ thiết bị
- Khung tủ không có vách
- Kệ kho tải trọng vừa phải
- Khung đỡ mặt bàn
- Khung trưng bày sản phẩm công nghiệp
- Giá đỡ thiết bị nhẹ
- Các sản phẩm tự lắp ráp bằng sắt hộp
Sản phẩm phù hợp với những bộ khung cần chắc chắn hơn loại 20×20 và 25×25 nhưng vẫn cần khả năng tháo lắp, vận chuyển và thay đổi thiết kế.
Cách lựa chọn khớp nối hộp vuông 30×30
Đo kích thước ngoài của thanh hộp
Người mua nên đo chiều rộng và chiều cao thực tế của thanh hộp. Khớp 30×30 được thiết kế cho hộp có kích thước ngoài khoảng 30 x 30 mm.
Không nên chỉ dựa vào tên gọi của vật tư vì kích thước thực tế có thể có sai số giữa các nhà sản xuất.
Kiểm tra độ dày thành hộp
Độ dày thành hộp ảnh hưởng trực tiếp đến khả năng chịu tải và khả năng chịu lực siết của bu lông.
Hộp quá mỏng có thể bị móp khi siết mạnh. Hộp dày hơn thường giúp bộ khung chắc chắn hơn nhưng cũng làm tăng trọng lượng.
Xác định đúng kiểu khớp
Mỗi vị trí trên bộ khung cần sử dụng một kiểu khớp khác nhau:
- Góc phẳng dùng khớp hai hướng
- Góc khung hộp dùng khớp ba hướng
- Vị trí chia nhánh dùng khớp chữ T
- Điểm giao nhiều thanh dùng khớp bốn hướng
- Vị trí nối dài dùng khớp thẳng
- Vị trí cố định xuống nền hoặc tường dùng chân đế
Người dùng nên phác thảo bộ khung trước khi tính số lượng phụ kiện.
Xác định tải trọng sử dụng
Khả năng chịu tải của bộ khung phụ thuộc vào nhiều yếu tố:
- Độ dày của sắt hộp
- Chiều dài của từng thanh
- Khoảng cách giữa các điểm đỡ
- Số lượng thanh giằng
- Kiểu khớp sử dụng
- Chất lượng bu lông
- Cách phân bố vật dụng trên kệ
Đối với kệ dài hoặc nhiều tầng, cần bổ sung chân đỡ và thanh giằng ở giữa.
Kiểm tra môi trường lắp đặt
Khớp mạ phù hợp với môi trường trong nhà và khu vực ngoài trời có mái che.
Nếu sử dụng tại nơi ẩm ướt hoặc thường xuyên tiếp xúc với nước, cần kiểm tra lớp phủ và tình trạng gỉ sét định kỳ.
Hướng dẫn lắp đặt
- Đo và đánh dấu chiều dài của từng thanh hộp.
- Cắt sắt hộp theo đúng kích thước thiết kế.
- Làm sạch ba via và cạnh sắc tại đầu cắt.
- Kiểm tra kích thước ngoài của thanh hộp.
- Nới lỏng bu lông trên thân khớp.
- Đưa thanh hộp vào đúng vị trí và đủ chiều sâu.
- Căn chỉnh góc, chiều dài và độ cân bằng của bộ khung.
- Siết nhẹ từng bu lông để giữ tạm các thanh hộp.
- Kiểm tra lại kích thước và độ vuông của khung.
- Siết đều các bu lông bằng khóa lục giác.
- Bổ sung thanh giằng nếu khung có chiều dài hoặc chiều cao lớn.
- Kiểm tra độ chắc chắn trước khi đưa vào sử dụng.
Không nên siết chặt hoàn toàn từng vị trí ngay từ đầu. Người lắp nên căn chỉnh toàn bộ bộ khung trước, sau đó mới siết chặt lần cuối.
Lưu ý khi sử dụng
- Đo đúng kích thước ngoài của sắt hộp trước khi mua khớp.
- Không lắp khớp 30×30 cho thanh hộp sai kích thước.
- Không siết bu lông quá mạnh với sắt hộp thành mỏng.
- Không dùng cho kết cấu an toàn khi chưa tính toán tải trọng.
- Nên bổ sung thanh giằng cho khung dài hoặc khung cao.
- Kiểm tra độ vuông và độ cân bằng trước khi sử dụng.
- Không đặt tải trọng tập trung vào một vị trí nhỏ.
- Kiểm tra và siết lại bu lông sau một thời gian sử dụng.
- Hạn chế để khớp tiếp xúc trực tiếp với nước mưa và hóa chất.
- Thay thế khớp bị nứt, cong hoặc ăn mòn nghiêm trọng.
- Nên lắp thử một bộ mẫu trước khi đặt hàng số lượng lớn.
Ngoài kích thước 30×30, khách hàng có thể tham khảo thêm danh mục Khớp nối khung sắt inox để lựa chọn khớp nối hộp vuông, khớp nối ống tròn và kích thước phù hợp với từng bộ khung.
Câu hỏi thường gặp
Liên hệ mua khớp nối sắt hộp vuông 30×30
Quý khách cần tư vấn kích thước, kiểm tra mẫu hoặc báo giá khớp nối sắt hộp vuông 30×30 vui lòng liên hệ:
🏢 CÔNG TY CỔ PHẦN CÔNG NGHIỆP AZ
📞 Hotline/Zalo: 0969 165 386
📍 Chi nhánh Hà Nội: Số 46, Tổ 7 khu Ga, Thị trấn Văn Điển, Thanh Trì, TP. Hà Nội
📍 Chi nhánh TP. Hồ Chí Minh: Số 96A – HT44 – KP3, Phường Hiệp Thành, Quận 12, TP. Hồ Chí Minh
Khách hàng nên gửi hình ảnh, kích thước ngoài của thanh hộp, số lượng và kiểu khung cần lắp để được tư vấn đúng sản phẩm.
